Montage Techart Diffusor Mit Ahk - Techart Aero-Kit I Montageanleitung

5.3

Montage TECHART Diffusor mit AHK

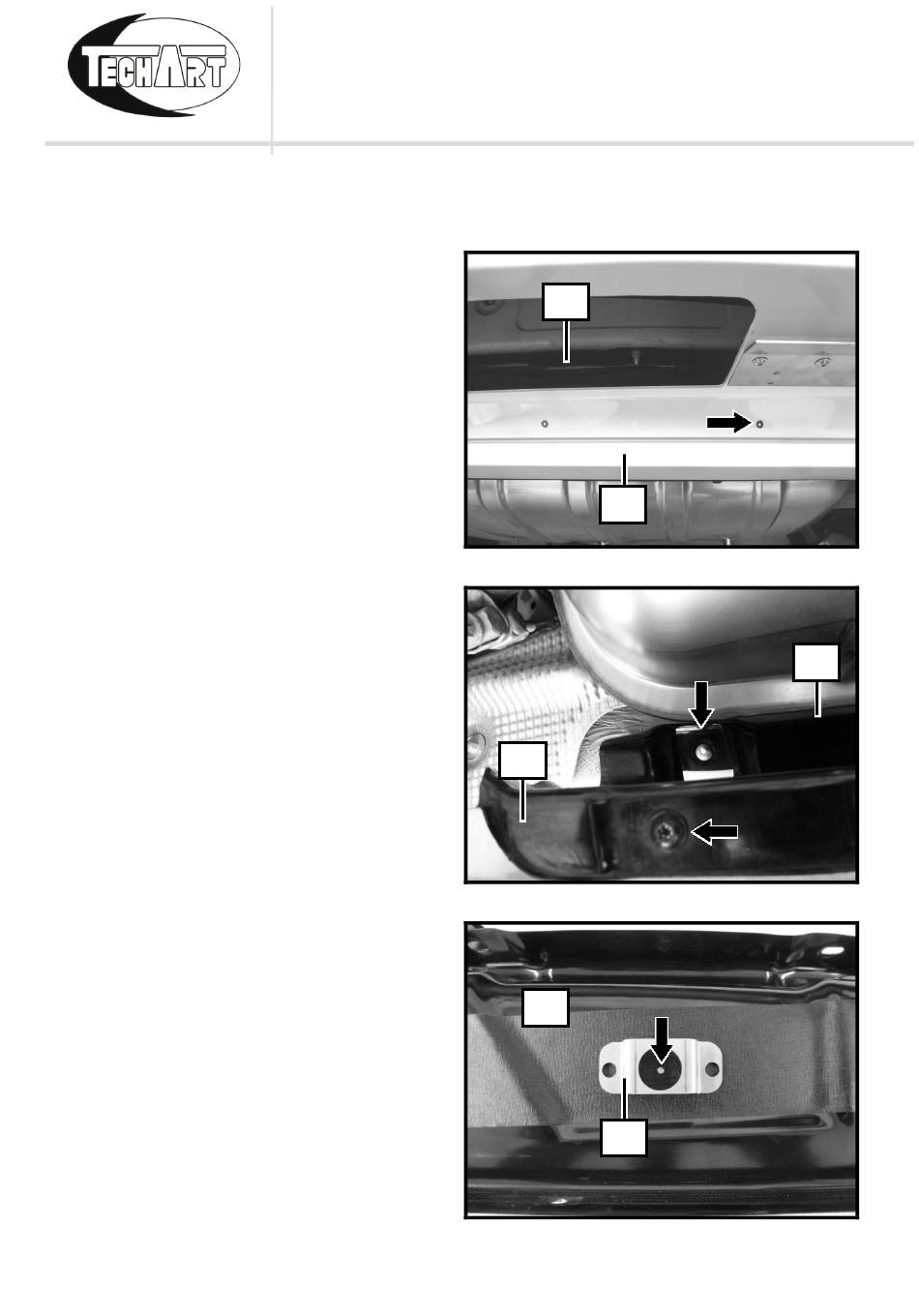

1 Position der gebohrten Löcher
5.1.6 durch die Heckschürze (11)
auf das originale Halteblech unten
(15) übertragen.
2 Löcher in der Heckschürze auf Ø
10mm aufbohren.
3 Originales Halteblech unten (15)
von der Heckschürze (11) und
vom Fahrzeug abschrauben und
abnehmen.
4 Blech für Snaploc
058.100.502.210 (16) auf das
originale Halteblech unten (15)
auflegen (kürzere Seite unten) und
die Befestigungslöcher
anzeichnen.
5 Die angezeichneten Löcher mit
Ø 7mm bohren.
TECHART Version 03 vom 20. November 2015
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ15
11
15
10
15
16
Abb. 32
15
Abb. 33
Abb. 34
Seite 24 von 30
