MONTAGEANLEITUNG

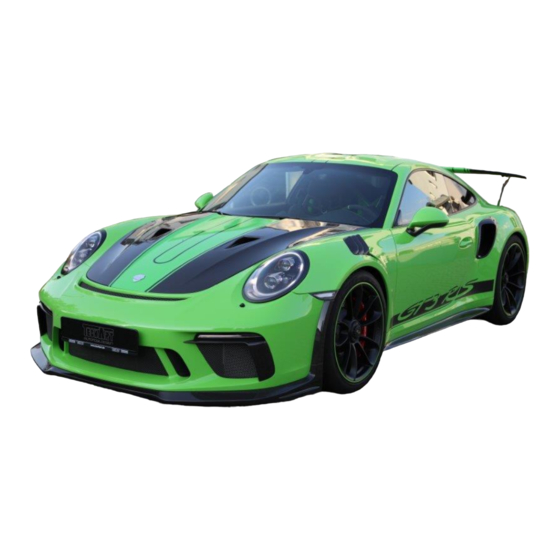

TECHART Carbon Aerokit GT3 RS
Art-Nr. 091.121.192.009
Art-Nr. 091.121.179.009
Art-Nr. 091.121.195.009
Art-Nr. 091.121.198.009
Art-Nr. 091.121.272.009
Art-Nr. 091.121.310.009
Art-Nr. 091.121.357.009
Art-Nr. 091.121.482.009
Art-Nr. 091.121.592.009
Art-Nr. 091.121.593.009
Art-Nr. 091.121.600.009
Art-Nr. 091.121.792.009
Art-Nr. 091.121.891.009
Art-Nr. 091.121.892.009
Frontspoiler
Airblade
Luftschacht Haube
Aerohaube
Luftauslass
Fensterdreiecke Carbon
Seitenschweller
Lufteinlass
Diffusor
Schachtblenden in Heckschürze
Dachspoiler
Heckklappenblende
Heckspoiler Profil
Heckspoilerblenden
Montageanleitung 091.121.192.099
Version 01 - 10/2018
