Originale Schweller Montieren - Techart Aero-Kit I Montageanleitung

5 Die 5 Löcher von außen mit Ø
4mm bohren.
6 Die TECHART
Seitenschwellerblenden (9)
aufsetzen und ausrichten.
7 Von der Innenseite
Befestigungsbohrungen an
TECHART Seitenschwellerblende
anzeichnen, dazu mit Bohrer Ø
4mm anbohren, ca. 1mm tief.
8 TECHART Seitenschwellerblende abnehmen.
9 Die 4 angebohrten Löcher mit Bohrer Ø 4mm 10mm tief bohren.
(TECHART Bohrer mit Anschlag 000.100.100.900)
10 PU-Kleber auf die TECHART Seitenschwellerblende auftragen und an den
Schweller kleben.
11 TECHART Seitenschwellerblende mit den Schrauben 5x12 am Schweller
befestigen.
12 3 Befestigungslöcher unten, innen in die TECHART Seitenschwellerblende mit
Bohren Ø 4mm bohren (Achtung nicht durch bohren!) und mit den Schrauben
5x12 verschrauben.
Die Teile im Klebebereich gut andrücken. Auf Passgenauigkeit achten –
i
gegebenenfalls heraustretenden Kleber mit Reiniger entfernen.
13 TECHART Seitenschwellerblenden mit Klebeband so fixieren, dass diese überall
gut anliegen.
Die Trockenzeit muss mindestens 12 Stunden betragen.
i
4.3

Originale Schweller montieren

1 Originale Schweller mit den TECHART Seitenschwellerblenden am Unterboden
einfädeln und mit den originalen Muttern ans Fahrzeug schrauben.
2 An der Unterseite den originalen Schweller mit den originalen Schrauben
anschrauben.
TECHART Version 03 vom 20. November 2015
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ15
8
B3

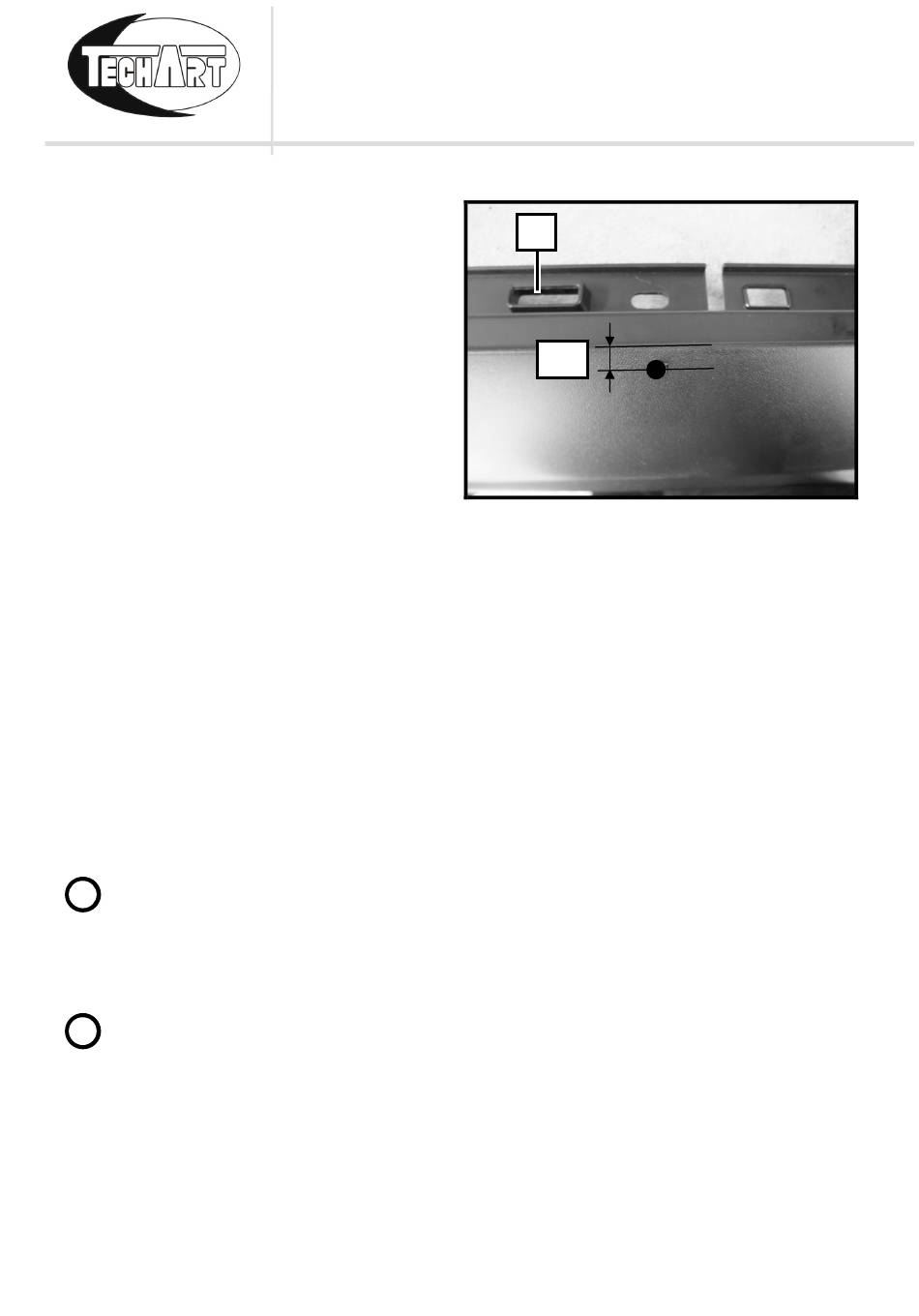

Abb. 22
