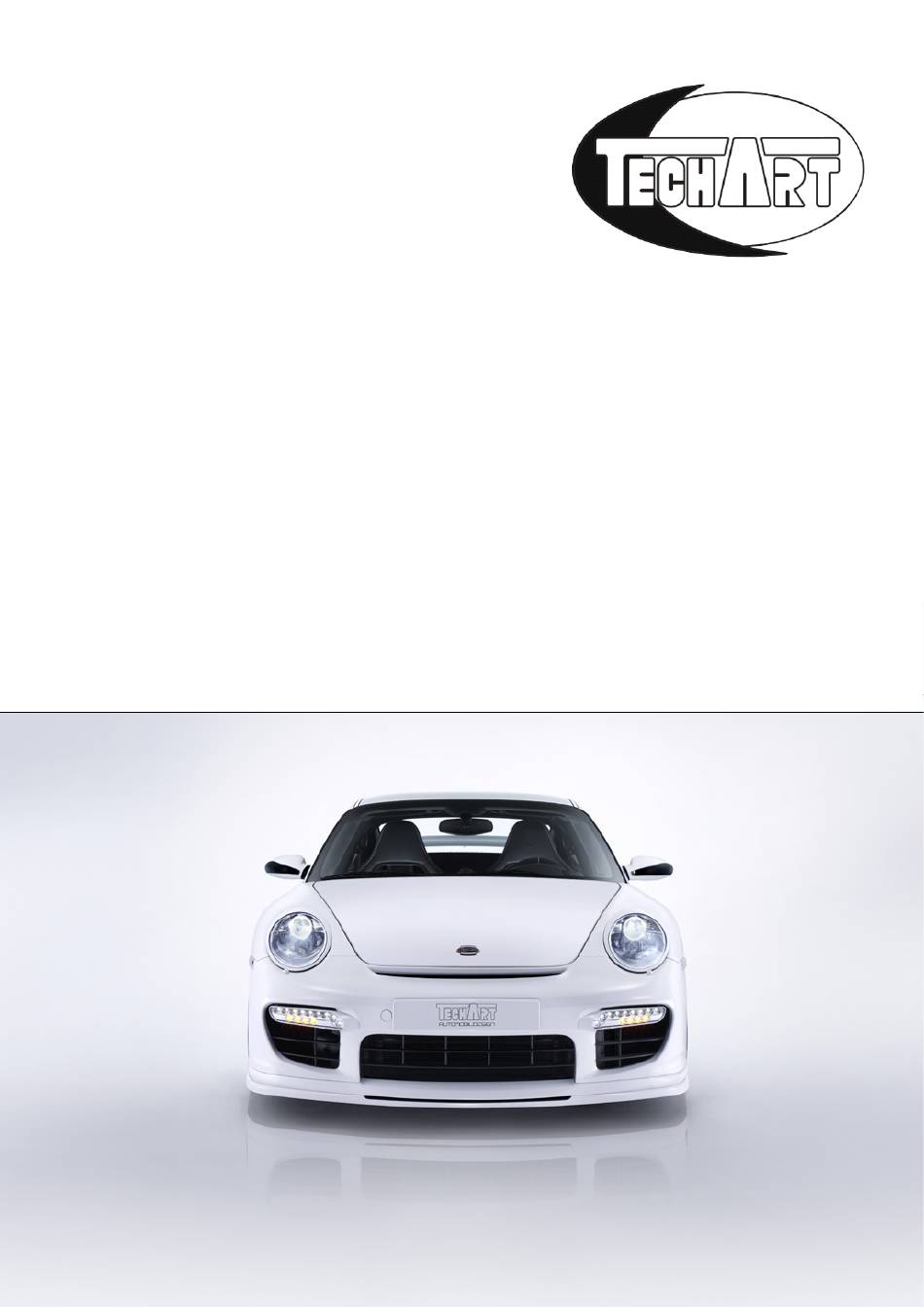

- Seite 1 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht für 997 GT2 Art-Nr. 097.180.190.009BLK TECHART Multifunktionales Tagfahrlicht „schwarz“ Art-Nr. 097.180.190.009CHR TECHART Multifunktionales Tagfahrlicht „chrom“...
-
Seite 2: Inhaltsverzeichnis
Räder und Anbauteile abmontieren................6 Originalteile abbauen ........................7 Originalteil Frontverkleidung abbauen................7 TECHART Teile montieren ......................9 Montage TECHART Blenden 097.100.199.10_ und TECHART Kombileuchte ....9 Montage TECHART Steuergerät................13 Montage TECHART Kabelbaum ................15 Originalteil Bugverkleidung anbauen................18 Fahrzeug fertig stellen ....................... 19 Letzte Handgriffe ...................... -
Seite 3: Sicherheitshinweise
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Sicherheitshinweise Alle notwendigen Arbeiten dürfen nur von fachkundigen Personen mit den entsprechenden Kenntnissen ausgeführt werden. Hebebühne mit zu geringer Traglast kann unter der Last des Fahrzeuges zusammenbrechen und darunter stehende Personen zerquetschen. Vergleichen Sie das Gewicht des Fahrzeuges mit der Nutzlast Ihrer Hebebühne. - Seite 4 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Verletzungsgefahr durch quetschen, schneiden und reißen an Händen und Armen beim Arbeiten mit scharfkantigen und sperrigen Gegenständen. Schutzkleidung und Schutzhandschuhe tragen. Enge und unzugängliche Bereiche am Fahrzeug meiden bzw. Gefahrensituation durch Einsatz von Spezialwerkzeugen und geeigneten Hilfsmitteln vermeiden.
-
Seite 5: Vorbereitung
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Vorbereitung Benötigte Personen Zur Installation dieses Produktes werden mindestens zwei Personen benötigt. Hilfe und Unterstützung Bei technischen Fragen kontaktieren Sie uns umgehend: support@techart.de Teilesatz TECHART Multifunktionales Tagfahrlicht prüfen 097.180.190.009___ TECHART Multifunktionales Tagfahrlicht Bestehend aus: 000.180.120.100 Kombileuchte mit Tagfahrleuchte rechts "chrom"... -
Seite 6: Installation
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Installation Fahrzeug vorbereiten Überprüfen Sie vor Arbeitsbeginn den fehlerfreien Betriebszustand des Fahrzeuges. Lesen Sie hierzu mit dem Systemtester PIWIS alle Fehlerspeicher der einzelnen Komponenten des Fahrzeuges aus und beheben Sie zuerst angezeigte Fehler. Räder und Anbauteile abmontieren 1 Fahrzeug an den werkseitig vorgesehenen Wagenheberaufnahmepunkten anheben. -
Seite 7: Originalteile Abbauen
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Originalteile abbauen 2.1 Originalteil Frontverkleidung abbauen Siehe auch Porsche Bedienungsanleitung. Klappe vorn öffnen. Hauptscheinwerfer ausbauen. PU-Abdeckung um das Haubenschloss abziehen. Obere Befestigungsschrauben (1) herausschrauben. Halteklammer (siehe Pfeile) zwischen Scheinwerfer und Klappe vorn Richtung Klappe abziehen. Abb. 01... - Seite 8 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 03 10 Seitenblinker ausbauen. 11 Befestigungsschrauben (3) (1 je Seite) von Radhausseite herausschrauben. 12 Elektrische Steckverbindung (4) im Radhaus rechts und links an der Scheinwerferkonsole trennen. 13 Wasserschlauch (5) im Radhaus links trennen. Aus dem abgezogenen Wasserschlauch kann Wasser auslaufen. Wasser in geeignetem Behälter auffangen.
-
Seite 9: Techart Teile Montieren
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht TECHART Teile montieren 3.1 Montage TECHART Blenden 097.100.199.10_ und TECHART Kombileuchte Die TECHART Blenden gemäß Lackieranleitung vorbereiten und lackieren. Original Blinkleuchten, Kabelbaum und die Scheinwerferreinigungsdüse aus der Frontverkleidung ausbauen. Die beiden, seitlichen Grille (6) aus der Original Frontverkleidung ausbauen. - Seite 10 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 05 TECHART Blende 097.100.199.10_(7) in die Grille (6) einlegen und von der Innenseite für Schnitt 5 (S5) anzeichnen. TECHART Blende abnehmen und Schnitt 5 (S5) ausführen. Die TECHART Blende (7) in den Grill (6) stecken, bis dieser überall einrastet.
- Seite 11 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 07 Zum Einkleben der TECHART Beschnittschablone 097.140.199.100 (9) die Grille (6) in die Frontverkleidung (10) einsetzen. 10 Die TECHART Beschnittschablone 097.140.199.100 (9) in die Frontverkleidung (10) einkleben. Wichtig! Darauf achten, dass die Übergänge zum bearbeiteten Grill (6) passen.
- Seite 12 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 08 15 Die TECHART Blende (7) von vorn auf die Frontverkleidung (10) einschieben bis diese überall einrastet. 16 Das TECHART Multifunktionales Tagfahrlicht (8) von der Innenseite in die TECHART Blende (7) schieben und mit den Haltern 097.100.190.199.200 (11), je vier Schrauben M6x8 (12), Schraube 2,9x9,5 (13), Mutter M5 (14) und Original Schraube (15) verschrauben.
-
Seite 13: Montage Techart Steuergerät
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht 3.2 Montage TECHART Steuergerät Die beiden Luftführungen rechts und links ausbauen. TECHART Steuergerät 000.180.120.200 (17) positionieren (siehe Bild). Die Befestigungsbohrungen an den Luftführungen (18) anzeichnen und mit d = 8 mm bohren. Am TECHART Steuergerät 000.180.120.200 (17) die Abb. - Seite 14 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 10 TECHART Beschnittschablone 097.140.199.101 (19) an die Luftführung (18) kleben. Luftführung (18) bearbeiten. Die Beschnittschablone (19) abziehen. Die Luftführungen rechts und links einbauen. TECHART Version 01 Seite 14 von 20...
-
Seite 15: Montage Techart Kabelbaum
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht 3.3 Montage TECHART Kabelbaum Bei Arbeiten an der Fahrzeug-Elektrik/-Elektronik ist die Zündung auszuschalten und die Batterie abzuklemmen. Alle Stoßverbinder nach dem Crimpen mit dem Heißluftfön erwärmen, damit die Stoßverbinder wasserdicht verschweißt werden. Kabelbaum aus der Frontverkleidung am Fahrzeug verlegen und mit Kabelbinder sichern. - Seite 16 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Das längere Kabel (21) auf die gleiche Länge wie das kürzere Kabel (21) abschneiden. Die beiden Kabel (21) mit einem Quetschverbinder (23) an eine Leitung des TECHART Sicherungshalter (24) anschließen. Abb. 13 TECHART Version 01 Seite 16 von 20...
- Seite 17 Den blauen Stecker (26) vom Bugsteuergerät (25) abziehen. 10 Die schwarze Kabelleiste (27) aus dem blauen Stecker (26) ausclipsen. 11 Die andere Leitung des TECHART Sicherungshalters (24) mit der Leitung in Pin 35 (schwarzes Kabel; 0,75 mm; Klemme 15) der schwarzen Kabelleiste (27), mit einem Quetschverbinder (28) verbinden.
-
Seite 18: Originalteil Bugverkleidung Anbauen
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Originalteil Bugverkleidung anbauen Aluträger (29) rechts und links um 35 mm kürzen und mattschwarz lackieren. Abb. 15 Die komplette Schürze am Fahrzeug in die Originalteil Führungen schieben und an den Originalteil Befestigungen festschrauben. Im Radlauf rechts und links elektrische Verbindung und Wasserschlauch für Scheinwerferreinigung anschließen. -
Seite 19: Fahrzeug Fertig Stellen
MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Fahrzeug fertig stellen 4.1 Letzte Handgriffe Räder anbauen. Die vorgeschriebenen Anzugsmomente beachten! 4.2 Endkontrolle Allgemeine Funktionsprüfung am Fahrzeug. Alle Fehlerspeicher der einzelnen Komponenten des Fahrzeuges mit Porsche Systemtester PIWIS auslesen, angezeigte Fehlermeldungen löschen bzw. Fehler beheben. - Seite 20 TEL +49 (0) 7152 / 9339- 0 FAX +49 (0) 7152 / 9339-33 info@techart.de www.techart.de Änderungen und Irrtümer vorbehalten. Subject to change at any time without prior notice. Copyright 2008 by TECHART Automobildesign GmbH Version 01/2009 Artikel-Nr./Part No. 097.180.190.099 TECHART Version 01 Seite 20 von 20...
