EUROM Vento 9 Bedienungsanleitung Seite 6

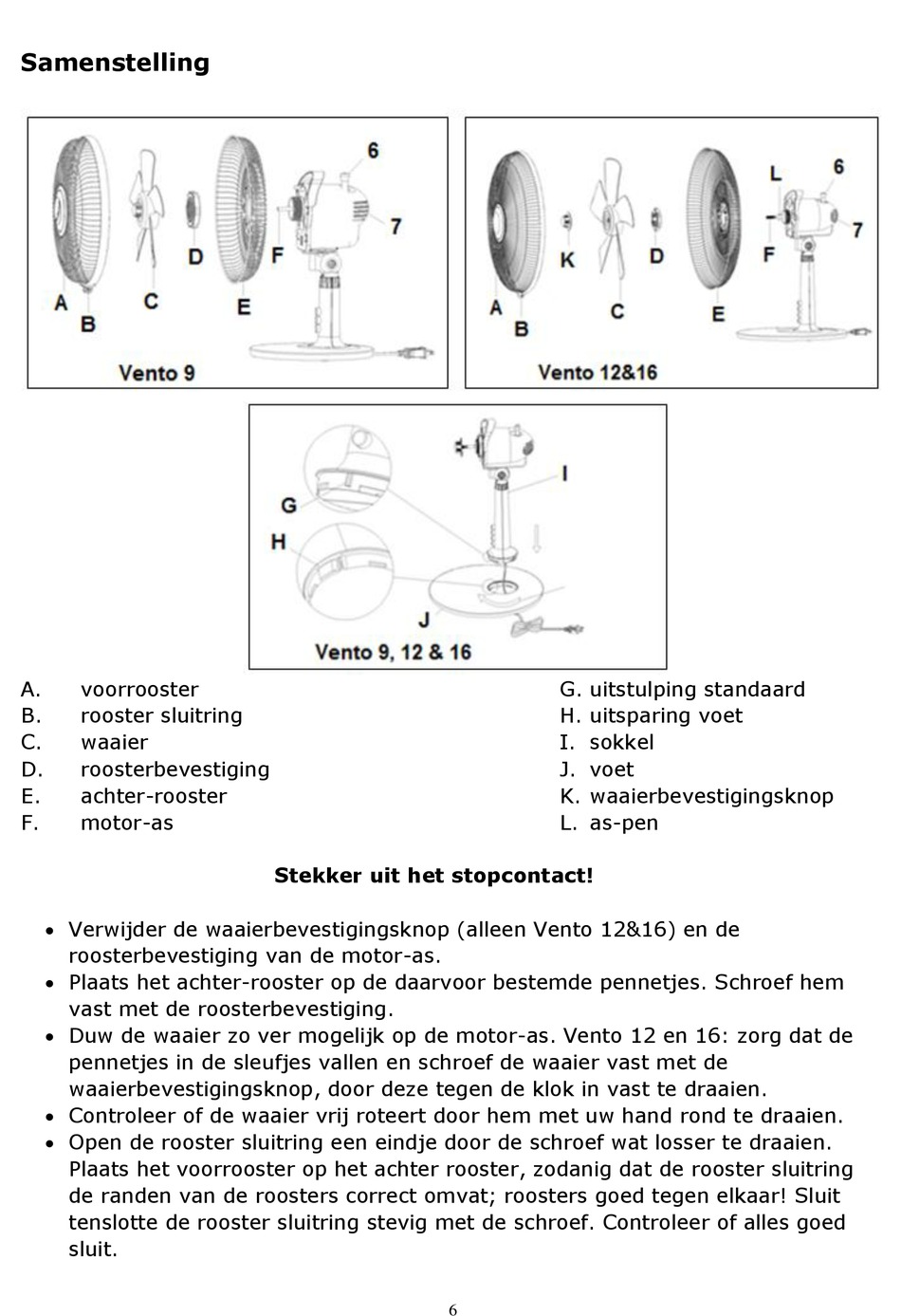

Samenstelling
A. voorrooster
B. rooster sluitring
C. waaier
D. roosterbevestiging
E. achter-rooster
F. motor-as
 Verwijder de waaierbevestigingsknop (alleen Vento 12&16) en de
roosterbevestiging van de motor-as.
 Plaats het achter-rooster op de daarvoor bestemde pennetjes. Schroef hem
vast met de roosterbevestiging.
 Duw de waaier zo ver mogelijk op de motor-as. Vento 12 en 16: zorg dat de
pennetjes in de sleufjes vallen en schroef de waaier vast met de
waaierbevestigingsknop, door deze tegen de klok in vast te draaien.
 Controleer of de waaier vrij roteert door hem met uw hand rond te draaien.
 Open de rooster sluitring een eindje door de schroef wat losser te draaien.
Plaats het voorrooster op het achter rooster, zodanig dat de rooster sluitring
de randen van de roosters correct omvat; roosters goed tegen elkaar! Sluit
tenslotte de rooster sluitring stevig met de schroef. Controleer of alles goed
sluit.
Stekker uit het stopcontact!
G. uitstulping standaard
H. uitsparing voet
I. sokkel
J. voet
K. waaierbevestigingsknop
L. as-pen
6
