2 Übersicht
1
2.1
Lieferumfang
•
Spektralphotometer
•
Netzadapter
•
Netzanschlüsse (3 Stück)
•
Abdeckhaube
•
Nullküvette
•
Kurzanleitung (A4-Format)
•
Sicherheitshinweise
• Zertifikat über die Endabnahme
2

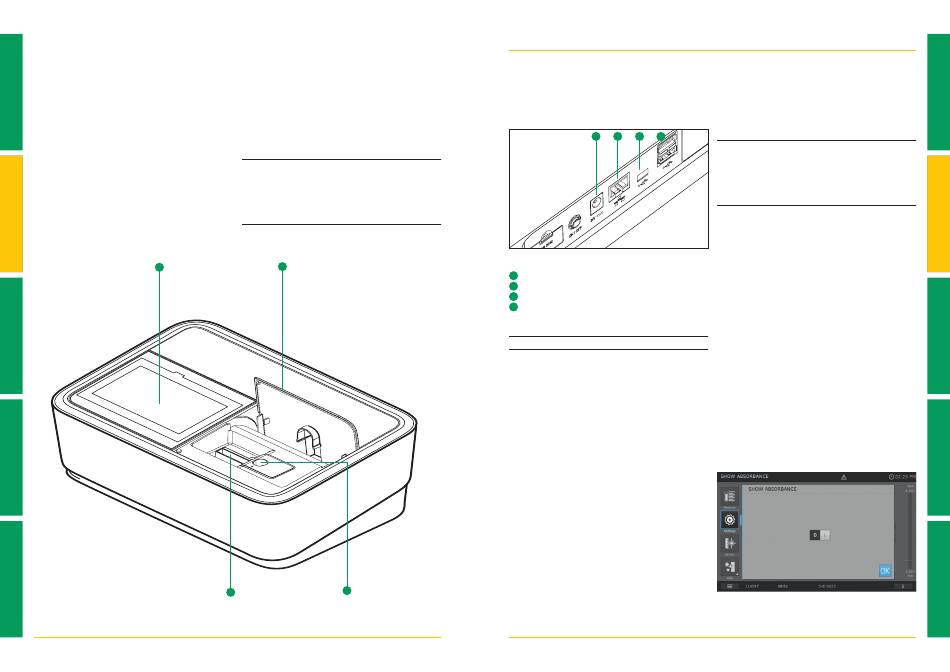

Vorderseite des Geräts
Display und
1
Benutzeroberfläche
3
4
5
4
2.2
Geräteüberblick
Verpackung
Dieses Spektralphotometer wurde in
Transportschutzverpackung versandt.
VORSICHT
Bewahren Sie die Originalverpackung mitsamt
der Innenver packung auf, um das Gerät bei spä-
teren Transporten vor harten Stößen zu schüt-
zen. Bitte beachten Sie, dass bei unsachgemä-
ßem Transport alle Gewährleistungsansprüche
verfallen.
Abdeckung
2
Schacht für
Schacht für
4
3
Rundküvetten
Rechteckküvetten
Version 3.0 – 07/2020
2 Übersicht –
2.2 Geräteüberblick – 2.3 Display und Benutzeroberfläche
5
6
7
8
Anschlüsse auf der Rückseite des Geräts
Buchse für die Stromversorgung
5
LAN Port
6
USB-Mini-B-Schnittstelle
7
USB-A-Schnittstelle
8
HINWEIS
Alle Anschlüsse entsprechen SELV.
Version 3.0 – 07/2020
2.3
Display und
Benutzeroberfläche
HINWEIS
Das gesamte Display ist berührungsempfindlich.
Machen Sie Ihre Eingaben mit der Fingerspitze,
einem Radiergummi oder einem Spezialstift.
Keine scharfen Gegenstände zur Bedienung
verwenden (beispielsweise die Spitze eines
Kugelschreibers).
•
Nichts auf das Display legen – es könnte
zerkratzt werden
•
Zur Auswahl Bedienfelder, Wörter oder
Symbole berühren
•
Scrollleisten unterstützen die schnelle
Durchsicht langer Verzeichnisse
•
Die Pfeile der Scrollleiste berühren, um in der
Liste nach oben oder unten zu blättern
•
Mit der Auswahl des Listeninhalts erfolgt seine
Aktivierung
•
Hauptmenü-Bedienfelder werden durch
Berührung blau hinterlegt
•
Ausgewählte Menüpunkte werden hell
dargestellt (dunkler Text auf hellem
Hintergrund)
•
Ausgewählte Texte werden hell dargestellt
(dunkler Text auf hellem Grund), z. B.
methodenspezifische Einstellung für Modus
Konzentrationsmessung „Extinktion anzeigen"
•
„0" ist AUS, „I" ist AN – die jeweilige Auswahl
wird hellgrau mit dunkler Schrift dargestellt, in
diesem Fall ist die Wahl möglichkeit „Extinktion
anzeigen" AN
1
2
2
3
4
5
5
