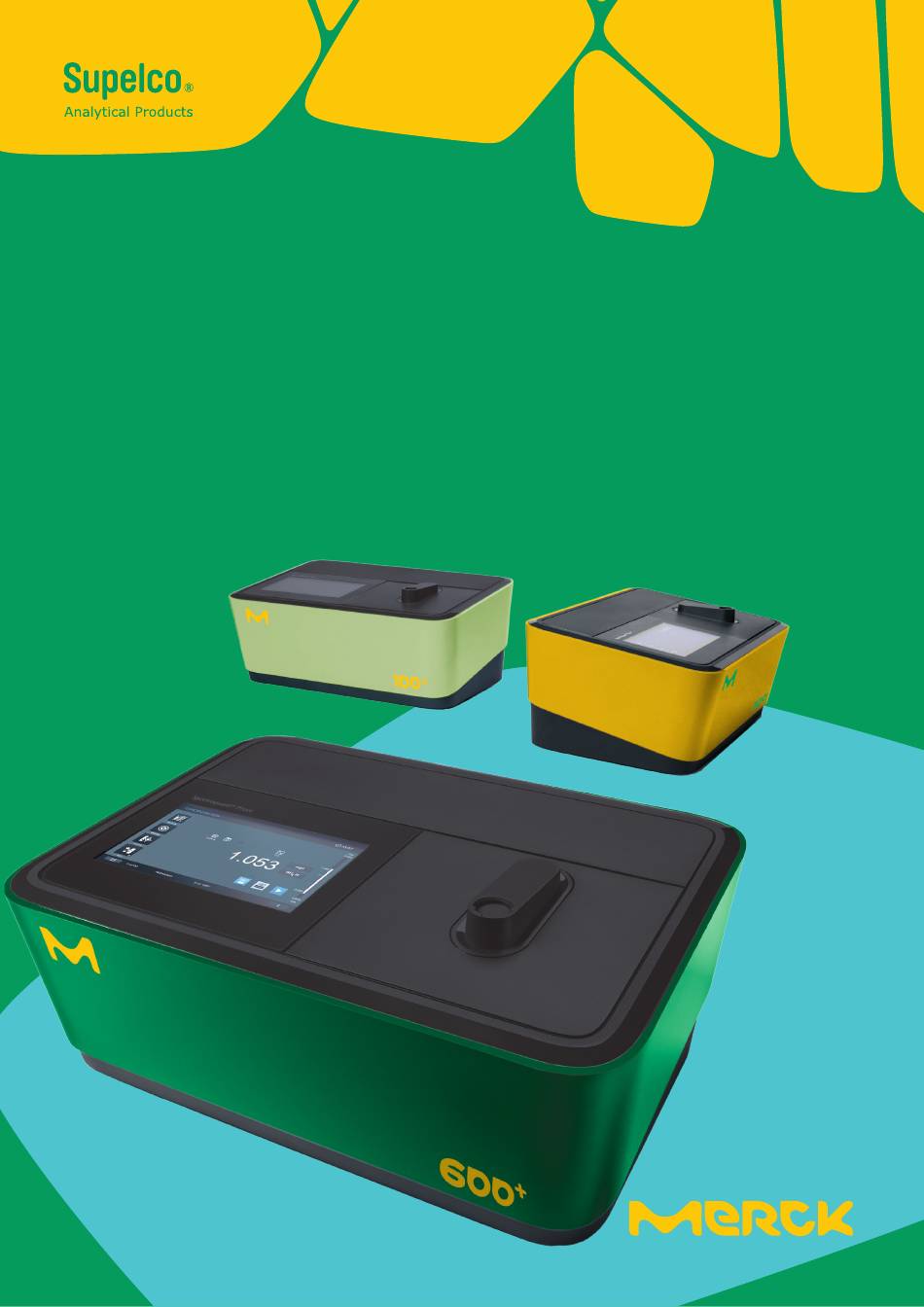

- Seite 1 Quick Guide Spectroquant Prove plus ® Spectroquant Prove ® Spectrophotometer 100 plus ● 300 plus ● 600 plus...
- Seite 28 Inhalt 1 Sicherheit ..............3 1.1 Verwendungszweck ....................3 2 Übersicht ..............4 2.1 Lieferumfang ......................4 2.2 Geräteüberblick ...................... 4 2.3 Display und Benutzeroberfläche ................5 3 Erste Schritte ............11 3.1 Allgemeine Bedienungshinweise ................11 3.2 Erstinbetriebnahme ....................11 3.2.1 Anschluss der Stromversorgung ..............11 3.2.2 Erstinbetriebnahme ..................
-
Seite 29: Sicherheit
1 Sicherheit Diese Kurzanleitung enthält grundlegende Hin- Sicherheitshinweise weise, die bei Inbetriebnahme, Bedienung und Sicherheitshinweise sind in dieser Wartung des Spektralphoto meters zu beachten Bedienungsanleitung mit dem Warnzeichen sind. Jeder zuständige Mitarbeiter sollte sie vor (Dreieck) am linken Rand gekennzeichnet. Das Beginn der Arbeit mit dem Messgerät gründlich Signalwort (wie beispielsweise „VORSICHT“) durchlesen. -
Seite 30: Übersicht
2 Übersicht Lieferumfang Geräteüberblick Verpackung • Spektralphotometer Dieses Spektralphotometer wurde in • Netzadapter Transportschutzverpackung versandt. • Netzanschlüsse (3 Stück) • Abdeckhaube VORSICHT • Nullküvette • Kurzanleitung (A4-Format) Bewahren Sie die Originalverpackung mitsamt • Sicherheitshinweise der Innenver packung auf, um das Gerät bei spä- • Zertifikat über die Endabnahme teren Transporten vor harten Stößen zu schüt- zen. -
Seite 31: Geräteüberblick - 2.3 Display Und Benutzeroberfläche
2 Übersicht – 2.2 Geräteüberblick – 2.3 Display und Benutzeroberfläche Display und Benutzeroberfläche HINWEIS Das gesamte Display ist berührungsempfindlich. Machen Sie Ihre Eingaben mit der Fingerspitze, einem Radiergummi oder einem Spezialstift. Keine scharfen Gegenstände zur Bedienung verwenden (beispielsweise die Spitze eines Kugelschreibers). -
Seite 32: Navigation Im Hauptmenü
2 Übersicht – 2.3 Display und Benutzeroberfläche Navigation im Hauptmenü „Methoden“ und „Ergebnisse“ sind die am Das Hauptmenü ist immer am linken Rand sichtbar: Es umfasst zwei Seiten mit jeweils 4 häufigsten ver w endeten Modi und stehen daher Smart-Icons. Für den Wechsel zwischen den im Hauptmenü ganz oben. beiden Seiten unten links drücken. Methoden- Ergebnis- verzeichnis... -
Seite 33: Ansicht Konzentrationsmessung
2 Übersicht – 2.3 Display und Benutzeroberfläche HINWEIS Die Hauptmenü-Felder „Einstellungen (Methodeneinstellungen)“, „Ad hoc“, „AQS“, „Systemeinrichtung“, „Anmelden/Abmelden“, „Timer“ öffnen ein Untermenü. Beispiel „Einstellungen“: Um diese Ansicht wieder zu verlassen, muss das Unter menü durch erneute Berührung des Haupt- menüfeldes ge schlos sen werden, in diesem Fall: Das Hauptmenü „Methode“ bietet zwei Ansichtsmöglichkeiten wie unten abgebildet: die Ansicht zur Konzentrationsmessung und die Ansicht zum Methodenverzeichnis. - Seite 34 2 Übersicht – 2.3 Display und Benutzeroberfläche Ansicht Methodenverzeichnis Dropdown- Dropdown- Menü Menü (geschlossen) (geschlossen) Menü-Titel Bedienfelder Ausge- wähltes Hauptmenü- Bedienfeld Methoden- bezeichnung Scrollleiste Version 1.0 – 07/2023...
-
Seite 35: Übersicht Wichtige Bedienfelder
2 Übersicht – 2.3 Display und Benutzeroberfläche Übersicht wichtige Bedienfelder Bedienfelder Beschreibung Methodenverzeichnis Verzeichnis aller Methoden, Modus unabhängig Einstellungen Mit diesem Bedienfeld werden methodenspezifische Einstellungen aktiviert (z. B. Probenverdünnung, Trübungskorrektur, Nullabgleich, Probenblindwert, Reagenzienblindwert) Ad hoc Durchführung von Messungen, ohne eine bestimmte Methode auszuwählen (Extinktion/Transmission, Spektrum, Kinetik) Extinktions-/Transmissionsmodus Ad hoc-Untermenü... -
Seite 36: Übersicht Bedienfelder Für Aktionen & Auswahl
2 Übersicht – 2.3 Display und Benutzeroberfläche Übersicht Bedienfelder für Aktionen & Auswahl Bedienfelder für Beschreibung Aktionen & Auswahl Start-Taste Eine Aktion starten (beispielsweise eine Messung) Start Null Nullabgleich für eine Methode starten Anwenden Speichern Stopp Schließen Abmelden Benutzerabmeldung Methode suchen Suche/Ergebnisliste Suchfunktion, Suchkriterium: Methode, Methodennummer oder Artikelnummer Filter-Löschung... -
Seite 37: Erste Schritte
3 Erste Schritte Allgemeine Erstinbetriebnahme Bedienungshinweise Gehen Sie wie folgt vor: • Stromversorgung anschließen (siehe Kapitel Das Spectroquant Prove plus Spektralphoto- ® 3.2.1) meter ist ein optisches Präzisionsinstrument. • Spektralphotometer einschalten (siehe Kapitel Es sollte immer vorsichtig behandelt werden, 3.2.2) insbesondere beim mobilen Einsatz. -
Seite 38: Netzadapter Anschließen
3 Erste Schritte – 3.2 Erstinbetriebnahme 3.2.2 Erstinbetriebnahme Nachdem Sie das Spektralphotometer zum ersten Mal angeschal tet haben, werden Sie automatisch durch die Funktionen geführt, mit denen Sie die Sprache, das Datum und die Uhrzeit einstellen. 1. Drücken Sie die-Taste AN/AUS . -
Seite 39: Spracheinstellung
3 Erste Schritte – 3.2 Erstinbetriebnahme 3.2.3 Spracheinstellung 3.2.4 Datum, Uhrzeit und Ländereinstellung Die Software unterstützt verschiedene Sprachen. Wenn Sie das Spektralphotometer Während der Erstinbetriebnahme werden Sie zum ersten Mal einschalten, erscheint nach nach der Sprach auswahl automatisch durch die dem Bootvorgang automatisch eine Liste zur Einstellung von Datum und Uhrzeit geführt. - Seite 40 3 Erste Schritte – 3.2 Erstinbetriebnahme 3.2.5 Selbsttest Nach Einstellung von Sprache, Datum und Uhrzeit erfolgt ein Selbsttest des Spektralphotometers. 5. Berühren Sie die Uhrzeit-Maske . Das Zahlenfeld erscheint. Damit können Sie die Uhrzeit eingeben. 6. Bestätigen Sie Ihre Eingabe mit „Speichern“ 1.
-
Seite 41: Bedienung
4 Bedienung Spektralphotometer ein- und ausschalten Selbsttest starten 3. Entfernen Sie alle Küvetten und schließen Sie die Abdeckung. Einschalten 1. Drücken Sie die-Taste AN/AUS . Mit einem akustischen Signal (Piepton) beginnt das Spektralphotometer den Startvorgang, der etwa zwei Minuten dauert. Auf dem Display 4. -
Seite 42: Energiespar-Modus Des Displays
4 Bedienung – 4.1 Spektralphotometer ein- und ausschalten Energiespar-Modus des Displays Ausschalten Drücken Sie die-Taste AN/AUS , um das Spektralphotometer auszuschalten. HINWEIS Das Gerät hat eine Abschalt-Automatik, die nach einer benutzerdefinierten Zeitspanne aktiviert Das Spektralphotometer schaltet automatisch wird. Diese Funktion ist nicht automatisch aktiv, die Hintergrund beleuchtung des Displays kann aber von Ihnen über „Geräte-Einstellung“... -
Seite 43: Systemeinrichtung
4 Bedienung – 4.2 Systemeinrichtung 4.2 Systemeinrichtung Die allgemeine Einrichtung des Geräts erfolgt über das Menü „Geräte-Einstellungen“. Bedienfelder Beschreibung Information In diesem Untermenü finden Sie folgende Informationen: Software-/Methoden-Update-Versionen, Geräteklasse, Lampenzähler und Seriennummer Interface In diesem Untermenü finden Sie folgende Einstellmöglichkeiten und Standardeinstellungen: Akustische Signale – AN, Hintergrundbeleuchtung – 100 %, als PDF ausdrucken – AN Region In diesem Untermenü finden Sie folgende Einstellmöglichkeiten und Standardeinstellungen: Sprache, Datum, Uhrzeit und Länderzone EU/US, Dezimaltrennzeichen –... -
Seite 44: Systemeinrichtung - 4.3 Nullabgleich Für Vorprogrammierte Methoden
4 Bedienung – 4.2 Systemeinrichtung – 4.3 Nullabgleich für vorprogrammierte Methoden Bedienfelder Beschreibung Netzwerk In diesem Untermenü finden Sie die Einstellmöglichkeiten zum Verbinden des Prove plus mit einem Netzwerk Prove Connect In diesem Untermenü finden Sie die Einstellmöglichkeiten, um das Prove plus mit der Prove Connect-Software zu verbinden (Prove Connect-Software ist optional erhältlich, Bestellnummer Prove Connect to LIMS Y110860001) In der Bedienungsanleitung finden Sie detaillierte Informationen über die Bedienfelder und Funktionen Nullabgleich für vorpro- grammierte Methoden Der Nullabgleich muss für jeden Küvetten- Typen durchgeführt werden. -
Seite 45: Hinweise Zum Nullabgleich
4 Bedienung – 4.3 Nullabgleich für vorprogrammierte Methoden 4.3.2 Wann muss der Nullabgleich HINWEIS wiederholt werden? Das Gerät hat eine Quick-Zero-Funktion. Mit dieser Funktion wird der Nullabgleich für alle Wir empfehlen die Wiederholung des Null- Wellenlängen durchgeführt, die für alle abgleichs in folgenden Situationen: Spectroquant -Testsätze verwendet werden. - Seite 46 4 Bedienung – 4.4 Messungen Messungen Das Spektralphotometer ist für die folgenden Messungen geeignet. Art der Messung Beschreibung Konzentration • Vorprogrammierte Methoden, für die Spectroquant -Testsätze oder ® selbst vorbereitete Reagenzien verwendet werden • Vom Benutzer programmierte Methoden Extinktion / •...
-
Seite 47: Eine Messung Durchführen
4 Bedienung – 4.4 Messungen 4.4.1 Eine Messung durchführen Messungen können mit Rechteckküvetten verschiedener Längen (10, 20, 50 mm/100 mm Prove 600 plus) und Spectroquant Rund- ® küvetten erfolgen. Um die Messung zu beginnen, stecken Sie die Küvetten wie folgt: Messung mit Rechteckküvetten bei Messung mit einer Rundküvette bei geöffneter Abdeckung: AutoSelector einsetzen geschlossener Abdeckung... - Seite 48 4 Bedienung – 4.4 Messungen Messung mit Rechteckküvetten bei Messung mit Rechteckküvetten bei geöffneter Abdeckung: geöffneter Abdeckung: Rechteckküvetten (10, 20, 50 mm) 100 mm Rechteckküvetten (Prove 600 plus) einsetzen einsetzen • Entfernen Sie den Rundküvettenschacht inklusive des AutoSelectors • Stecken Sie die 100 mm Rechteckküvette senkrecht in den Küvettenschacht .
-
Seite 49: Anhang
Total number of pages ..... : Name of Testing Laboratory preparing the Report ......: TÜV SÜD Product Service GmbH Applicant’s name ......: Merck KGaA Address..........: Frankfurter Str. 250, DE-64293 Darmstadt, Germany Test specification: Standard ..........: IEC 61010-1:2010, IEC 61010-1:2010/AMD1:2016 Test procedure ........ -
Seite 50: Garantie
5 Anhang – 5.2 Garantie Garantie Neben den gesetzlichen, regionalen Rechten, die hiervon unberührt bleiben, gewährt der Hersteller - soweit nicht anders in der Produktbeschreibung vermerkt - mit einer 12-monatigen weltweiten Garantie ab Versand, dass das Spektralphotometer frei von jeglichen Defekten ist, die auf fehlerhaftem Material oder mangelhafter Herstellung beruhen. -
Seite 51: Zubehör
5 Anhang – 5.3 Zubehör Zubehör Bestell- Beschreibung Halogenlampenmodul für Spectroquant Prove 100 1.74010.0001 ® Koffer für Spectroquant Spektralphotometer Prove 100 | 300 und 600 1.73020.0001 ® Rechteckküvetten 10 mm (1 Pack. = 2 St.) 1.14946.0001 Rechteckküvetten 20 mm (1 Pack. = 2 St.) 1.14947.0001 Rechteckküvetten 50 mm (1 Pack. - Seite 52 Unsere Informationen und Beratung entbinden unsere Kunden nicht von der Verantwortung, unsere Produkte auf die Eignung für die vorgese- henen Zwecke zu prüfen. Der Unternehmensbereich Life Science der Merck KGaA, Darmstadt, Deutschland tritt in den USA und Kanada als MilliporeSigma auf. Merck Life Science KGaA, 64271 Darmstadt, Germany, Tel. +49(0)6151 72-2440 www.sigmaaldrich.com...
