B A U - U N D B E T R I E B S A N L E I T U N G
D A S V - L E I T W E R K
ARF

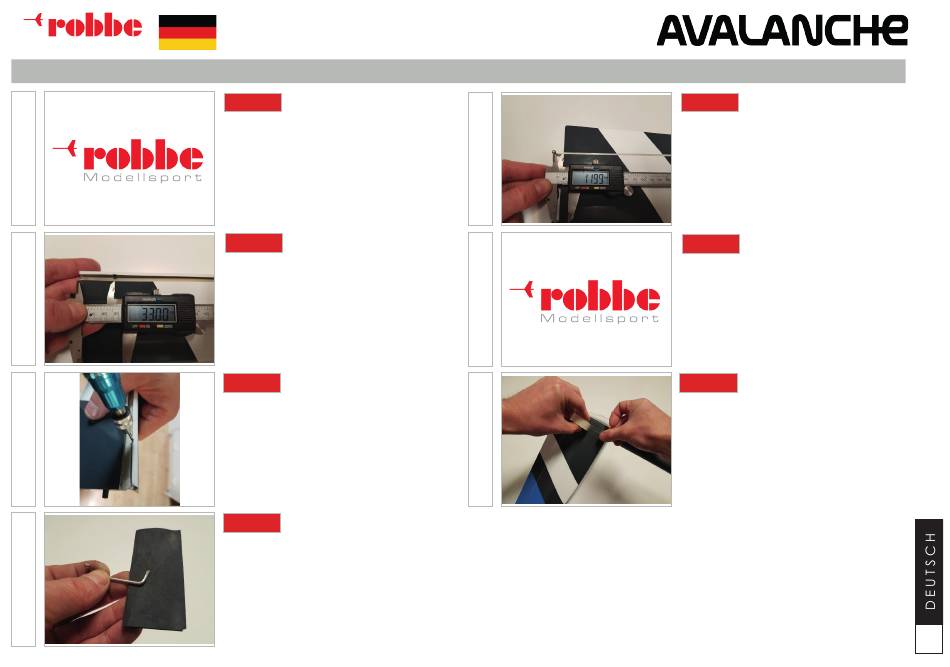

Das V-Leitwerk ist bereits fertig steckbar zum Rumpf
ausgeführt. Dennoch müssen die Anlenkungen
noch passgenau montiert werden.
ARF
Bohren Sie mit größter Vorsicht und einem Abstand
von 33mm von der Wurzelrippe ein 2mm Loch in
die Ruderfläche der Leitwerkshälften.
ARF
Dazu wird das Ruderblatt in einen großen Aus-
schlag gebracht. ACHTUNG: bohren Sie per Hand!
Beschädigen Sie nicht die Oberflächen des Ruders.
ARF
Nun werden die beiden gewinkelten Anlenkungen
noch ein wenig flach geschliffen, damit sie nicht
die Oberfläche im Ruder beschädigen.
05
06
07
ARF
Kleben Sie die beiden Anlenkungen mit 10-Min.
Epoxy in die beiden Ruder. Sie sollten nun im 90°
Winkel ca. 12mm weit herausstehen. Der Kugelkopf
zeigt jeweils nach oben!
ARF
Beachten Sie auch, dass der Anlenkungsdraht
sich so weit wie möglich am Drehpunkt des Ruders
befindet!
ARF
Die Fixierung der Leitwerkshälften erfolgt lediglich
mit transp. Tape auf der Unterseite.
