- Seite 1 PNP-Version Nr.: 2634 ARF-Version Nr.: 2633 www.robbe.com www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 2 • Durch Absturz beschädigte oder nass gewordene Geräte, selbst wenn sie wieder trocken sind, nicht mehr verwenden! Entweder von Ihrem Fachhändler oder im Robbe Service überprüfen lassen oder ersetzen. Wenn Sie Ihr Modell mit einem Video bzw. Bild aufnahmefähigen Gerät (z.B. FPV Kameras, Actionscams etc.) Durch Nässe oder Absturz können versteckte Fehler entstehen, welche nach kurzer Betriebszeit zu einem...
- Seite 3 • Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. • Die Geräte wurden gemäß der Bedienungsanleitung betrieben. Copyright 2018 • Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet. Modellbau Lindinger 2018 • Feuchtigkeitsschäden, Fremdeingrife, Verpolung, Überlastungen und mechanische Beschädigungen Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung.

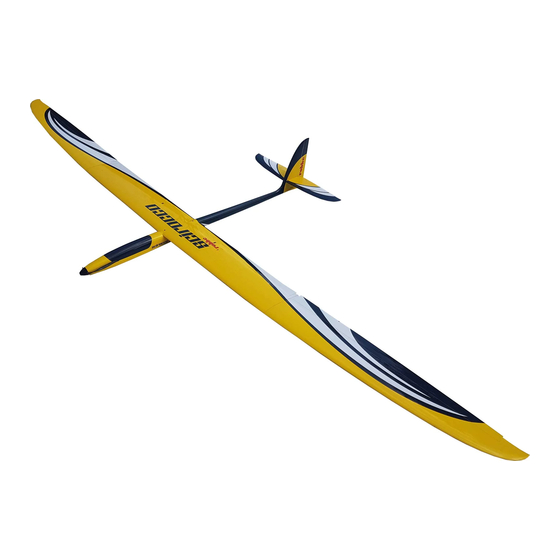

- Seite 4 T E C H N I S C H E D A T E N Wir beglückwünschen Sie zum Erwerb des SCIROCCO. Es handelt sich um einen sehr dynamisch liegenden Allround-Motorsegler von hoher Qualität, der in einem breiten Geschwindigkeitsbereich eingesetzt werden kann.
- Seite 5 Bau- und Betriebsanleitung R U M P F Montieren Sie zunächst den Motor mit zwei M3x6 Die Servos werden in das vorgesehene Servobrett Innensechskant Schrauben an dem Spant. geschraubt und bereits jetzt neutral ausgerichtet. Den Servoarm montieren Sie im 90° Winkel. Bei der ARF Version muss noch das zweite Gewindestück M3 mit angedicktem Epoxy in das Carbon Die Seiten- und Höhenrudergestänge sind bereits vormontiert.
- Seite 6 Bau- und Betriebsanleitung Achten Sie auf eine saubere Kabelführung und dass Der Akku wird mittels Klettschlaufe auf dem vorde- die Kabel nicht an dem Motor schleifen können. ren Brett befestigt. Um ein Verrutschen des Akkus zu vermeiden, sollte auch unter dem Akku ein Streifen Klett auf das Holzbrett geklebt werden.
- Seite 7 Bau- und Betriebsanleitung H Ö H E N R U D E R Das Höhenruder wird mit dem 5mm CfK Stab einfach durch die Rumpfbohrung und mit dem 2mm Stahlstift durch die Bohrung im Umlenkhebel gesteckt. Als Befestigung empfehlen wir lediglich eine erhöhte Reibung des Steckungsstabs zu den Höhen- ruderblättern.
- Seite 8 Bau- und Betriebsanleitung M O N T A G E U N D J U S T A G E Stecken Sie beide Traglächen Außenteile mit den Schalten Sie nun Ihren Sender mit voreingestelltem Modellspeicher und Empfänger ein und justie- Flächenverbindern zusammen und verbinden die ren Sie zunächst, so weit möglich, alle Gestänge mechanisch.
-
Seite 9: Für Ihre Notizen
Bau- und Betriebsanleitung A B S C H L U S S Suchen Sie sich nun einen Tag mit geeignetem Wetter für den Erstlug. Mit den genannten Einstellungen bleiben Ihnen böse Überraschungen erspart. Wir empfehlen zumindest beim Erstlug den Start mit einem Start- helfer durchzuführen. - Seite 10 The best position of the antenna is to the side of the model. checked by your specialist dealer or in the Robbe Service or have it replaced. Hidden faults can occur due to wetness or a crash, which lead to a functional failure after a short operating time.
- Seite 11 The original declaration of conformity can be found on the Internet at www.robbe. Therefore, we accept no liability for losses, damage or costs arising from or in any way connected with incorrect use and operation.To the extent permitted by law, the obligation to pay damages, irrespective of...
- Seite 12 P R E F A C E T E C H N I S C H E D A T E N Congratulations on your purchase of the new SCIROCCO. The BOLT is a high-quality allround motorglider with a dynamic light envelope.
- Seite 13 Instructions and User Manual F U S E L A G E First install the motor on the motor mount by two The servos must be placed into the designated M3x6 Allen screws. wooden frame by already put in neutral position. The servo arm has to be ixed in 90°...
- Seite 14 Instructions and User Manual Make sure the cables are clean and can not drag on The battery will be ixed by a velcro loop on the the motor. front battery tray. To avoid slipping the battery, a strip of Velcro should also be glued to the wooden board under the battery.
- Seite 15 Instructions and User Manual E L E V A T O R The elevator is connected to the fuselage by the carbon rod and the 2mm steel wire through the bore of the pivot arm. To ix the elevator on the joiner rod we just recommend high friction. Note: Make sure that the carbon rod is centered.
- Seite 16 Instructions and User Manual I N S T A L L A T I O N A N D T U N I N G P R O C E S S Insert both parts of the wing onto the wing con- Turn your transmitter and receiver on.
- Seite 17 Instructions and User Manual E N D I N G Suchen Sie sich nun einen Tag mit geeignetem Wetter für den Erstlug. Mit den genannten Einstellungen bleiben Ihnen böse Überraschungen erspart. Wir empfehlen zumindest beim Erstlug den Start mit einem Start- helfer durchzuführen.
