SCHWEIßANSCHLUSS

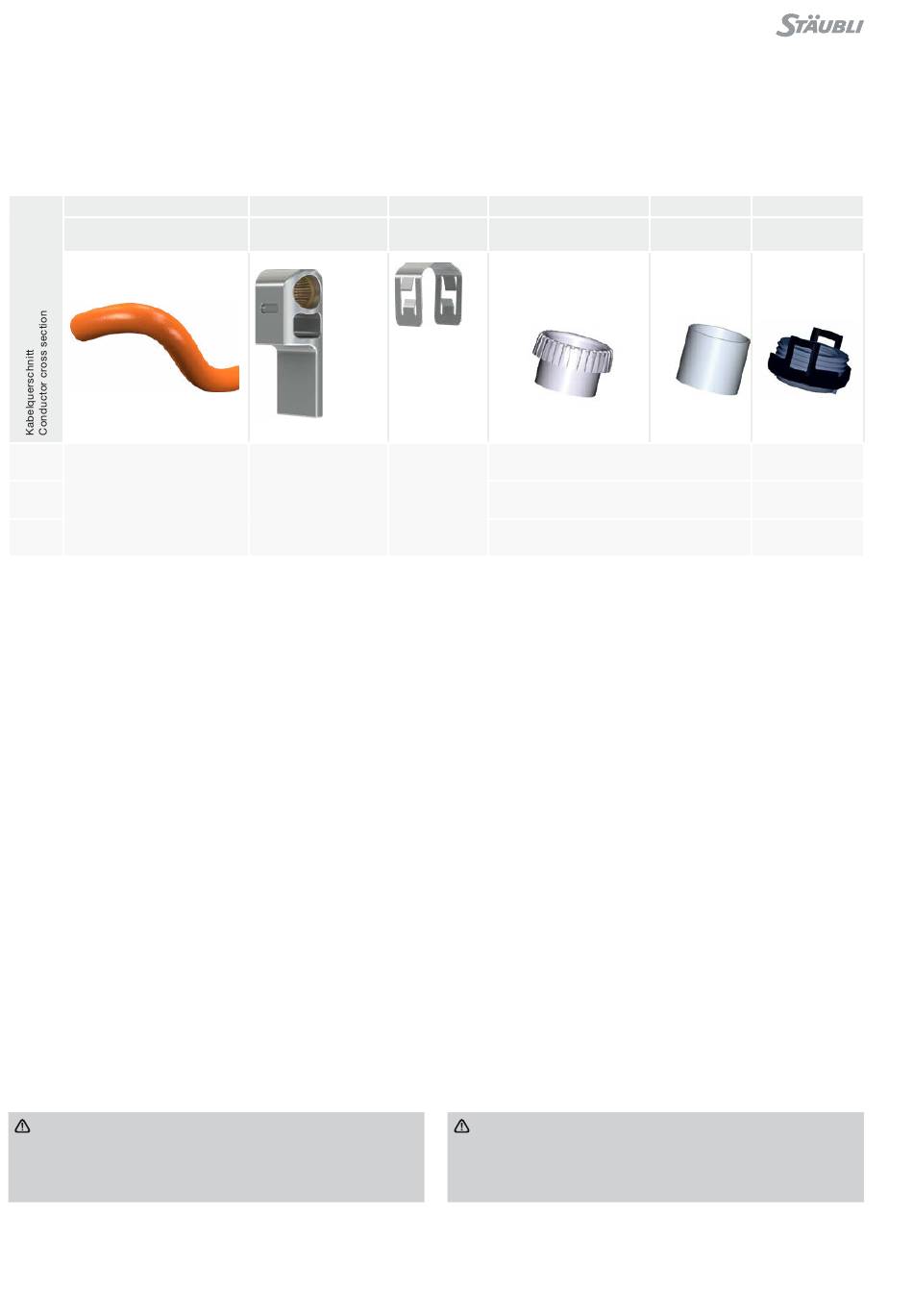

Benötigte Teile:
Pos. 1
Kabel
Cable
50 mm
2
70 mm
2
Bestell-Nr. / Order No.
95 mm
2
Montage Buchsenseite
Achtung
Der hier dargestellte Steckverbinder ist für Serienherstel-
lung und Montage entwickelt� Positionierung und Crimpen
des Schirmanschlusses ist daher auf ein Kombiwerkzeug
ausgelegt�
4 / 8
4 / 8
Pos. 2
Buchse
Socket
15.5422
Typ / Type
PM-S10AV-WD50-95
WELDING CONNECTION
Required parts:
Pos. 3
Pos. 4
Kabelschirmkontakthülse
Clip
Cable shield contact sleeve
11000940
PM-RC STEEL
Assembly, socket side
Attention
The connector illustrated here was developed for series
production and installation� Therefore, the positioning and
crimping of the shield connection are designed for a com-
bined tool�
Pos. 5
Crimphülse
Crimping sleeve
15.5416
PM-KIT-SDD50
15.5417
PM-KIT-SDD70
15.5418
PM-KIT-SDD95
Pos. 6
Dichtungsdeckel
Sealing cover
15.5410
PM-SEAL50
15.5411
PM-SEAL70
15.5412
PM-SEAL95
