oventrop Regusol Einbauanleitung

Sicherheitshinweise
Bitte beachten Sie diese Sicherheitshinweise.
Montage, Erstinbetriebnahme, Wartung und Reparaturen
müssen von autorisierten Fachkräften (Heizungsfachbetrieb /
Vertragsinstallationsunternehmen) durchgeführt werden.
(EN 5011 Teil 1 und VDE 1000 Teil 10)
Installationshinweise
Die Übergabestation wird vormontiert geliefert. Die Klemm-
ringverschraubungen sind separat zu bestellen.
Die Übergabestation immer tiefer als die Kollektoren montie-
ren, damit bei Stagnation kein Dampf in das Ausdehnungsge-
fäß gelangen kann.
Wird das Ausdehnungsgefäß gleich hoch oder höher als die
Übergabestation montiert, ist eine Wärmedämmschleife not-
wendig. Nach jeder Entleerung die Anlage mit Frischwasser
spülen.
Die Übergabestation ist nicht für den direkten Kontakt mit
Schwimmbadwasser geeignet.
Montagehinweise

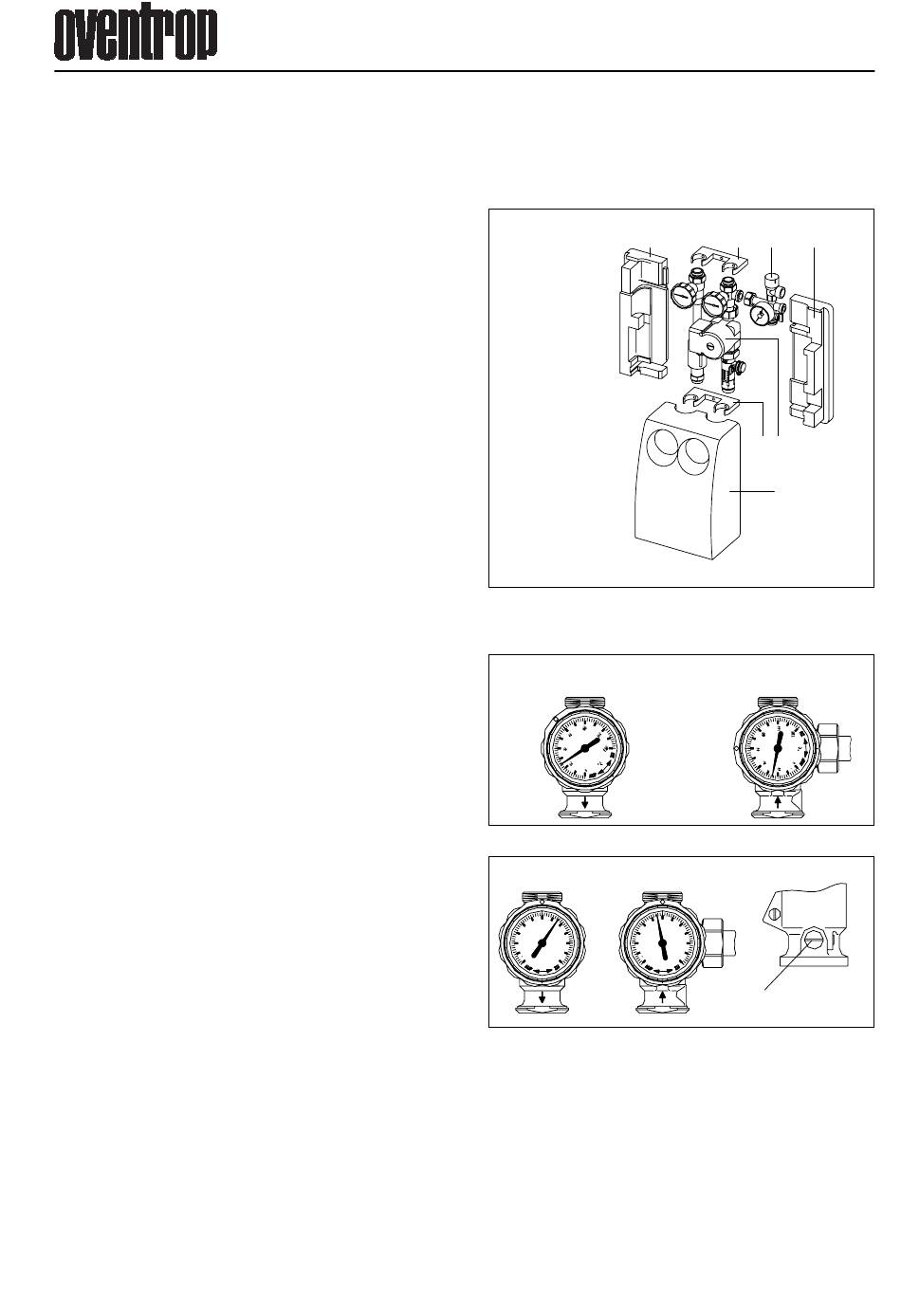

1.1 Die Übergabestation 1 aus der Isolierung nehmen. Dazu
ist die vordere Isolierung 3 abzuziehen und die hinteren
Isolierschalen 4 und 5 auseinander zu ziehen.
1.2 Für jede Wandbefestigung 6 eine 8 mm Bohrung in
einem Abstand von 262 mm (312 mm) anbringen. Die
Übergabestation 1 mit der Wandbefestigung 6 anschrau-
ben.
1.3 Die Rohrleitungen des Solarkreises an den oberen und
unteren Anschlüssen mittels Klemmringverschrau-
bungen anbringen. Bei Verwendung von weichen und
dünnwandigen Rohren sind zur zusätzlichen Stabilisie-
rung des Rohres Stützhülsen einzusetzen. Die Rohrenden
müssen rechtwinklig abgeschnitten und gratfrei sein. Das
Rohr bis zum Anschlag einschieben, die Klemmringver-
schraubungen mittels Schlüssel fest anziehen. Beim An-
ziehen ist gegenzuhalten.
1.4 Die Sicherheitsgruppe 2 an den Kugelhahn anschrauben.
Die Abblasleitung des Sicherheitsventils zum Auffang-
behälter und die Anschlussleitung von der Sicherheits-
gruppe 2 zum Ausdehnungsgefäß anbringen.
1.5 Das Kabel der Pumpe mittig nach unten führen und ent-
sprechend separater Montageanleitung des Solaranla-
genherstellers an die Regelung anschließen.
1.6 Die Solaranlage gründlich spülen, danach die Anlage mit
der Solarflüssigkeit füllen und auf Dichtheit prüfen. Die
Durchflussmenge über die Leistungsstufen der Umwälz-
pumpe an die Kollektorzahl bzw. -fläche anpassen. Die
Feinabstimmung gegebenenfalls mit dem Kugelhahn des
Durchflussmessers durchführen.
1.7 Die hinteren Isolierschalen 4 und 5 von links und rechts
einschieben und die vordere Isolierschale 3 überschieben.
Die Vor- und Rücklaufleitungen bis zur Wärmedämmung
isolieren.
Premium Armaturen + Systeme
Montage :
4
Regusol
Übergabestation
Befüllen der Anlage:
Vorlauf
Griff ca. 45°, Sperrventil offen
Betriebsstellung:
Vorlauf Rücklauf
60
60 60
80
40
40 40 80 80 40 40
20 100
20 20 100 100 20 20
0 120
0 0 120 120 0 0
°C
° ° C C
„Regusol"
Übergabestation
mit Entlüfter
Einbauanleitung
6 2 5
6 1
3
Rücklauf
Kugelhahn geschlossen
60
80
40
100
20
0 120
°C
60
60 60
80
40
80 80
20 100
100 100
120
0
120 120
°C
° ° C C
Sperrventil
Schlitz waagerecht
60
80
40
100
20
120
0
°C
