oventrop Regudis W-HTF Einbau- Und Betriebsanleitung Für Fachpersonal

Wohnungsstation mit hochtemperaturkreis und zirkulationsleitung
Vorschau ausblenden Andere Handbücher für Regudis W-HTF:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DE
Vor dem Einbau der „Regudis W-HTF"- Wohnungs-
station mit Hochtemperaturkreis und Zirkulations-
leitung die Einbau- und Betriebsanleitung vollstän-
dig lesen!
Einbau, Inbetriebnahme, Bedienung und Wartung
darf nur durch geschultes Fachpersonal durchge-
führt werden!
Die Einbau- und Betriebsanleitung sowie alle mit
geltenden Unterlagen sind an den Anlagenbetrei-
ber weiterzugeben!
Inhalt
1. Allgemeine Hinweise...................................... 1
2. Sicherheitshinweise ....................................... 2
4. Technische Daten............................................4
5. Aufbau und Funktion...................................... 9
6. Einbau ...........................................................10
7. Schutzpotenzial/Erdung ...............................12
8. Betrieb ..........................................................12
9. Zubehör........................................................ 14
10. Wartung und Pflege ..................................... 14
und Lieferung ............................................... 14

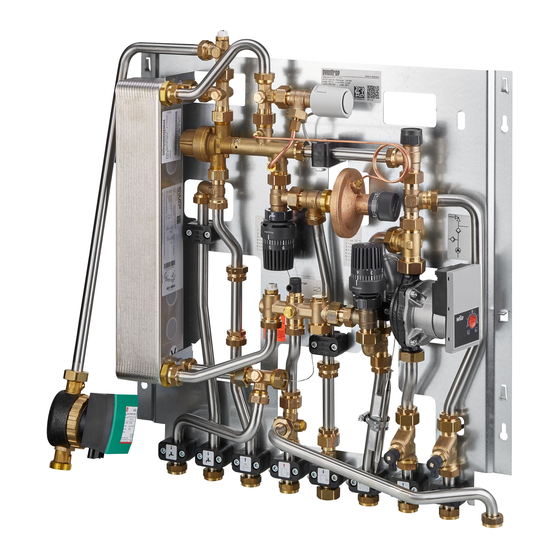

Abb. 1.1 „Regudis W-HTF" Wohnungsstation mit
Hochtemperaturkreis und Zirkulationsleitung
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0)29 62 82-0
Telefax
+49 (0)29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
„Regudis W-HTF"-Wohnungsstation
mit Hochtemperaturkreis und Zirkulationsleitung
!
mittelbar gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen wird, wenn die Si-
cherheitsmaßnahmen nicht befolgt werden.
!
möglicherweise gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
!
möglicherweise gefährliche Situation hin, die zu ge-
ringfügigen oder leichten Verletzungen führen kann,
wenn die Sicherheitsmaßnahmen nicht befolgt wer-
den.
che Sachschäden hin, welche entstehen können, wenn
die Sicherheitsmaßnahmen nicht befolgt werden.
Technische Änderungen vorbehalten.
134154080
Premium Armaturen + Systeme
Einbau- und Betriebsanleitung für Fachpersonal
GEFAHR
GEFAHR weist auf eine un-
WARNUNG
WARNUNG weist auf eine
VORSICHT
VORSICHT weist auf eine
ACHTUNG
ACHTUNG weist auf mögli-
05/2019
