D
Sicherheitshinweise
Bitte beachten Sie diese Sicherheitshinweise.
Montage, Erstinbetriebnahme, Wartung und Reparaturen
müssen von autorisierten Fachkräften (Heizungsfachbetrieb /
Vertragsinstallationsunternehmen) durchgeführt werden.
(VDE, EN12975 & DIN 4807)
Achtung
Bei Rückerwärmung des Kollektorkreises durch den
Speicher, kann der zulässige Betriebsüberdruck im Lei-
tungsnetz zwischen Speicher und Pumpengruppe über-
schritten werden
• Nach dem Befüll- und Spülvorgang müssen alle Kugelhähne
in der Solarstation (Vor- und Rücklaufkugelhähne und das
Abgleichventil) und im Kollektorkreis (z.B. Befüll- und
Spüleinrichtung) wieder geöffnet werden
• Während des Betriebes müssen alle Kugelhähne geöffnet
bleiben
• Bei Wartungs- oder Reparaturarbeiten muss der Speicher-
Wassererwärmer (Heizkessel) ab geschaltet werden.
• Die Verbindung Speicher - Solarstation ist mit einem zusätz-
lichen Sicherheitsventil und/ oder Membranausdehnungs-
gefäß abzusichern
Installationshinweise
Die Übergabestation / der Pumpenstrang wird vormontiert ge -
liefert. Die Klemmringverschraubungen sind separat zu be -
stellen.
Die Übergabestation /den Pumpenstrang immer tiefer als die
Kollektoren montieren, damit bei Stagnation kein Dampf in
das Ausdehnungsgefäß gelangen kann.
Wird das Ausdehnungsgefäß gleich hoch oder höher als die
Übergabestation /der Pumpenstrang montiert, ist eine Wär-
medämmschleife notwendig. Nach jeder Entleerung die Anla-
ge mit Frischwasser spülen.
Die Übergabestation /der Pumpenstrang ist nicht für den
direkten Kontakt mit Schwimmbadwasser geeignet.
Die Übergabestation mit Entlüfter besitzt einen Entlüftertopf
zur Entgasung des Wärmeträgermedium.
Montagehinweise

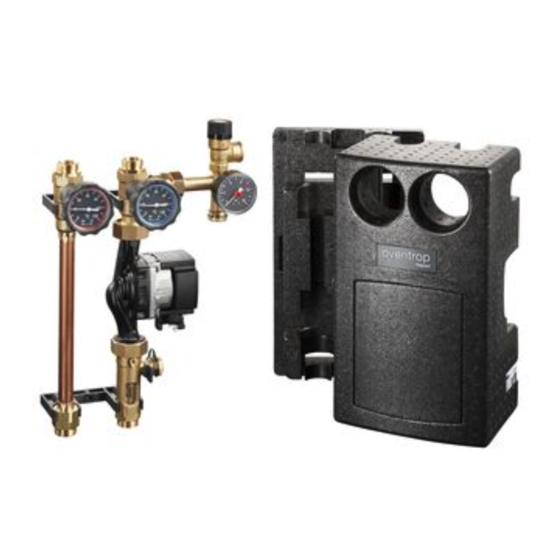

1.1 Die Übergabestation /den Pumpenstrang (1) aus der Iso-
lierung nehmen. Dazu ist die vordere Isolierung (3) abzu-
ziehen und die hinteren Isolierschalen (4 und 5) auseinan-
der zu ziehen.
1.2 Für jede Wandbefestigung (6) eine 8 mm Bohrung in
einem Abstand von 262/312 mm anbringen. Die Überga-
bestation (1) mit der Wandbefestigung (6) anschrauben.
Bei dem Pumpenstrang (1) die Wandhalterung (6) abneh-
men und an gewünschter Position anschrauben. Den
Pumpenstrang (1) in die Halterung (6) einrasten.
Beim Anschluss von „Regusol"-Stationen an flexible
Rohrsysteme (z.B. Metallwellschläuche) empfehlen wir
zusätzlich zu der im Lieferumfang enthaltenen Wandhal-
terung den Einsatz von Arretierungsbügel Artikel-Nr.
136 90 90.
1.3 Die Rohrleitungen des Solarkreises an den oberen und
unteren Anschlüssen mittels Klemmringverschrau-
bungen anbringen. Bei Verwendung von weichen und
dünnwandigen Rohren sind zur zusätzlichen Stabilisie-
rung des Rohres Stützhülsen einzusetzen. Die Rohrenden
müssen rechtwinklig abgeschnitten und gratfrei sein. Das
Rohr bis zum Anschlag einschieben, die Klemmringver-
schraubungen mittels Schlüssel fest anziehen. Beim An-
ziehen ist gegenzuhalten.
Premium Armaturen + Systeme
Übergabestation / Pumpenstrang
Montage :
Übergabestation
Pumpenstrang
Befüllen der Anlage:
Vorlauf
Griff ca. 45°, Sperrventil offen
Betriebsstellung:
Vorlauf
Rücklauf
60
60
80
80
40
40
40
40
100
100
20
20
20
20
0 0
120
120
0 0
° ° C C
„Regusol" DN 25
Einbauanleitung
Rücklauf
Kugelhahn geschlossen
60
60
80
80
100
100
120
120
° ° C C
Sperrventil
Schlitz waagerecht
