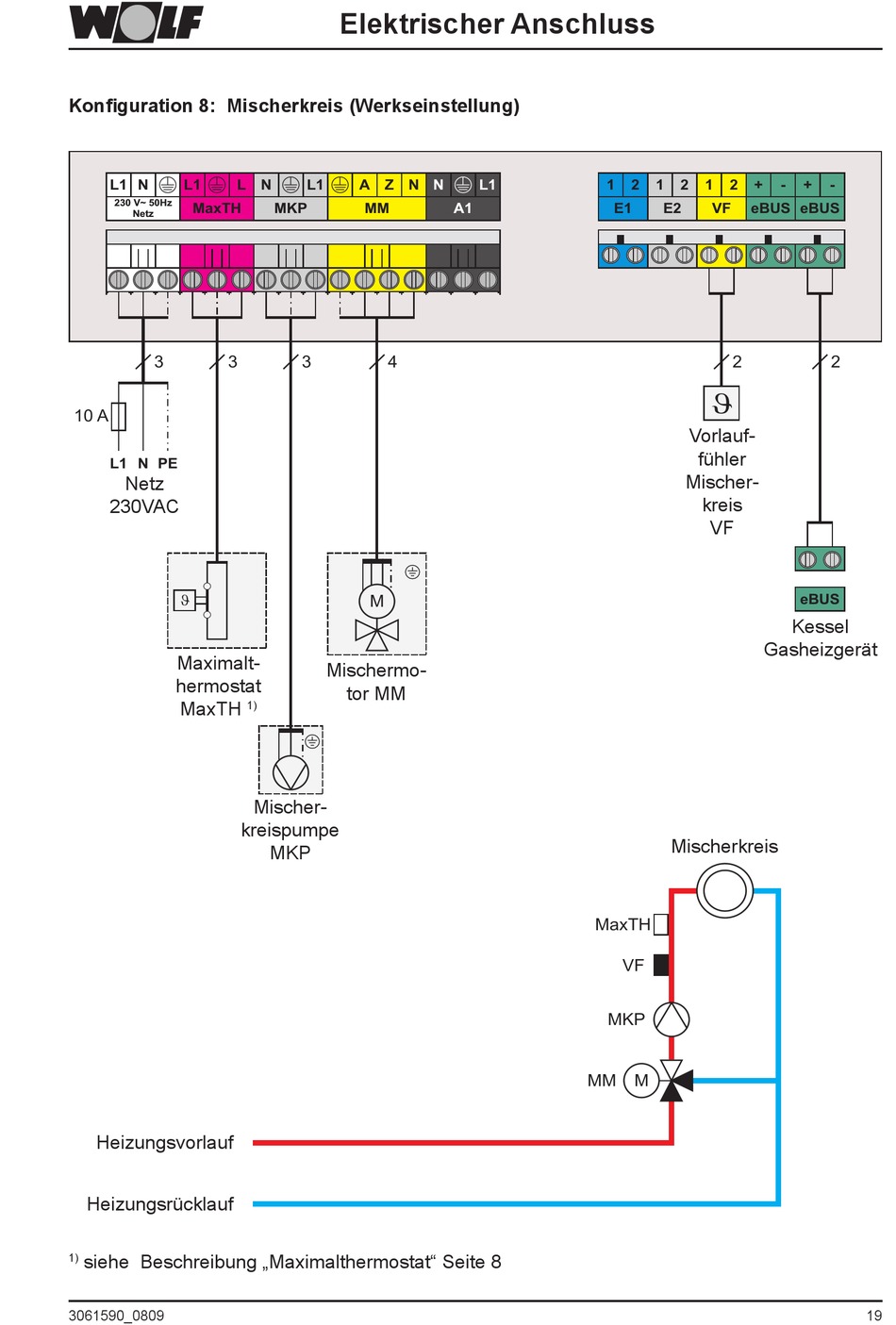

Konfiguration 8: Mischerkreis (Werkseinstellung)
L1 N L1 L
230 V~ 50Hz
MaxTH
Netz
3 3
10 A
L1 N PE
Netz
230VAC
J
Maximalt-
hermostat
MaxTH
Heizungsvorlauf
Heizungsrücklauf
siehe Beschreibung „Maximalthermostat" Seite 8
1)
3061590_0809
Elektrischer Anschluss
N L1 A Z N
MKP MM
3 4
M
Mischermo-
tor MM
1)
Mischer-
kreispumpe
MKP
N L1
A1
MaxTH
MM
1 2 1 2 1 2 +
E1 E2 VF eBUS
2
J
Vorlauf-
fühler
Mischer-
kreis
VF
Gasheizgerät
Mischerkreis
VF
MKP
M
- + -
eBUS
2
eBUS
Kessel
19
