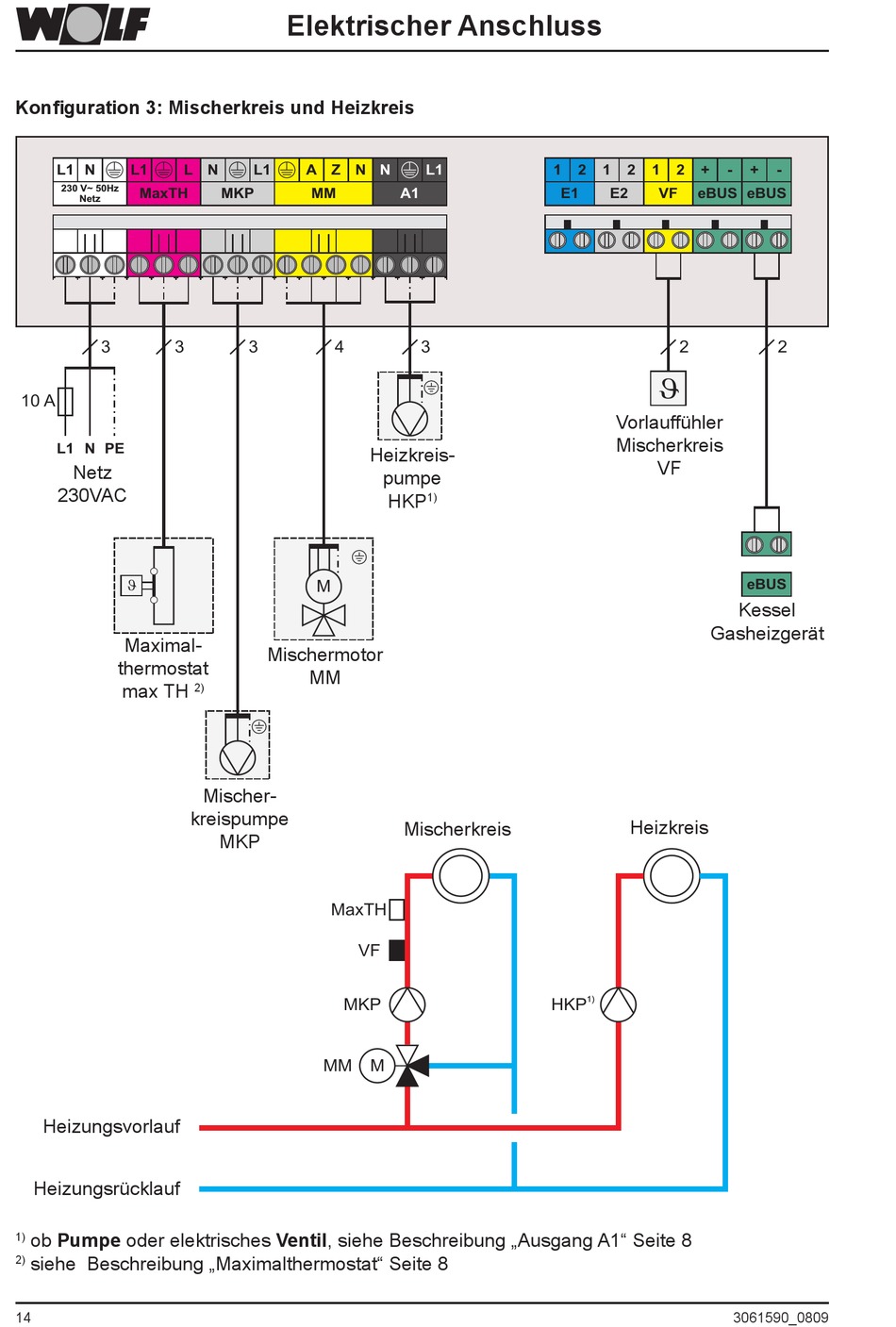

Konfiguration 3: Mischerkreis und Heizkreis
L1 N L1 L
230 V~ 50Hz
MaxTH
Netz
3 3
10 A
L1 N PE
Netz
230VAC
J
Maximal-
thermostat
max TH
Heizungsvorlauf
Heizungsrücklauf
ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1" Seite 8
1)
siehe Beschreibung „Maximalthermostat" Seite 8
2)
14
Elektrischer Anschluss
N L1 A Z N
MKP MM
3 4
M
Mischermotor
MM
2)
Mischer-
kreispumpe
MKP
MaxTH
VF
MKP
MM
N L1
A1
3
Heizkreis-
pumpe
HKP
1)
Mischerkreis
M
1 2 1 2 1 2 +
E1 E2 VF eBUS
2
J
Vorlauffühler
Mischerkreis
VF
Gasheizgerät
Heizkreis
HKP 1)
- + -
eBUS
2
eBUS
Kessel
