3.2. Druckluftanschluß
3.2.1. Anforderungen an den Druckluftanschluß
Die Druckluft treibt den Pumpenmotor an. Um eine lange Standzeit und einen geringen
Wartungsaufwand zu gewährleisten muss saubere, geölte Druckluft in einem ausreichen-
den Maß zur Verfügung gestellt werden.
Folgende Komponenten sind notwendig (nicht im Lieferumfang enthalten:
• Druckminderer
Dient dazu um den maximal erlaubten Luftdruck von 8 bar nicht zu überschreiten. Der
Druckminderer kann entfallen, sofern Ihre Druckluftversorgung 8 bar nicht übersteigt.
• Öler
Um die mechanischen Komponenten im Pneumatikmotor stets gut geschmiert zu hal-
ten ist der Einsatz eines Druckluftölers notwendig. Der Öler sollte 1-2 Tropfen Öl/m³
(entspricht ca. 5mg/m³) zur Verfügung stellen.
Kontrollieren Sie in regelmäßigen Abständen das Ölreservoir des Ölers, da der
Motorenverschleiß bei Ölmangel hoch ist. Dies verkürzt die Lebensdauer des
Gerätes.
• Filter und Wasserabscheider
Neben dem Schmieröl ist für die Mechanik des Motors ebenso wichtig, dass keine
Verunreinigungen in den Pumpenantrieb gelangen. Dies geschieht über einen Filter.
Installieren Sie einen Filter mit Korngröße 5µm.
Je nach Applikation kann das gesamte Druckluftnetz oder nur die Zuleitung der
Pumpe mit obigen Komponenten ausgestattet werden. Beachten Sie, daß bei einem
Schaden, welcher auf den Betrieb ohne zuvor genannter Komponenten zurückzufüh-
ren ist, kein Garantieanspruch besteht.
Die Druckluftzuleitung muss einen ausreichenden Querschnitt für die benötigte Druckluft
besitzen (empfohlen: Länge 0-3m LW6mm, Länge 3-10m LW8mm, Länge >10m LW10mm).
Blasen Sie vor Anschluß der Maschine den Schlauch und die Druckluftleitung aus.

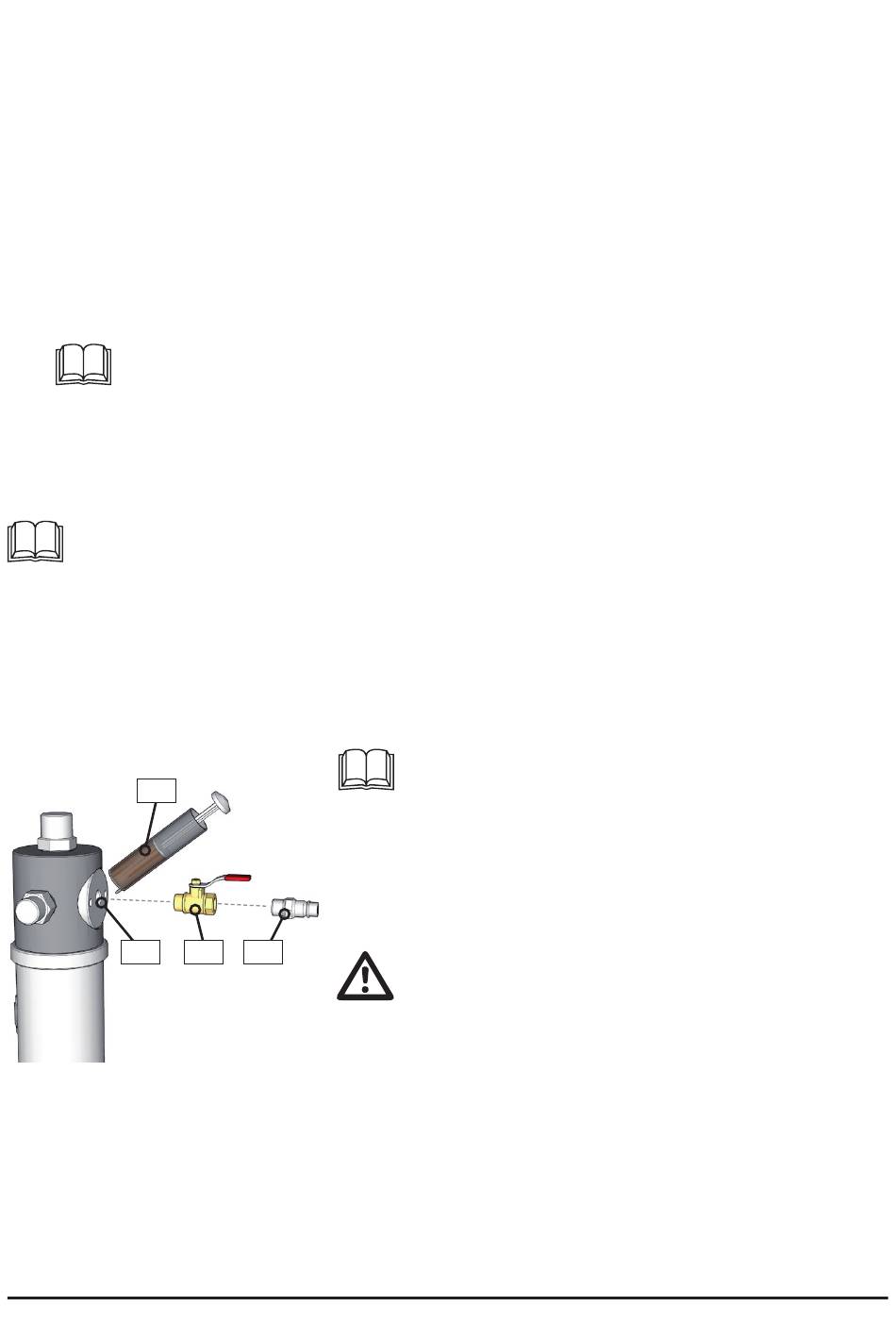

3.2.2. Druckluftanschluß herstellen
6-2
6-1
• Montieren Sie den beiliegenden Kugelhahn (6-3, bei-
derseits G 1/4"). Gewinde mit Teflon abdichten.
6-3 6-4
• Je nach Anwendung kann der beiliegende Druckluftnip-
pel (6-4) mittels Teflon am Kugelhahn angebracht oder
die Druckluftleitung direkt am Kugelhahn angeschlos-
sen werden.
Füllen Sie vor der erstmaligen Verwendung ca.
20ml Pneumatik-Öl in den Drucklufteinlass (6-1)
mittels Spritze (6-2) ein. Nach erfolgtem Druck-
luftanschluss nehmen Sie die Pumpe ohne Medi-
um für ca. 10s in Betrieb um das Öl im Motor zu
verteilen.
Stellen Sie sicher, dass der Kugelhahn geschlos-
sen ist bevor Sie die Druckluft anschließen! Die
Installation eines Kugelhahns direkt am Gerät ist
vorgeschrieben.
