RU
помощью резинового кабеля, равного по сечению
соединительному кабелю, к клеммнику.
3.4.1. Сопротивление изоляции электрокаменки
При проводимом во время заключительной проверки
электромонтажа каменки измерении сопротивления
изоляции может быть выявлена «утечка», что
происходит благодаря впитыванию атмосферной влаги
в изоляционный материал нагревательных элементов
(транспортировка, складирование). Влага испарится в
среднем после двух нагреваний каменки.
Не подключайте подачу питания электрокаменки
через устройства защитного отключения.
3.4.2. Установка пульта управления и датчиков
(PC66E)
К пульту приложены более детальные инструкции
•
по его креплению к стене.
Используйте датчик, идущий в комплекте с
•
каменкой (135 °С).
Установите датчик (WX255) на стену сауны, как
•
показано на рис. 9. При установке каменки от
стены далее, чем 100 мм, датчик должен быть
установлен на потолке.
Воздух из вентиляционного окна не должен
охлаждать температурный датчик. См. рис. 5.
3.5. Установка каменки
См. рис. 10.
1. Подключите к каменке кабели питания ( 3.4.).
2. Установите каменку и выровняйте ее так, чтобы
она стояла строго вертикально, с помощью
регулируемых по высоте ножек.
3. После выравнивания с помощью двух гаечных
ключей зафиксируйте ножки.
4. Чтобы прикрепить нагреватель к каркасу сауны,
используйте крепежные наборы (2 шт.).
3.6. Сброс защиты от перегрева
Если температура в сауне становится слишком высокой,
предохранительное устройство отключит каменку от
питания. После охлаждения печи устройство защиты
от перегрева можно привести в исходное положение.
PC66
Положение кнопки
PC66E
сброса
защиты
от
перегрева
обозначено
на
м а р к и р о в о ч н о й
табличке с типом
каменки.
Защиту
от
перегрева
можно
сбросить,
нажав
кнопку
сброса
отверткой
через отверстие в
табличке (Рисунок
11). Сброс защиты
от перегрева может
выполнять только
лицо,
имеющее
право осуществлять

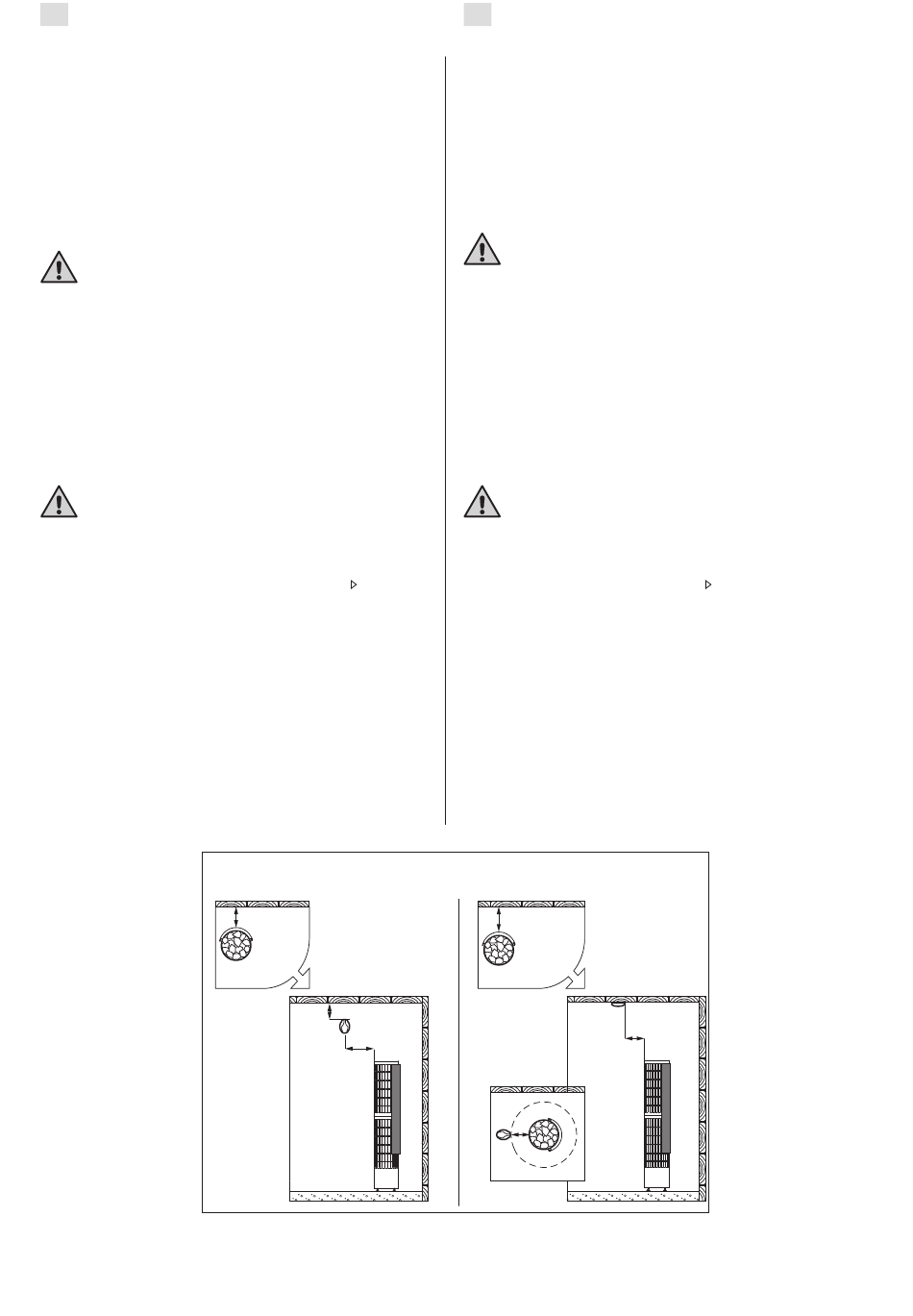

Рисунок 9. Установка датчиков (все размеры приведены в миллиметрах)
Joonis 9.
42
30-100
100
100
Anduri paigaldamine (kõik mõõtmed millimeetrites)
ET
3.4.1. Elektrikerise isolatsioonitakistus
Elektripaigaldise lõplikul kontrollimisel võib kerise
isolatsioonitakistuse mõõtmisel avastada "lekke" .
Selle põhuseks on, et kütteelementide isolatsiooni-
materjal on imanud endasse õhust niiskust (säili-
tamine, transport). Pärast kerise paari kasutust see
niiskus kaob.
Ära lülita kerist vooluvõrku läbi lekkevoolukait-
se!
3.4.2. Juhtimiskeskuse ja anduri paigaldamine
(PC66E)
Koos juhtimiskeskusega saate täpsemad
•
juhised selle kohta, kuidas keskus seina
kinnitada.
Kasutake andurit, mis tuleb koos kerisega (135
•
°C).
Paigaldage andur WX255 sauna seinale, nagu
•
näidatud joonisel 9. Kui keris paigaldatakse
seinast kaugemale kui 100 mm, peab anduri
paigutama leiliruumi lakke.
Ärge paigaldage õhu juurdevoolu nii, et õhu-
vool jahutaks temperatuuriandurit. Joonis 5.
3.5. Kerise paigaldamine
Vt joonis 10.
1. Ühendage kaablid kerisega ( 3.4.).
2. Asetage keris kohale ja reguleerige
see reguleeritavate jalgade abil loodi.
3. Kui keris on vertikaalselt loodis, lukusta jalad
kahte lehtvõtit kasutades.
4. Kasutage kinnitusklambreid (2 tk) kerise ühen-
damiseks sauna seintega.
3.6. Ülekuumenemise kaitse tagastamine
Kui saunaruumi temperatuur muutub ohtlikult kõr-
geks, katkestab ülekuumenemiskaitse püsivalt ke-
rise toite. Ülekuumenemiskaitse saab lähtestada
pärast kerise jahtumist.
>
100
200
200
PC66
Ü l e k u u m e n -
e m i s k a i t s m e
l ä h t e s t u s n u p p
on märgitud ker-
ise tüübikleebi-
sel. Ülekuumen-
e m i s k a i t s m e
saab lähtestada
vajutades
kru-
vikeerajaga läbi
kleebise. (Joonis
11).
Lähtestus-
nuppu
peaks
kasutama ainult
