Installation
Standardverdrahtung
Standardverdrahtung
der Powermodule
Handbuch 57104_hdb_de_11

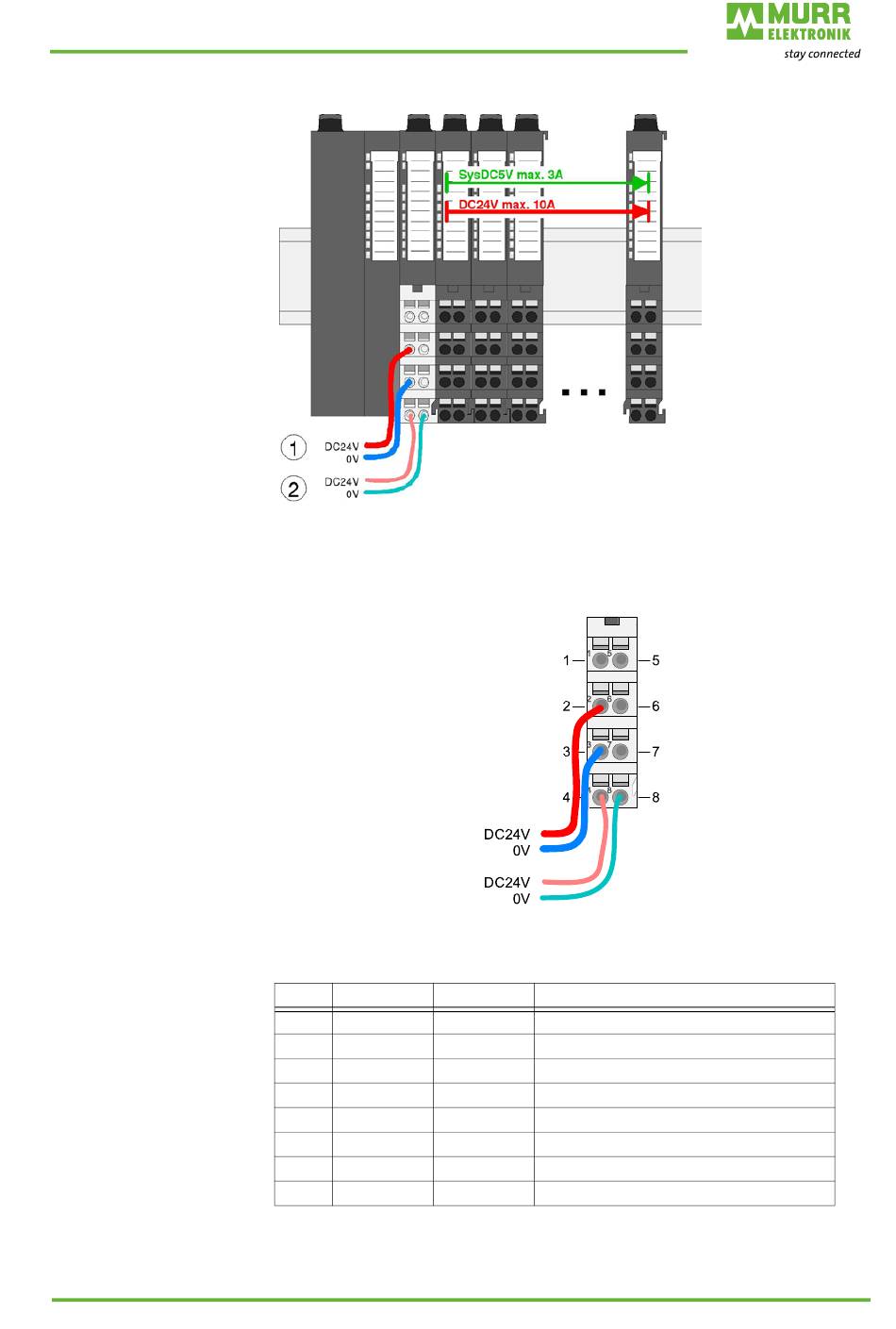

Abb. 8-7: Standardverdrahtung
1
24 V DC für Spannungsversorgung I/O-Ebene (max. 10 A)
2
24 V DC für Elektronikversorgung Busknoten und I/O-Ebene
Abb. 8-8: Standardverdrahtung
Für Drähte mit einem Querschnitt von 0,08 mm
Pos.
Funktion
Typ
1
-
-
2
24 V DC
Eingang
3
0 V
Eingang
4
Sys 24 V DC
Eingang
5
-
-
6
24 V DC
Eingang
7
0 V
Eingang
8
Sys 0 V
Eingang
2
bis 1,5 mm
Beschreibung
nicht belegt
24 V DC für Leistungsversorgung
GND für Leistungsversorgung
24 V DC für Elektronikversorgung
nicht belegt
24 V DC für Leistungsversorgung
GND für Leistungsversorgung
GND für Elektronikversorgung
2
.
44 / 126
