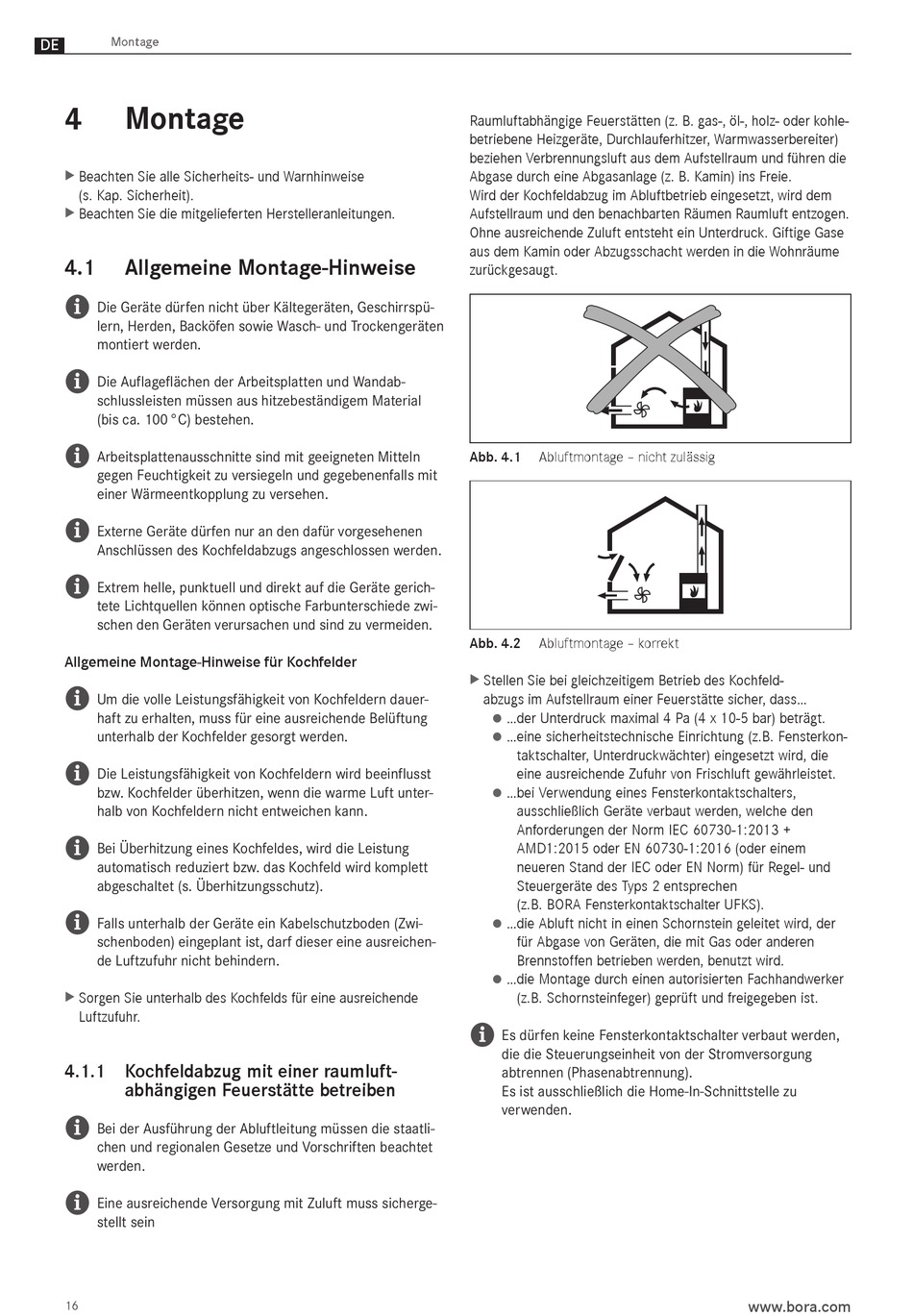

Montage

4 Montage
Beachten Sie alle Sicherheits- und Warnhinweise
X
X
(s. Kap. Sicherheit).
Beachten Sie die mitgelieferten Herstelleranleitungen.
X
X
4.1

Allgemeine Montage-Hinweise

i
Die Geräte dürfen nicht über Kältegeräten, Geschirrspü-
lern, Herden, Backöfen sowie Wasch- und Trockengeräten
montiert werden.
i
Die Auflageflächen der Arbeitsplatten und Wandab-
schlussleisten müssen aus hitzebeständigem Material
(bis ca. 100 °C) bestehen.
i
Arbeitsplattenausschnitte sind mit geeigneten Mitteln
gegen Feuchtigkeit zu versiegeln und gegebenenfalls mit
einer Wärmeentkopplung zu versehen.
i
Externe Geräte dürfen nur an den dafür vorgesehenen
Anschlüssen des Kochfeldabzugs angeschlossen werden.
i
Extrem helle, punktuell und direkt auf die Geräte gerich-
tete Lichtquellen können optische Farbunterschiede zwi-
schen den Geräten verursachen und sind zu vermeiden.
Allgemeine Montage-Hinweise für Kochfelder
i
Um die volle Leistungsfähigkeit von Kochfeldern dauer-
haft zu erhalten, muss für eine ausreichende Belüftung
unterhalb der Kochfelder gesorgt werden.
i
Die Leistungsfähigkeit von Kochfeldern wird beeinflusst
bzw. Kochfelder überhitzen, wenn die warme Luft unter-
halb von Kochfeldern nicht entweichen kann.
i
Bei Überhitzung eines Kochfeldes, wird die Leistung
automatisch reduziert bzw. das Kochfeld wird komplett
abgeschaltet (s. Überhitzungsschutz).
i
Falls unterhalb der Geräte ein Kabelschutzboden (Zwi-
schenboden) eingeplant ist, darf dieser eine ausreichen-
de Luftzufuhr nicht behindern.
Sorgen Sie unterhalb des Kochfelds für eine ausreichende
X
X
Luftzufuhr.
4.1.1 Kochfeldabzug mit einer raumluft-
abhängigen Feuerstätte betreiben
i
Bei der Ausführung der Abluftleitung müssen die staatli-
chen und regionalen Gesetze und Vorschriften beachtet
werden.
i
Eine ausreichende Versorgung mit Zuluft muss sicherge-
stellt sein
16
Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohle-
betriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter)
beziehen Verbrennungsluft aus dem Aufstellraum und führen die
Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
Wird der Kochfeldabzug im Abluftbetrieb eingesetzt, wird dem
Aufstellraum und den benachbarten Räumen Raumluft entzogen.
Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase
aus dem Kamin oder Abzugsschacht werden in die Wohnräume
zurückgesaugt.
Abb. 4.1
Abluftmontage – nicht zulässig
Abb. 4.2
Abluftmontage – korrekt
Stellen Sie bei gleichzeitigem Betrieb des Kochfeld-
X
X
abzugs im Aufstellraum einer Feuerstätte sicher, dass...
...der Unterdruck maximal 4 Pa (4 x 10-5 bar) beträgt.
O X
... eine sicherheitstechnische Einrichtung (z.B. Fensterkon-
O X
taktschalter, Unterdruckwächter) eingesetzt wird, die
eine ausreichende Zufuhr von Frischluft gewährleistet.
... bei Verwendung eines Fensterkontaktschalters,
O X
ausschließlich Geräte verbaut werden, welche den
Anforderungen der Norm IEC 60730-1:2013 +
AMD1:2015 oder EN 60730-1:2016 (oder einem
neueren Stand der IEC oder EN Norm) für Regel- und
Steuergeräte des Typs 2 entsprechen
(z.B. BORA Fensterkontaktschalter UFKS).
... die Abluft nicht in einen Schornstein geleitet wird, der
O X
für Abgase von Geräten, die mit Gas oder anderen
Brenn stoffen betrieben werden, benutzt wird.
... die Montage durch einen autorisierten Fachhandwerker
O X
(z.B. Schornsteinfeger) geprüft und freigegeben ist.
i
Es dürfen keine Fensterkontaktschalter verbaut werden,
die die Steuerungseinheit von der Stromversorgung
abtrennen (Phasenabtrennung).
Es ist ausschließlich die Home-In-Schnittstelle zu
verwenden.
