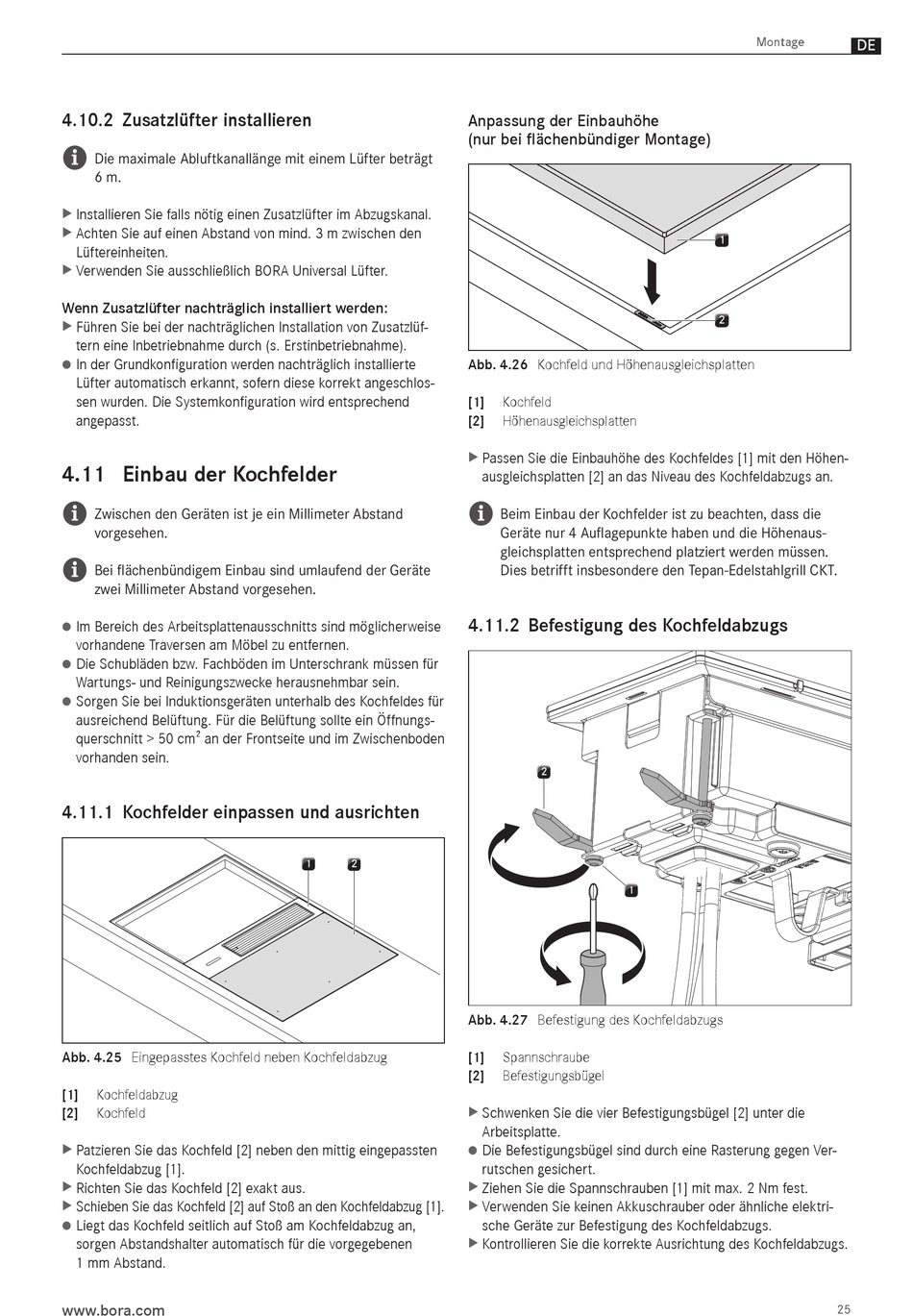

4.10.2 Zusatzlüfter installieren
i
Die maximale Abluftkanallänge mit einem Lüfter beträgt
6 m.
Installieren Sie falls nötig einen Zusatzlüfter im Abzugskanal.
X
X
Achten Sie auf einen Abstand von mind. 3 m zwischen den
X
X
Lüftereinheiten.
Verwenden Sie ausschließlich BORA Universal Lüfter.
X
X
Wenn Zusatzlüfter nachträglich installiert werden:
Führen Sie bei der nachträglichen Installation von Zusatzlüf-
X
X
tern eine Inbetriebnahme durch (s. Erstinbetriebnahme).
In der Grundkonfiguration werden nachträglich installierte
O X
Lüfter automatisch erkannt, sofern diese korrekt angeschlos-
sen wurden. Die Systemkonfiguration wird entsprechend
angepasst.

4.11 Einbau der Kochfelder

i
Zwischen den Geräten ist je ein Millimeter Abstand
vorgesehen.
i
Bei flächenbündigem Einbau sind umlaufend der Geräte
zwei Millimeter Abstand vorgesehen.
Im Bereich des Arbeitsplattenausschnitts sind mög licherweise
O X
vorhandene Traversen am Möbel zu entfernen.
Die Schubläden bzw. Fachböden im Unterschrank müssen für
O X
Wartungs- und Reinigungszwecke herausnehmbar sein.
Sorgen Sie bei Induktionsgeräten unterhalb des Kochfeldes für
O X
ausreichend Belüftung. Für die Belüftung sollte ein Öffnungs-
querschnitt > 50 cm² an der Frontseite und im Zwischenboden
vorhanden sein.

4.11.1 Kochfelder einpassen und ausrichten

Abb. 4.25 Eingepasstes Kochfeld neben Kochfeldabzug
[1]
Kochfeldabzug
[2]
Kochfeld
Patzieren Sie das Kochfeld [2] neben den mittig eingepassten
X
X
Kochfeldabzug [1].
Richten Sie das Kochfeld [2] exakt aus.
X
X
Schieben Sie das Kochfeld [2] auf Stoß an den Kochfeldabzug [1].
X
X
Liegt das Kochfeld seitlich auf Stoß am Kochfeldabzug an,
O X
sorgen Abstandshalter automatisch für die vorgegebenen
1 mm Abstand.
www.bora.com
Anpassung der Einbauhöhe
(nur bei flächenbündiger Montage)
Abb. 4.26 Kochfeld und Höhenausgleichsplatten
[1]
[2]
X
i

4.11.2 Befestigung des Kochfeldabzugs

1 2
Abb. 4.27 Befestigung des Kochfeldabzugs
[1]
[2]
X
O X
X
X
X
Kochfeld
Höhenausgleichsplatten
Passen Sie die Einbauhöhe des Kochfeldes [1] mit den Höhen-
X
ausgleichsplatten [2] an das Niveau des Kochfeldabzugs an.
Beim Einbau der Kochfelder ist zu beachten, dass die
Geräte nur 4 Auflagepunkte haben und die Höhenaus-
gleichsplatten entsprechend platziert werden müssen.
Dies betrifft insbesondere den Tepan-Edelstahlgrill CKT.
2
1
Spannschraube
Befestigungsbügel
Schwenken Sie die vier Befestigungsbügel [2] unter die
X
Arbeitsplatte.
Die Befestigungsbügel sind durch eine Rasterung gegen Ver-
rutschen gesichert.
Ziehen Sie die Spannschrauben [1] mit max. 2 Nm fest.
X
Verwenden Sie keinen Akkuschrauber oder ähnliche elektri-
X
sche Geräte zur Befestigung des Kochfeldabzugs.
Kontrollieren Sie die korrekte Ausrichtung des Kochfeldabzugs.
X
