3 接线

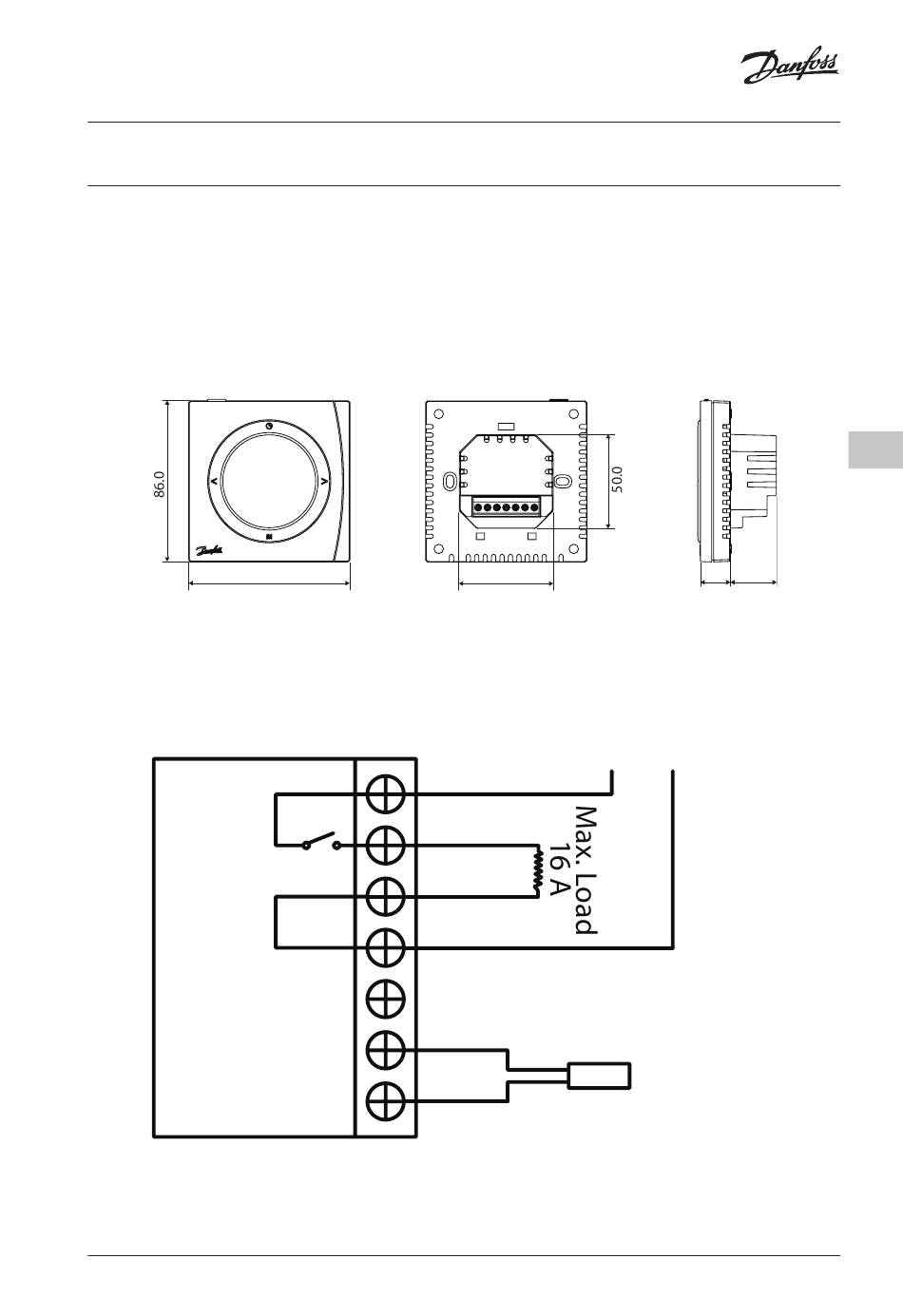

• 外形尺寸，请见图 4
• 接线图，请见图 5（S1、S2： 地面传感器端子）。
• 完成接线，请见图 5。
86.0
© Danfoss | Produced by FEC | 2020.10
50.0
图 4
85-250 Vac, 50/60 Hz
L
L(Load )
N(Load )
N
S1
S2
图 5
13.0 24.5
L N
