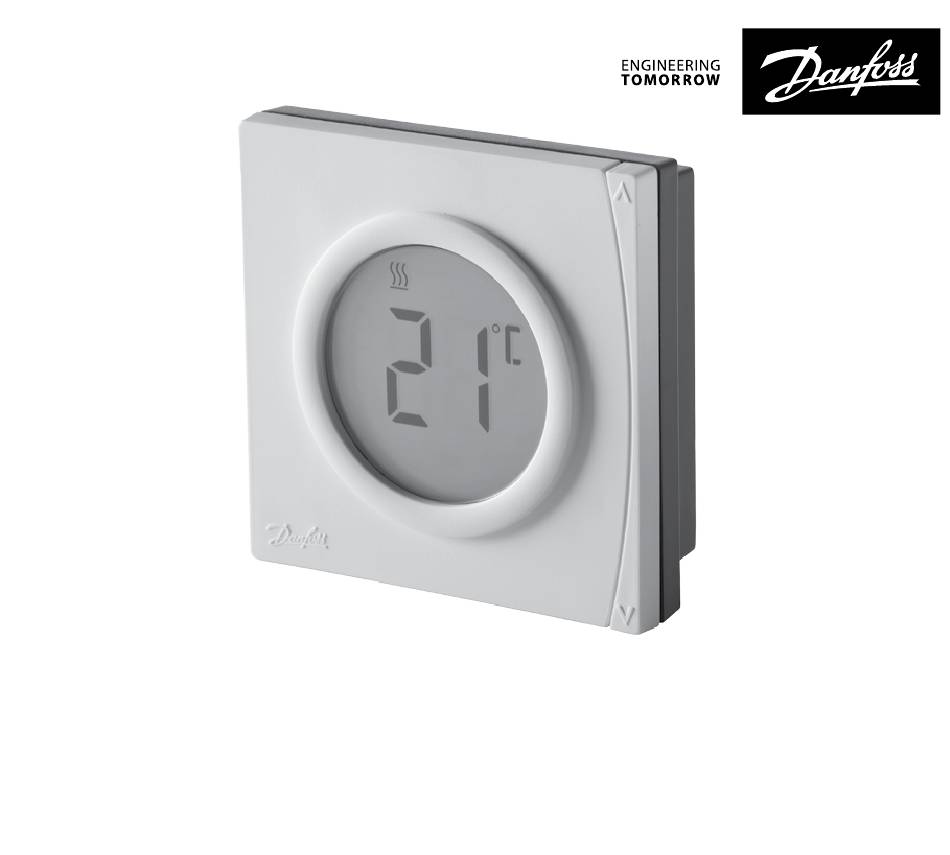

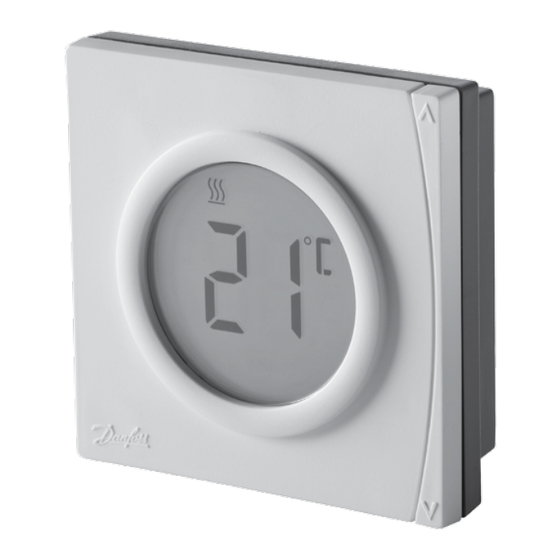

Danfoss RET2000MS Installationsanleitung
Vorschau ausblenden
Andere Handbücher für RET2000MS:
- Installationsanleitung (100 Seiten) ,
- Benutzerhandbuch (7 Seiten) ,
- Installationsanleitung (56 Seiten)
Verwandte Anleitungen für Danfoss RET2000MS
Inhaltszusammenfassung für Danfoss RET2000MS
- Seite 14 Installationsanleitung Spezifikationen RET2000MS RET2000M RET2000B 230 V AC, ±15%, 2,5 - 3 VDC Betriebsspannung 50/60 Hz (2 x AA-Batterien) Ausgang 230 V AC Potenzialfrei Temperatureinstellbereich 5–30°C (Kühlung 16-36°C) Betriebstemperaturbereich 0–45°C Schaltleistung 3A (1) bei 230 V AC Schaltertyp 1 x SPDT, Typ 1B Batterielebensdauer Min.
- Seite 15 Ein elektronischer Raumthermostat, welcher sowohl die Thermostat-Zyklus- rate als auch die zyklusinterne Ein-/ Aus-Rate des Heizsystems proportional zur Raumtemperatur regelt. Das TPI-Re- gelungskonzept senkt die durchschnit- tliche Wassertemperatur, optimiert die Genauigkeit der Raumtemperaturrege- Product lung und erhöht die Systemeffizienz. Class Danfoss Heating...
-
Seite 16: Montage
Montage Bringen Sie den Thermostat auf einer Höhe von ungefähr 1,5 m vom Boden an. Er sollte abseits von Zugluft oder Wärmequellen wie Heizkörpern, offenen Flammen oder direkter Sonnenbestrahlung platziert sein. Bitte beachten: Dieses Produkt darf nur von einer Elektrofachkraft oder einem qualifizierten Heizungsinstallateur gemäß... - Seite 17 Verdrahtung RET2000B COM ON OFF Danfoss Heating...
- Seite 18 Verdrahtung RET2000M COM ON OFF 230Vac RET2000...
- Seite 19 Verdrahtung RET2000MS ON OFF 230Vac Danfoss Heating...
-
Seite 20: Dil-Schalter-Einstellungen
DIL-Schalter-Einstellungen Schieben Sie die DIL-Schalter auf die gewünschten Einstellungen. ON/OFF - Heizung wird eingeschaltet, wenn die Temperatur unter dem eingestellten Wert liegt und ausgeschaltet, wenn sie darüber liegt (im Kühlmodus genau umgekehrt). CHRONO - Energiesparfunktion, wobei der Heizkessel in regelmäßigen Abständen angefeuert wird, um die eingestellte Temperatur zu erreichen. - Seite 21 2-Punkt (ON/OFF) 6 ZYKLEN 3/12 ZYKLEN 3 ZYKLEN 12 ZYKLEN HEIZEN KÜHLEN °C °F KEINE TASTENSPERRE TASTENSPERRE Auswahl Kühlfunktion KEINE STARTVERZÖGERUNG KOMP STARTVERZÖGERUNG KOMP STARTVERZÖGERUNG KOMP. 4 MIN STARTVERZÖGERUNG KOMP. 2 MIN HEIZEN KÜHLEN °C °F KEINE TASTENSPERRE TASTENSPERRE Danfoss Heating...
- Seite 22 Montage RET2000...
-
Seite 23: Begrenzung Und Verriegelung
Wert für die jeweilige Einstellung. • Um die Einstellung zu ändern, drücken Sie die Λ- oder V-Taste. • Wenn Sie beide Tasten gleichzeitig drücken und wieder loslassen, überspringen Sie die Schritte S1 bis S3 und speichern die neue Einstellung. Danfoss Heating... - Seite 24 • Um den Erweiterten Programmiermodus wieder zu deaktivieren und in den Standby-Modus zurückzukehren, drücken sie die beiden Tasten gleichzeitig mindestens 5 Sekunden lang. • Wenn Sie im Erweiterten Programmiermodus mehr als 2 Minuten lang keine Tasten drücken, kehrt das System automatisch in den Standby-Modus zurück und die neue Einstellung wird nicht gespeichert.
- Seite 25 Lock-Funktion auf dem DIL-Schalter aktiviert ist. Dieser Wert kann zwischen der Temperaturober- und -untergrenze liegen, die in den Schritten S1 und S2 festgelegt wurden. Die Standardeinstellung sieht für den Heizmodus 21 °C/70 °F und für den Kühlmodus 24 °C/75 °F vor. Danfoss Heating...
- Seite 100 Danfoss Ltd Ampthill Road Bedford MK42 9ER Tel: 01234 364621 Fax: 01234 219705 Email: ukheating@danfoss.com Website: www.heating.danfoss.co.uk VIRKP202 Part No 44035v03 07/15...
