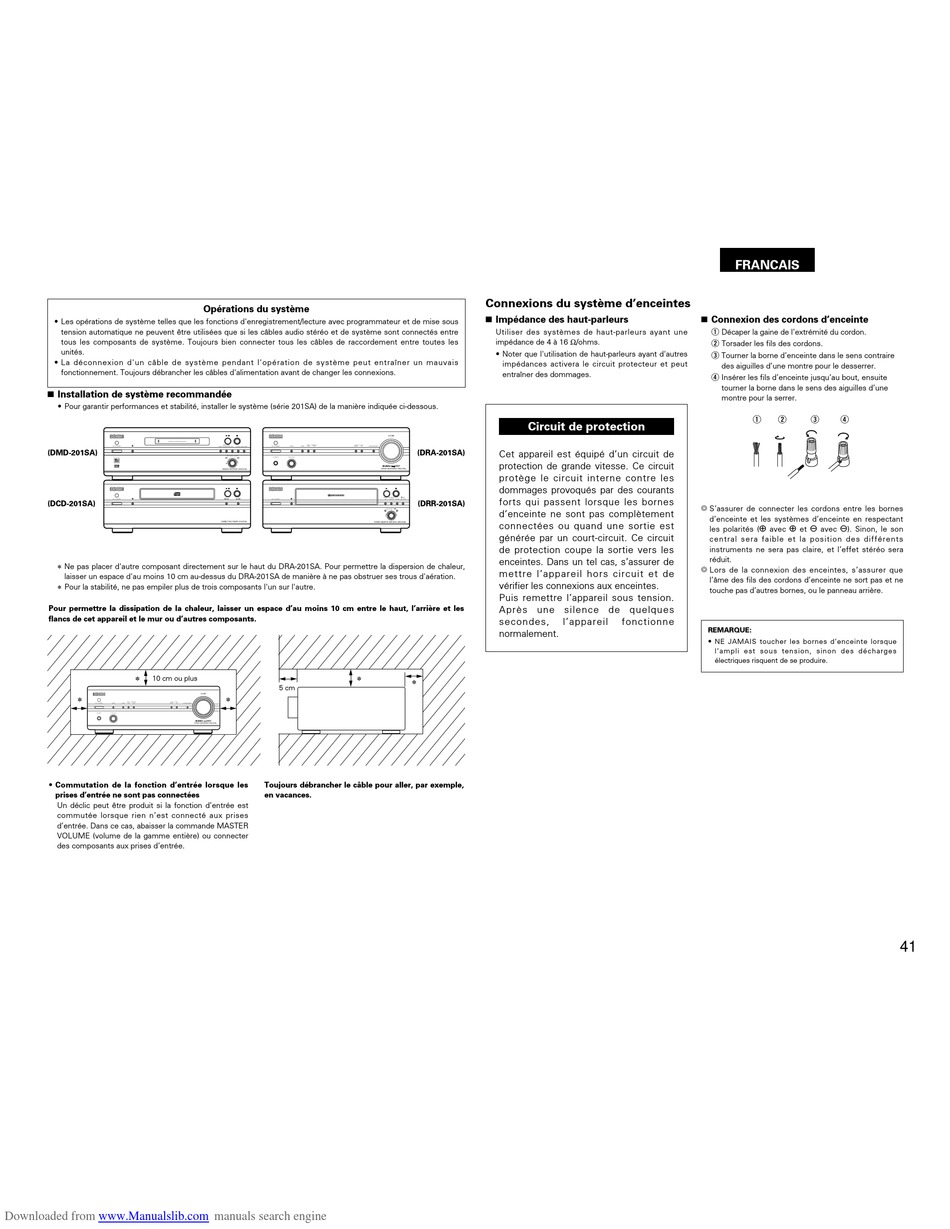

• Les opérations de système telles que les fonctions d'enregistrement/lecture avec programmateur et de mise sous
tension automatique ne peuvent être utilisées que si les câbles audio stéréo et de système sont connectés entre
tous les composants de système. Toujours bien connecter tous les câbles de raccordement entre toutes les
unités.
• La déconnexion d'un câble de système pendant l'opération de système peut entraîner un mauvais
fonctionnement. Toujours débrancher les câbles d'alimentation avant de changer les connexions.
Installation de système recommandée
2
• Pour garantir performances et stabilité, installer le système (série 201SA) de la manière indiquée ci-dessous.
POWER LOADING MECHANISM
ON / STANDBY 5
(DMD-201SA)
C
ON / STANDBY 5
(DCD-201SA)
TRACK INDEX
Ne pas placer d'autre composant directement sur le haut du DRA-201SA. Pour permettre la dispersion de chaleur,
laisser un espace d'au moins 10 cm au-dessus du DRA-201SA de manière à ne pas obstruer ses trous d'aération.
Pour la stabilité, ne pas empiler plus de trois composants l'un sur l'autre.
Pour permettre la dissipation de la chaleur, laisser un espace d'au moins 10 cm entre le haut, l'arrière et les
flancs de cet appareil et le mur ou d'autres composants.
10 cm ou plus
BAND MEMORY PRESET / TUNING
ON / STANDBY MODE TIMER / RDS / SET DOWN UP SOURCE DIRECT
PHONES FUNCTION
MHz CH
TUNED STEREO AUTO
• Commutation de la fonction d'entrée lorsque les
prises d'entrée ne sont pas connectées
Un déclic peut être produit si la fonction d'entrée est
commutée lorsque rien n'est connecté aux prises
d'entrée. Dans ce cas, abaisser la commande MASTER
VOLUME (volume de la gamme entière) ou connecter
des composants aux prises d'entrée.
Downloaded from www.Manualslib.com
Opérations du système
1 3 2
PRESET / TUNING
MEMO REC / BAND MEMORY
INPUT CHARACTER EDIT CD SRS MULTI REC ON / STANDBY MODE TIMER / RDS / SET DOWN UP
REC LEVEL / ENTER
PHONES FUNCTION
8 9
MHz CH
+
TUNED STEREO AUTO
MINIDISC RECORDER DMD-201SA
1 3 2
8/6 7/9 ON / STANDBY 5
TIME L
dB -60 -40 -30 -20 -12 -6 -2 0
R
M
S
DOLBY NR B
3
COMPACT DISC PLAYER DCD-201SA
5 cm
VOLUME
STEREO RECEIVERER DRA-201SA
Toujours débrancher le câble pour aller, par exemple,
en vacances.
manuals search engine
Connexions du système d'enceintes
Impédance des haut-parleurs
2
Utiliser des systèmes de haut-parleurs ayant une
impédance de 4 à 16 Ω/ohms.
• Noter que l'utilisation de haut-parleurs ayant d'autres
impédances activera le circuit protecteur et peut
entraîner des dommages.

Circuit de protection

VOLUME
SOURCE DIRECT
(DRA-201SA)
Cet appareil est équipé d'un circuit de
protection de grande vitesse. Ce circuit
STEREO RECEIVERER DRA-201SA
protège le circuit interne contre les
dommages provoqués par des courants
1 2
DOLBY REVERSE 4 REC
NR / RESET CD SRS / REC MUTE forts qui passent lorsque les bornes
(DRR-201SA)
REC LEVEL / 0 1
8 9 d'enceinte ne sont pas complètement
6 7
+
STEREO CASSETTE TAPE DECK DRR-201SA
connectées ou quand une sortie est
générée par un court-circuit. Ce circuit
de protection coupe la sortie vers les
enceintes. Dans un tel cas, s'assurer de
mettre l'appareil hors circuit et de
vérifier les connexions aux enceintes.
Puis remettre l'appareil sous tension.
Après une silence de quelques
secondes,
normalement.
FRANCAIS
Connexion des cordons d'enceinte
2
q Décaper la gaine de l'extrémité du cordon.
w Torsader les fils des cordons.
e Tourner la borne d'enceinte dans le sens contraire
des aiguilles d'une montre pour le desserrer.
r Insérer les fils d'enceinte jusqu'au bout, ensuite
tourner la borne dans le sens des aiguilles d'une
montre pour la serrer.
B S'assurer de connecter les cordons entre les bornes
d'enceinte et les systèmes d'enceinte en respectant
les polarités (< avec < et > avec >). Sinon, le son
central sera faible et la position des différents
instruments ne sera pas claire, et l'effet stéréo sera
réduit.
B Lors de la connexion des enceintes, s'assurer que
l'âme des fils des cordons d'enceinte ne sort pas et ne
touche pas d'autres bornes, ou le panneau arrière.
l'appareil fonctionne
REMARQUE:
• NE JAMAIS toucher les bornes d'enceinte lorsque
l'ampli est sous tension, sinon des décharges
électriques risquent de se produire.
q w e r
