FRANCAIS
4

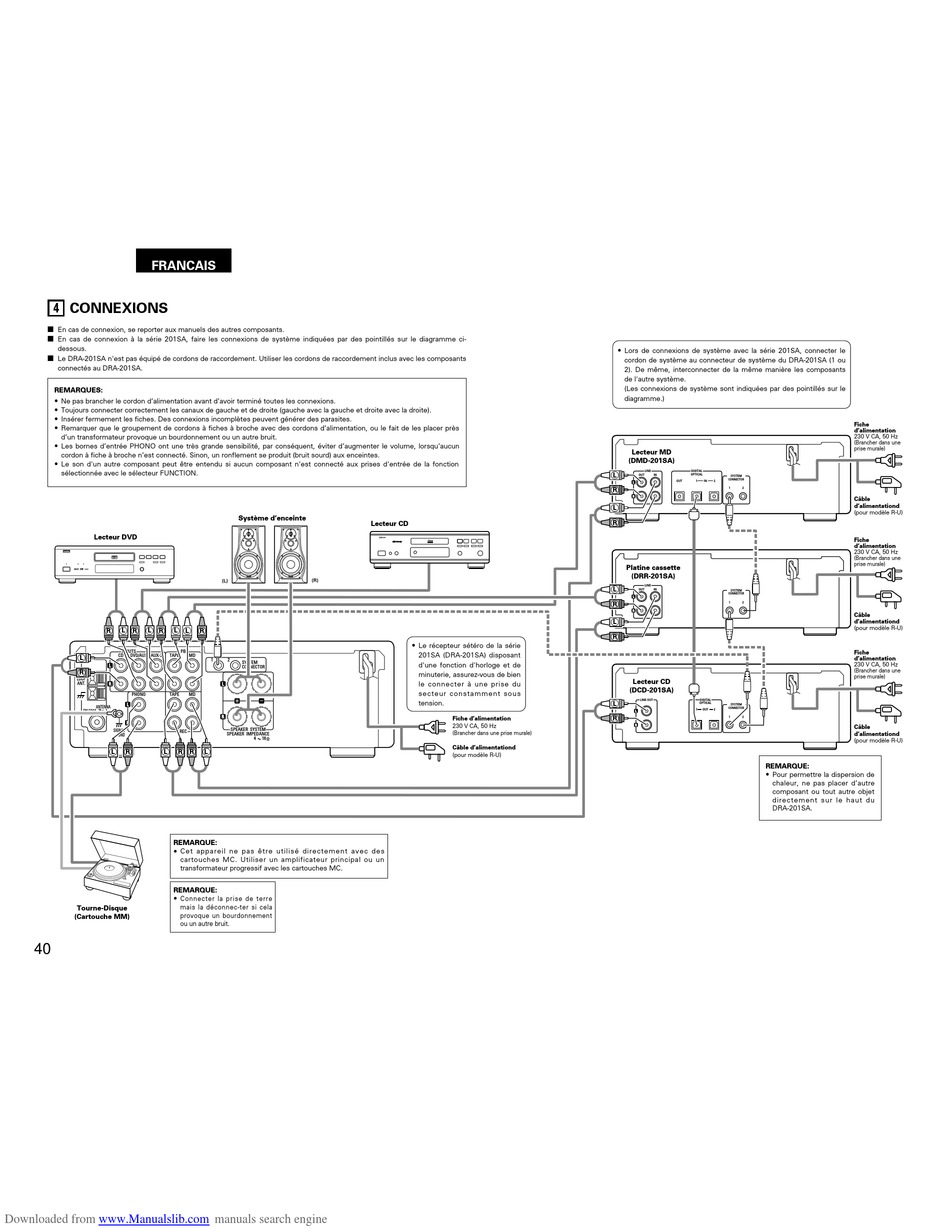

CONNEXIONS

2 En cas de connexion, se reporter aux manuels des autres composants.
En cas de connexion à la série 201SA, faire les connexions de système indiquées par des pointillés sur le diagramme ci-
2
dessous.
2 Le DRA-201SA n'est pas équipé de cordons de raccordement. Utiliser les cordons de raccordement inclus avec les composants
connectés au DRA-201SA.
REMARQUES:
• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Toujours connecter correctement les canaux de gauche et de droite (gauche avec la gauche et droite avec la droite).
• Insérer fermement les fiches. Des connexions incomplètes peuvent générer des parasites.
• Remarquer que le groupement de cordons à fiches à broche avec des cordons d'alimentation, ou le fait de les placer près
d'un transformateur provoque un bourdonnement ou un autre bruit.
• Les bornes d'entrée PHONO ont une très grande sensibilité, par conséquent, éviter d'augmenter le volume, lorsqu'aucun
cordon à fiche à broche n'est connecté. Sinon, un ronflement se produit (bruit sourd) aux enceintes.
• Le son d'un autre composant peut être entendu si aucun composant n'est connecté aux prises d'entrée de la fonction
sélectionnée avec le sélecteur FUNCTION.
Lecteur DVD
B
DVD
L L L
R R R
INPUTS PB
CD DVD/AUX AUX-2 TAPE
L
L
R
AM
LOOP
ANT. R
PHONO TAPE
L
ANTENNA
FM COAX. 75
R
SIGNAL
REC
GND
R R
L L
REMARQUE:
• Cet appareil ne pas être utilisé directement avec des
cartouches MC. Utiliser un amplificateur principal ou un
transformateur progressif avec les cartouches MC.
REMARQUE:
• Connecter la prise de terre
mais la déconnec-ter si cela
Tourne-Disque
provoque un bourdonnement
(Cartouche MM)
ou un autre bruit.
40
Downloaded from www.Manualslib.com
Système d'enceinte
(L) (R)
L R
MD
1 2
SYSTEM
CONNECTOR
L
MD
R
SPEAKER SYSTEM
SPEAKER IMPEDANCE
4 16
L
R
manuals search engine
Lecteur CD
DIGITAL AUDIO DIGITAL AUDIO
• Le récepteur sétéro de la série
201SA (DRA-201SA) disposant
d'une fonction d'horloge et de
minuterie, assurez-vous de bien
le connecter à une prise du
secteur constamment sous
tension.
Fiche d'alimentation
230 V CA, 50 Hz
(Brancher dans une prise murale)
Câble d'alimentationd
(pour modèle R-U)
• Lors de connexions de système avec la série 201SA, connecter le
cordon de système au connecteur de système du DRA-201SA (1 ou
2). De même, interconnecter de la même manière les composants
de l'autre système.
(Les connexions de système sont indiquées par des pointillés sur le
diagramme.)
Lecteur MD
(DMD-201SA)
LINE DIGITAL
L
OPTICAL
OUT IN SYSTEM
CONNECTOR
OUT 1 IN 2
L
R 1 2
R
L
R
Platine cassette
(DRR-201SA)
LINE
L
OUT IN SYSTEM
CONNECTOR
L
R 1 2
R
L
R
Lecteur CD
(DCD-201SA)
LINE OUT DIGITAL
L
OPTICAL
SYSTEM
CONNECTOR
1 OUT 2
L
R 1 2
R
REMARQUE:
• Pour permettre la dispersion de
chaleur, ne pas placer d'autre
composant ou tout autre objet
directement sur le haut du
DRA-201SA.
Fiche
d'alimentation
230 V CA, 50 Hz
(Brancher dans une
prise murale)
Câble
d'alimentationd
(pour modèle R-U)
Fiche
d'alimentation
230 V CA, 50 Hz
(Brancher dans une
prise murale)
Câble
d'alimentationd
(pour modèle R-U)
Fiche
d'alimentation
230 V CA, 50 Hz
(Brancher dans une
prise murale)
Câble
d'alimentationd
(pour modèle R-U)
