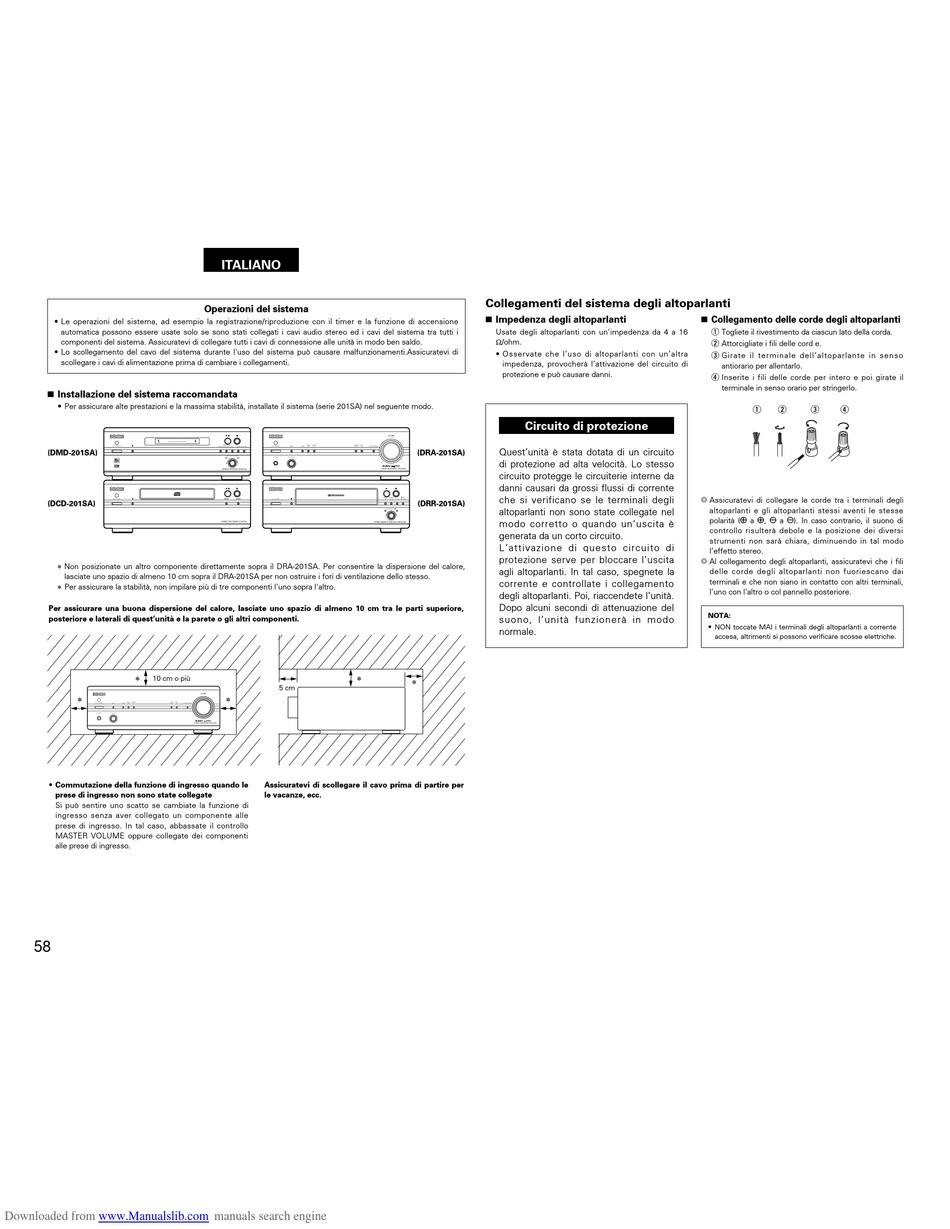

• Le operazioni del sistema, ad esempio la registrazione/riproduzione con il timer e la funzione di accensione
automatica possono essere usate solo se sono stati collegati i cavi audio stereo ed i cavi del sistema tra tutti i
componenti del sistema. Assicuratevi di collegare tutti i cavi di connessione alle unità in modo ben saldo.
• Lo scollegamento del cavo del sistema durante l'uso del sistema può causare malfunzionamenti.Assicuratevi di
scollegare i cavi di alimentazione prima di cambiare i collegamenti.
Installazione del sistema raccomandata
2
• Per assicurare alte prestazioni e la massima stabilità, installate il sistema (serie 201SA) nel seguente modo.
POWER LOADING MECHANISM
ON / STANDBY
5
(DMD-201SA)
C
ON / STANDBY
5
(DCD-201SA)
TRACK
INDEX
Non posizionate un altro componente direttamente sopra il DRA-201SA. Per consentire la dispersione del calore,
lasciate uno spazio di almeno 10 cm sopra il DRA-201SA per non ostruire i fori di ventilazione dello stesso.
Per assicurare la stabilità, non impilare più di tre componenti l'uno sopra l'altro.
Per assicurare una buona dispersione del calore, lasciate uno spazio di almeno 10 cm tra le parti superiore,
posteriore e laterali di quest'unità e la parete o gli altri componenti.
10 cm o più
BAND
MEMORY
PRESET / TUNING
ON / STANDBY
MODE
TIMER
/ RDS
/ SET
DOWN
UP
SOURCE DIRECT
PHONES
FUNCTION
MHz
CH
TUNED
STEREO
AUTO
• Commutazione della funzione di ingresso quando le
prese di ingresso non sono state collegate
Si può sentire uno scatto se cambiate la funzione di
ingresso senza aver collegato un componente alle
prese di ingresso. In tal caso, abbassate il controllo
MASTER VOLUME oppure collegate dei componenti
alle prese di ingresso.
58
Downloaded from
www.Manualslib.com
ITALIANO
Operazioni del sistema
1 3
2
PRESET / TUNING
MEMO REC /
BAND
MEMORY
INPUT
CHARACTER EDIT
CD SRS
MULTI REC
ON / STANDBY
MODE
TIMER
/ RDS
/ SET
DOWN
UP
REC LEVEL / ENTER
PHONES
FUNCTION
8
9
MHz
CH
+
TUNED
STEREO
AUTO
MINIDISC RECORDER DMD-201SA
1 3
2
8/6
7/9
ON / STANDBY
5
TIME
L
dB
-60
-40
-30
-20
-12
-6
-2
0
R
M
S
DOLBY NR B
3
COMPACT DISC PLAYER DCD-201SA
5 cm
VOLUME
STEREO RECEIVERER DRA-201SA
Assicuratevi di scollegare il cavo prima di partire per
le vacanze, ecc.
manuals search engine
Collegamenti del sistema degli altoparlanti
Impedenza degli altoparlanti
2
Usate degli altoparlanti con un'impedenza da 4 a 16
Ω/ohm.
• Osservate che l'uso di altoparlanti con un'altra
impedenza, provocherà l'attivazione del circuito di
protezione e può causare danni.
Circuito di protezione
VOLUME
SOURCE DIRECT
Quest'unità è stata dotata di un circuito
(DRA-201SA)
di protezione ad alta velocità. Lo stesso
STEREO RECEIVERER DRA-201SA
circuito protegge le circuiterie interne da
danni causari da grossi flussi di corrente
1
2
che si verificano se le terminali degli
DOLBY
REVERSE
4
REC
NR
/ RESET
CD SRS
/ REC MUTE
(DRR-201SA)
REC LEVEL /
0 1
altoparlanti non sono state collegate nel
8
9
6
7
+
modo corretto o quando un'uscita è
STEREO CASSETTE TAPE DECK DRR-201SA
generata da un corto circuito.
L'attivazione di questo circuito di
protezione serve per bloccare l'uscita
agli altoparlanti. In tal caso, spegnete la
corrente e controllate i collegamento
degli altoparlanti. Poi, riaccendete l'unità.
Dopo alcuni secondi di attenuazione del
suono, l'unità funzionerà in modo
normale.
Collegamento delle corde degli altoparlanti
2
q Togliete il rivestimento da ciascun lato della corda.
w Attorcigliate i fili delle cord e.
e Girate il terminale dell'altoparlante in senso
antiorario per allentarlo.
r Inserite i fili delle corde per intero e poi girate il
terminale in senso orario per stringerlo.
q
w
e
r
B Assicuratevi di collegare le corde tra i terminali degli
altoparlanti e gli altoparlanti stessi aventi le stesse
polarità (< a <, > a >). In caso contrario, il suono di
controllo risulterà debole e la posizione dei diversi
strumenti non sarà chiara, diminuendo in tal modo
l'effetto stereo.
B Al collegamento degli altoparlanti, assicuratevi che i fili
delle corde degli altoparlanti non fuoriescano dai
terminali e che non siano in contatto con altri terminali,
l'uno con l'altro o col pannello posteriore.
NOTA:
• NON toccate MAI i terminali degli altoparlanti a corrente
accesa, altrimenti si possono verificare scosse elettriche.
