2. Contenu de l'emballage et caractéristiques techniques

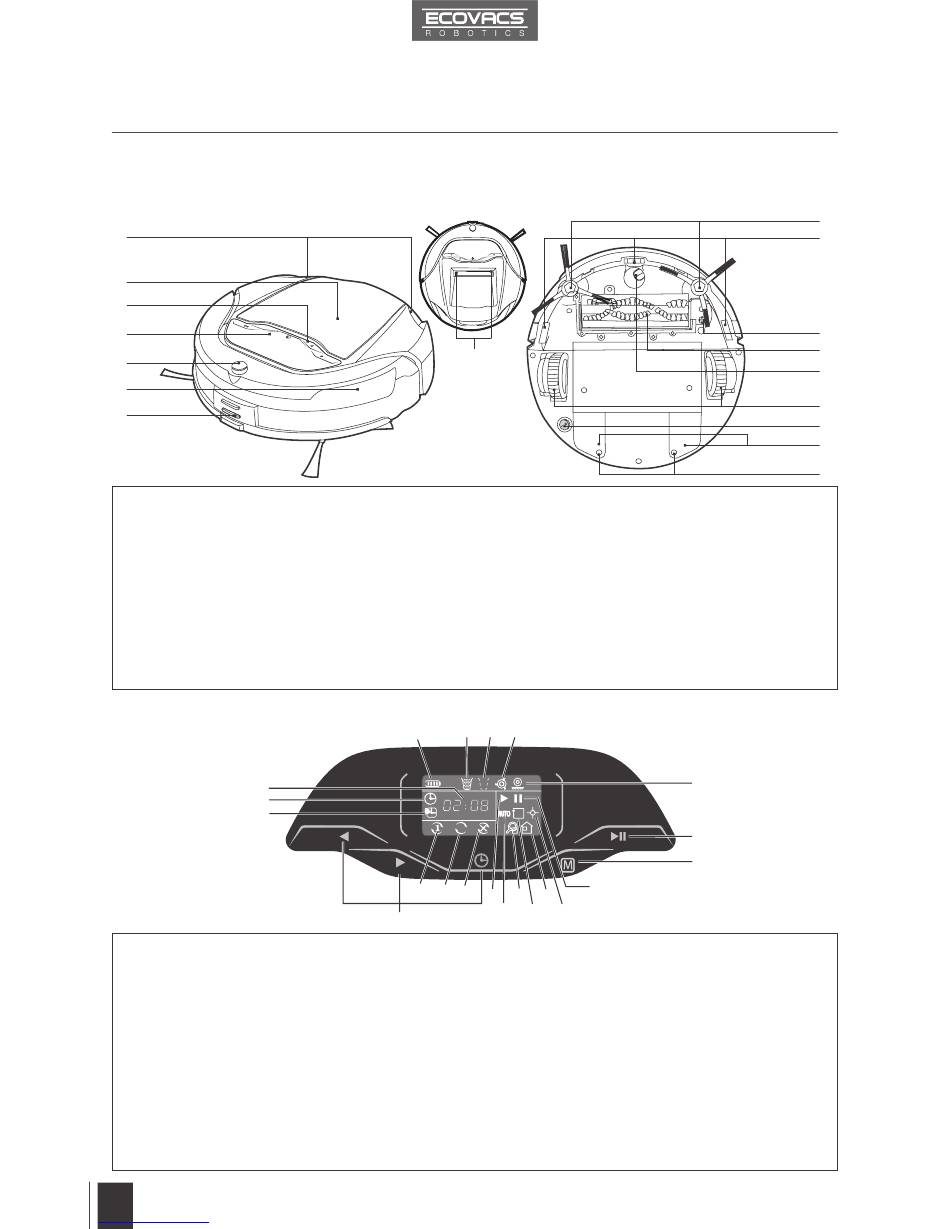

2.3 Schéma du produit
Robot
1
2
3
4
5
6
7
1. Témoins lumineux
2. Couvercle supérieur
3. Panneau de commande
4. Écran du panneau de commande
5. Récepteur infrarouge pour la télécommande
6. Capteurs anticollision
7. Contacts de charge
8. Brosses latérales
9. Capteurs antichute
Panneau de commande et écran du panneau de commande
1. Affichage de l'état de la batterie
2. Indicateur « Bac à poussière plein »
3. Indicateur « Bac à poussière absent »
4. Indicateur « Objet empêtré »
5. Indicateur « Roue motrice suspendue »
6. Bouton MARCHE/PAUSE
7. Bouton de sélection de mode
8. Indicateur de mode « Pause »
9. Indicateur de mode « Nettoyage ciblé »
10. Indicateur de mode « Retour au chargeur »
11. Indicateur de mode « Nettoyage des bords »
26
FR
Downloaded from www.Manualslib.com
21
20
19
18
manuals search engine
17
10. Vis de la brosse principale
11. Brosse principale
12. Roue universelle
13. Roues motrices
14. Commutateur d'alimentation situé sous
l'appareil
15. Couvercles de batterie
16. Vis du couvercle de la batterie
17. Capteurs de poussière
1 2 3 4
15 1617 14 12 10
13 11 9
12. Indicateur de mode « Nettoyage en profondeur »
13. Indicateur de mode « Nettoyage Auto»
14. Indicateur de l'état de fonctionnement
15. Indicateur « Programmation ponctuelle du nettoyage »
16. Indicateur « Programmation quotidienne
du nettoyage »
17. Indicateur « Annuler le nettoyage programmé »
18. Boutons de réglage de l'heure
19. Indicateur « Réglage de l'heure de nettoyage »
20. Indicateur « Réglage de l'heure actuelle »
21. Affichage de l'heure
