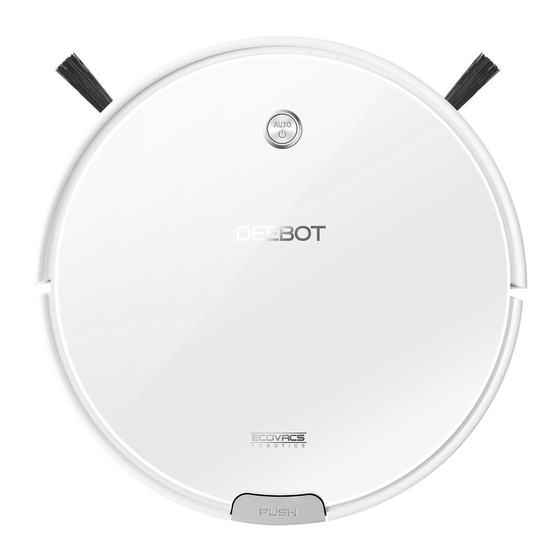

ECOVACS ROBOTICS DEEBOT M82 Benutzerhandbuch
Verwandte Anleitungen für ECOVACS ROBOTICS DEEBOT M82
Inhaltszusammenfassung für ECOVACS ROBOTICS DEEBOT M82

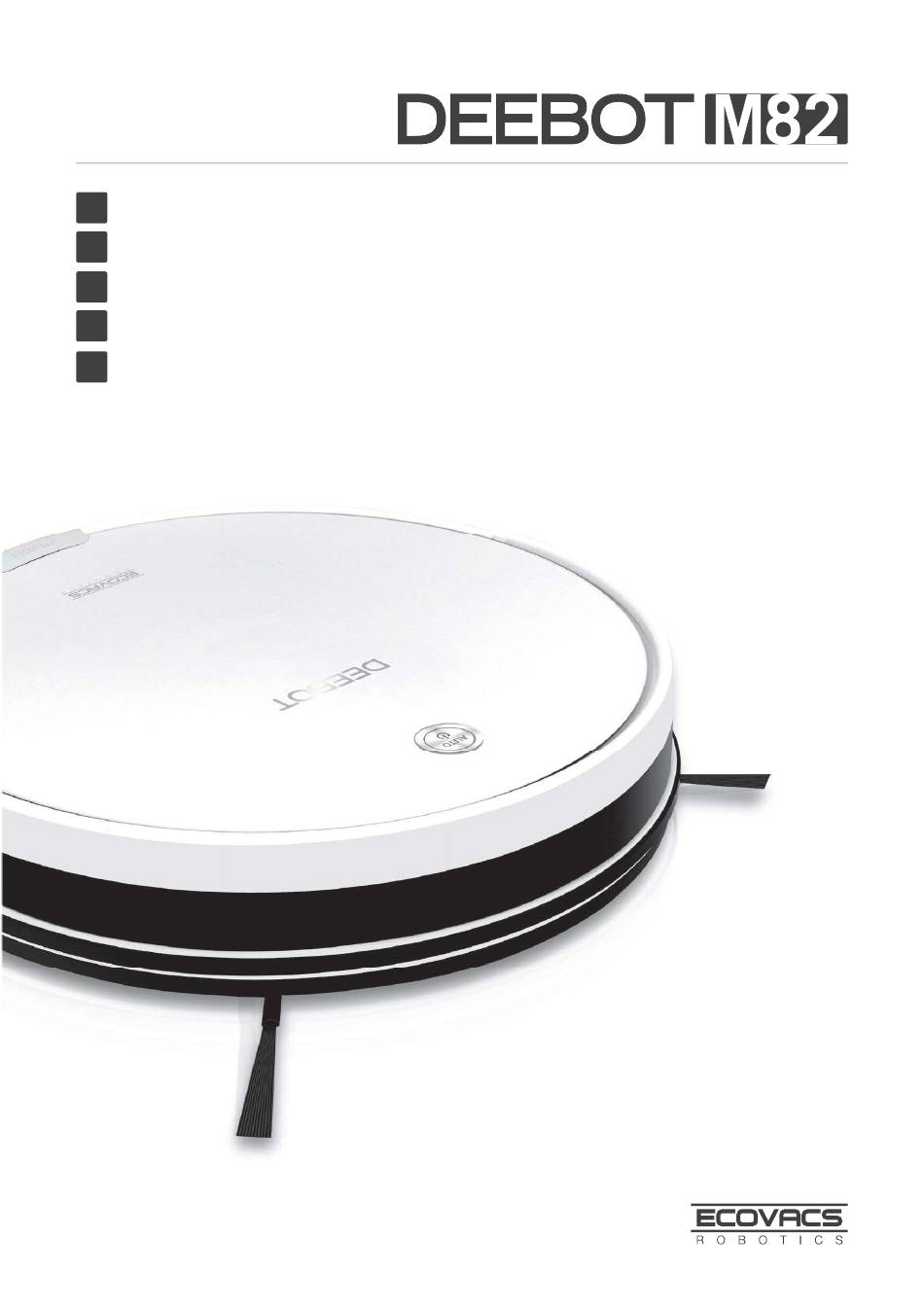

- Seite 1 All manuals and user guides at all-guides.com Instruction Manual Benutzerhandbuch Manual de instrucciones Manuel d'instructions Manual de instruções...
- Seite 23 All manuals and user guides at all-guides.com Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT-Gerätes von ECOVACS ROBOTICS! Wir hoffen, dass es viele Jahre lang zu Ihrer vollen Zufriedenheit arbeitet, und sind sicher, dass es Ihnen dabei helfen wird, Ihr Zuhause sauber zu halten, während Sie Ihre wertvolle Zeit für die angenehme Dinge im Leben nutzen können.
- Seite 24 All manuals and user guides at all-guides.com Inhalt 1. Wichtige Sicherheitshinweise ..............23 2. Lieferumfang und technische Daten ............26 2.1 Lieferumfang ..................26 2.2 Technische Daten .................. 26 2.3 Produktaufbau ..................27 3. Betrieb und Programmierung ..............29 3.1 Hinweise vor dem Gebrauch ..............29 3.2 Schnellanleitung ..................
-
Seite 25: Wichtige Sicherheitshinweise
All manuals and user guides at all-guides.com 1. Wichtige Sicherheitshinweise Bei der Verwendung eines elektrischen Gerätes sind stets einige grundlegende Vorsichtsmaßnahmen zu treffen, darunter insbesondere die folgenden: VOR GEBRAUCH DIESES GERÄTES UNBEDINGT ALLE ANWEISUNGEN LESEN DIESE ANWEISUNGEN SORGFÄLTIG AUFBEWAHREN 1. Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. - Seite 26 All manuals and user guides at all-guides.com 1. Wichtige Sicherheitshinweise 14. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht. 15. Achten Sie darauf, dass das Gerät keine größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen könnten, aufnimmt.
- Seite 27 29. Wenn die Ladestation für längere Zeit nicht verwendet wird, ist sie vom Stromnetz zu trennen. 30. Das Gerät muss immer strikt gemäß den Anweisungen in dieser Bedienungsanleitung verwendet werden. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.
-
Seite 28: Lieferumfang Und Technische Daten
All manuals and user guides at all-guides.com 2. Lieferumfang und technische Daten 2.1 Lieferumfang MA X Roboter Fernbedienung mit Ladestation (2 vorinstalliert, Batterien Reinigungswerkzeug Benutzerhandbuch 2.2 Technische Daten Modell DM82 Arbeitsspannung 14.8V DC Leistung Lithium battery Lithium 14.8V Akkumodell UR18650ZT- 2600mAh 4S1P-AAF Ladestation... -
Seite 29: Produktaufbau
All manuals and user guides at all-guides.com 2. Lieferumfang und technische Daten 2.3 Produktaufbau Roboter 1. Kollisionssensoren 8. Absturzsensoren 2. Taste für den AUTO-Modus 9. Allseitenrad 3. Knopf zum Lösen des Staubbehälters 10. Seitenbürsten 4. Ladekontakte 11. Hauptbürste 5. Batteriefachabdeckung 12. -
Seite 30: Fernbedienung
All manuals and user guides at all-guides.com 2. Lieferumfang und technische Daten Fernbedienung 1. Aktuelle Zeitanzeige 2. Anzeige für die geplante Reinigung 3. Richtungstasten 4. Taste für den AUTO-Modus 5. Taste für die Zeitplanung 6. MAX-Taste um: die aktuelle Zeit und die geplante Reinigungszeit einzustellen. -
Seite 31: Betrieb Und Programmierung
All manuals and user guides at all-guides.com 3. Betrieb und Programmierung 3.1 Hinweise vor dem Gebrauch Bevor Sie den DEEBOT in Betrieb nehmen, nehmen Sie sich ein paar Minuten, inspizieren Sie den zu reinigenden Bereich und entfernen Sie alle Hindernisse. Entfernen Sie Stromkabel und kleine Objekte Das Produkt ist nicht für die Verwendung auf vom Fußboden, in denen sich das Produkt... -
Seite 32: Schnellanleitung
All manuals and user guides at all-guides.com 3. Betrieb und Programmierung 3.2 Schnellanleitung Platzierung der Ladestation Verbinden Sie das Netzteil mit der Ladestation. Platzieren Sie die Ladestation auf einem ebenen Fußbodenbereich an einer Wand mit der Basis parallel zum Boden. Halten Sie die direkte Umgebung 2 m vor und 1 m auf beiden Seiten Schließen Sie die Ladestation an. - Seite 33 All manuals and user guides at all-guides.com 3. Betrieb und Programmierung Start Drücken Sie die Taste für den AUTO-Modus am DM82 oder die START/PAUSE-Taste auf der Fernbedienung. Der DEEBOT DM82 beginnt sofort mit der Arbeit im AUTO-Reinigungsmodus. * Um einen anderen Reinigungsmodus auszuwählen, siehe Kapitel 3.3 Auswahl des Reinigungsmodus. Pause Drücken Sie die Taste für den AUTO-Modus am DM82 oder die START/PAUSE-Taste der...
-
Seite 34: Ausschalten
All manuals and user guides at all-guides.com 3. Betrieb und Programmierung Ausschalten Pausieren Sie den DM82 und bringen Sie den Ein-/Ausschalter an der Seite in die Position AUS. * Wenn der DM82 nicht arbeitet, empfiehlt es sich, ihn eingeschaltet zu lassen, damit er 3.3 Auswahl des Reinigungsmodus Der DM82 bietet Ihnen eine Auswahl verschiedener Reinigungsmodi, um verschiedene Fußbodenarten effektiv zu reinigen. -
Seite 35: Randreinigungsmodus
All manuals and user guides at all-guides.com 3. Betrieb und Programmierung Randreinigungsmodus MAX-Reinigungsmodus Dieser Modus ist gut zur Reinigung von D i e s e r M o d u s w i r d v e r w e n d e t , u m Rändern und Ecken eines Raums geeignet. -
Seite 36: Programmierung Des Roboters
All manuals and user guides at all-guides.com 3. Betrieb und Programmierung 3.4 Programmierung des Roboters Der DM82 verfügt über eine Zeitschaltfunktion. Der DM82 kann so programmiert werden, dass er einmal am Tag zu einer bestimmten Zeit reinigt, sogar wenn niemand zu Hause ist. Die aktuelle Tageszeit und die Reinigungszeit werden über die Fernbedienung eingestellt. -
Seite 37: Planung Der Reinigungszeit
All manuals and user guides at all-guides.com 3. Betrieb und Programmierung Planung der Reinigungszeit Drücken Sie die Taste zur Zeitplanung auf Drücken Sie die Richtungstasten und die der Fernbedienung, um die automatische Taste MAX, um die "Stunden" und "Minuten" Reinigung zu planen. In der ersten Zeile auf einzustellen. -
Seite 38: Kontrollleuchte Und Töne
All manuals and user guides at all-guides.com 3. Betrieb und Programmierung 3.5 Kontrollleuchte und Töne Kontrollleuchte Taste für den AUTO-Modus im DM82 Status Blinkt ORANGE Der Roboter lädt. Leuchtet durchgängig GRÜN Der Roboter ist voll aufgeladen. Blinkt GRÜN Der Roboter ist eingeschaltet und wach. Leuchtet durchgängig ROT Der Roboter hat ein Problem. -
Seite 39: Wartung
All manuals and user guides at all-guides.com 4. Wartung Vor der Reinigung und Wartung schalten Sie den DM82 aus und trennen Sie die Ladestation vom Netz. 4.1 Staubbehälter und Filter Drücken Sie die Taste zum Lösen des Staubbehälters und entfernen Sie den Staubbehälter vom Heck des DM82. -
Seite 40: Hauptbürste Und Seitenbürsten
All manuals and user guides at all-guides.com 4. Wartung 4.2 Hauptbürste und Seitenbürsten Reinigung der Hauptbürste Drehen Sie den Roboter um. Drücken Sie die zwei Druckpunkte an der Hauptbürstenabdeckung, um diese zu entnehmen. Nehmen Sie die Hauptbürste heraus. Verwenden Sie das mitgelieferte Reinigungswerkzeug, um in der Hauptbürste verhedderte Haare zu entfernen. Reinigung der Seitenbürsten E n t f e r n e n S i e d i e S e i t e n b ü... - Seite 41 All manuals and user guides at all-guides.com 4. Wartung Wischen Sie die Ladekontakte mit der Bürstenseite des mitgelieferten Reinigungswerkzeugs sauber, um ihre Effektivität zu gewährleisten. Wischen Sie die obere Abdeckung des Roboters mit einem weichen, trockenen oder leicht feuchten Tuch. Bitte verwenden Sie keine Reinigungslösungen auf der oberen Abdeckung, da sie die Oberfläche beschädigen könnten.
-
Seite 42: Fehlerbehebung
All manuals and user guides at all-guides.com 5. Fehlerbehebung Bitte verwenden Sie diese Tabelle, um allgemeine Probleme bei der Nutzung des DM82 zu beheben. Fehlfunktion Mögliche Ursachen Lösungen Bringen Sie den Ein-/Ausschalter an Der DM82 ist nicht der Seite des DM82 in die Position eingeschaltet. - Seite 43 All manuals and user guides at all-guides.com 5. Fehlerbehebung Fehlfunktion Mögliche Ursachen Lösungen Die Zeitschaltfunktion ist Richten Sie die Zeitschaltfunktion deaktiviert. entsprechend Abschnitt 3.4 ein. Der DM82 ist ausgeschaltet. Schalten Sie den DM82 ein. Der DM82 reinigt Belassen Sie den DM82 eingeschaltet nicht automatisch zur Der Akku des Roboters ist und auf der Ladestation damit er bei...
