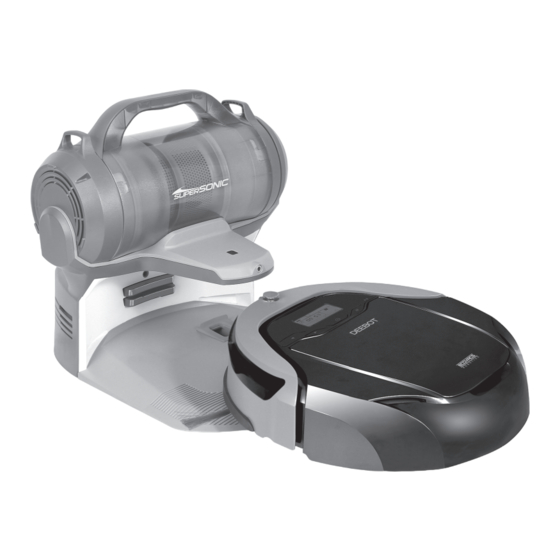

ECOVACS ROBOTICS DEEBOT 7 Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. ECOVACS ROBOTICS Anleitungen
  4. Staubsauger
  5. DEEBOT 7 Serie
  6. Benutzerhandbuch

ECOVACS ROBOTICS DEEBOT 7 Serie Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

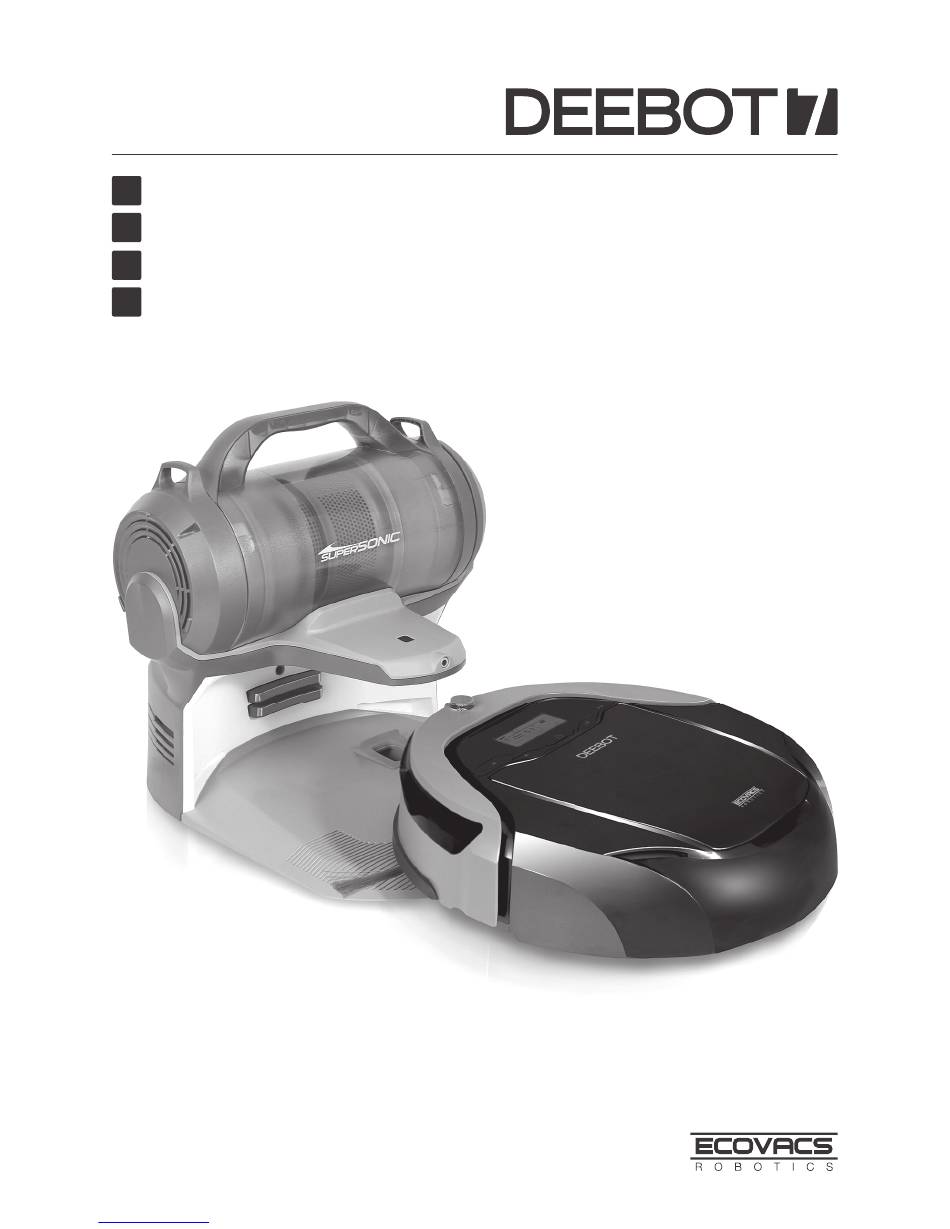

Instruction Manual
EN
Mode d'emploi
FR
Benutzerhandbuch
DE
Manual de instrucciones
ES
Downloaded from
www.Manualslib.com
manuals search engine
