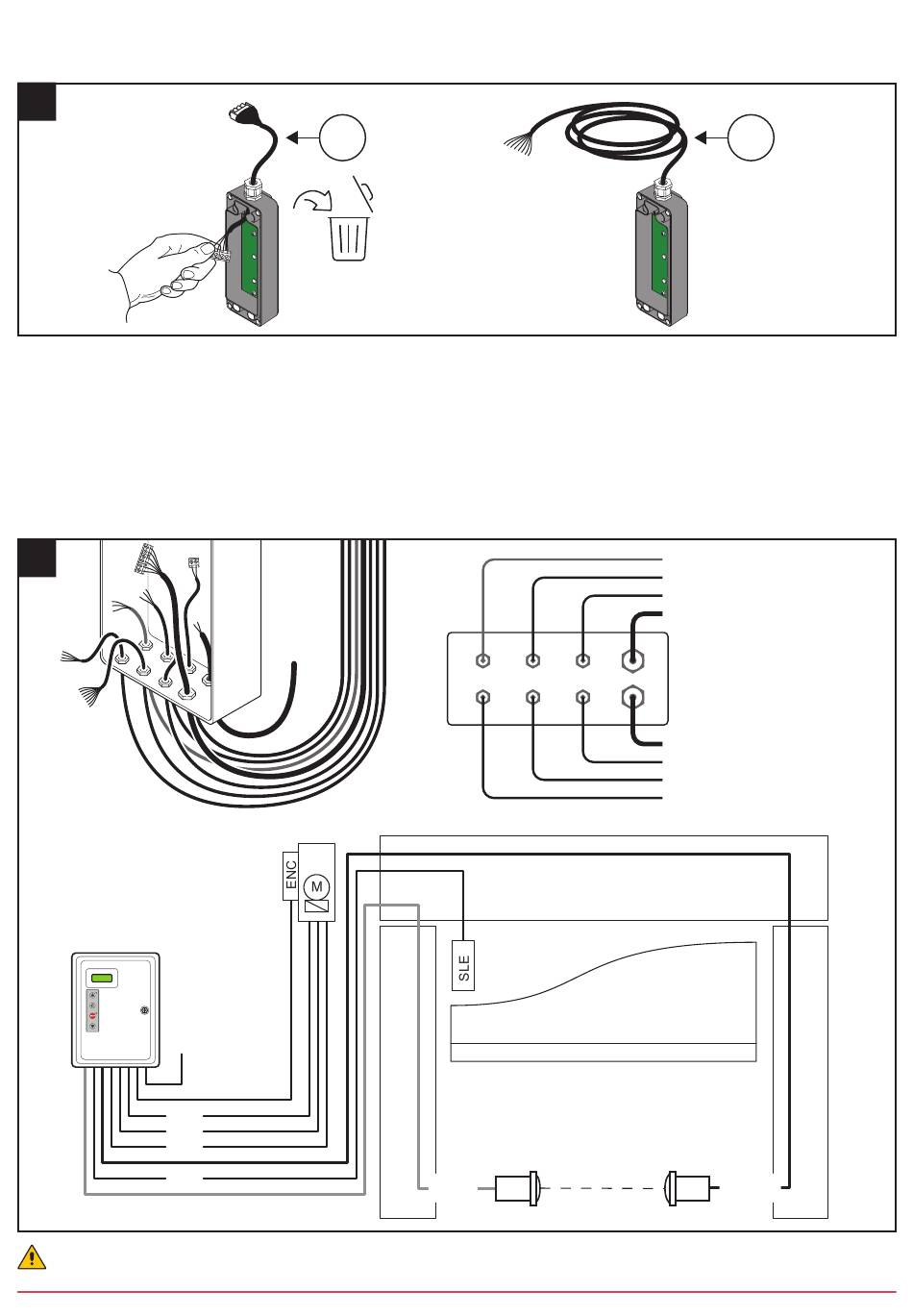

4.2. SLE VERBINDUNG (PRIMÄRE SICHERHEIT)
Lösen und entfernen sie die Verbindung der Verkabelung 9016 von der SLE. Führen sie die Verkabelung 8457 ein und
stecken sie die Anschlussbuchse auf die SLE PCB (Abb. 15).
15
4.3 ANSCHLÜSSE ZUR REGLERPLATINE
Stecken sie die Kabel in die entsprechenden Kabelanschlüsse:
Wertgeber - Kabelanschluss 1
SLE (8457) - Kabelanschluss 2
Schliessen sie alle Kabel an die Reglerplatine, wie in par. 5.1 dargestellt.
Im Fall dass das Tor gereinigt wird, ist es vorzuziehen die Kabel nicht in geschlossenen Kabeldurchführungen zu lassen um
so einer Wasserlast vorzubeugen und um trotzdem offene Halterungen bereit zu stellen um die Kabel zu befestigen. Abb.
16 zeigt schematisch die Kabelverbindungen und deren Position.
16
230 V
9634
9635
9635
8457
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
0DT872 2020-03-20
9016
230V
Grau
- 6 -
Fotozelle - Kabelanschluss 5 und 6
Stromversorgung (nicht mitgeliefert) - Kabelanschluss 8
5
6
7
8
1
2
3
4
Tx
Rx
8457
Fotozelle RX
Fotozelle TX
Thermischer Schutz (9634)
Netzanschluss 230V
Motor (9635)
Bremse (9635)
SLE (8457)
Wertgeber
Schwarz
