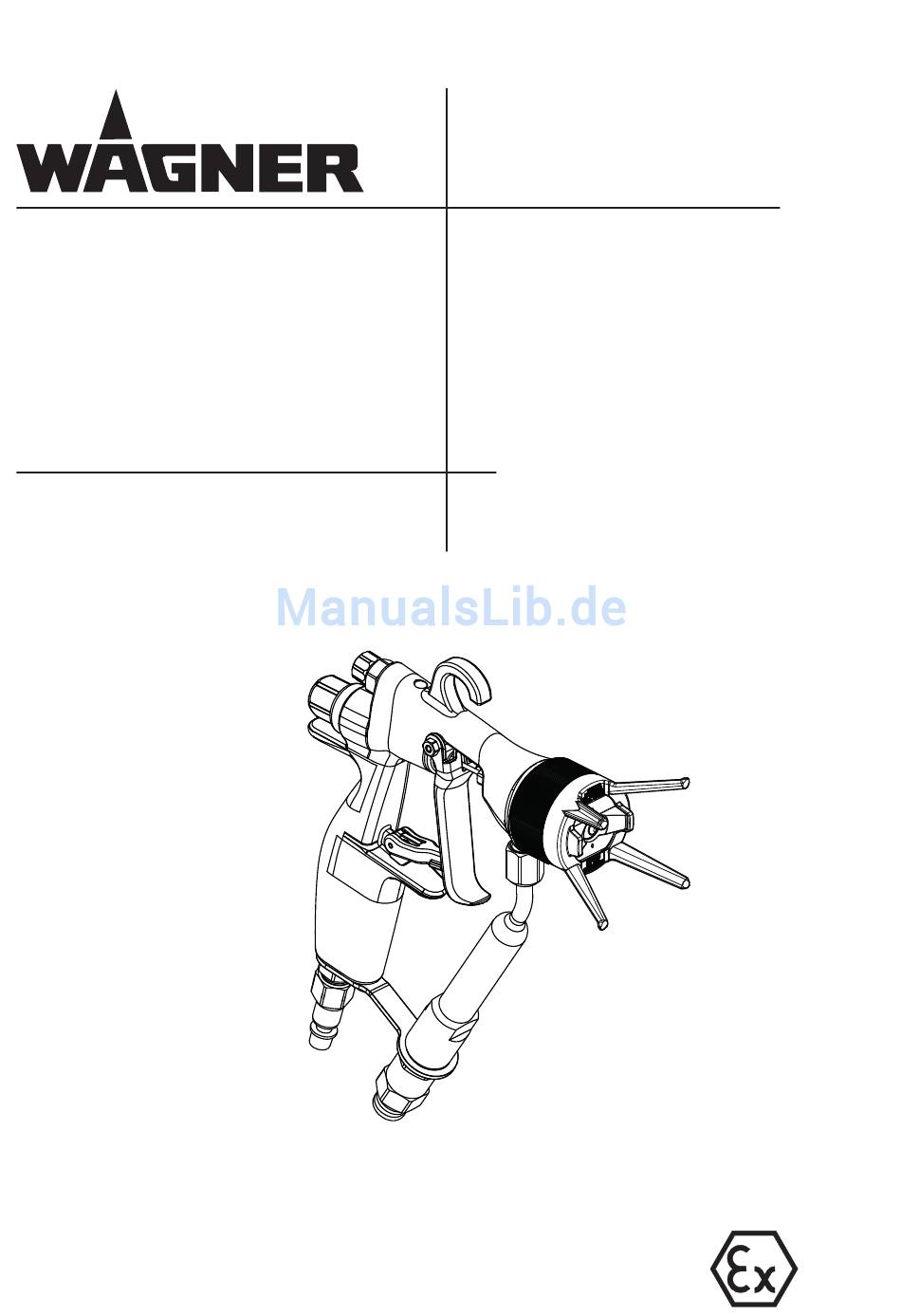

- Seite 1 Originalbetriebsanleitung - D - Betriebsanleitung AC 4500 Professional AirCoat Sprühpistole 2365830 03 / 2016 II 2G c IIC T6 X...
-
Seite 2: Inhaltsverzeichnis
AC 4500 Inhaltsverzeichnis SICHERHEITSVORSCHRIFTEN _________________ 1 Erklärung der verwendeten Symbole EINFÜHRUNG________________________________ 3 Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das Gerät hin. Unter Verarbeitbare Materialien ____________________________3 diesem Symbol finden Sie wichtige Technische Daten ___________________________________3 Informationen, wie Sie Verletzungen und Übersicht Pistole ____________________________________3 Schäden am Gerät vermeiden. -
Seite 3: Sicherheitsvorschriften
AC 4500 • NIEMALS eine Pistole ohne Abzugsicherung und SICHERHEITSVORSCHRIFTEN funktionsfähigen Abzugbügel verwenden. • Das gesamte Zubehör muss mindestens für den maximalen Bitte lesen Sie die Bedienungsanleitung genau durch und be- Betriebsdruck des-Spritzgeräts zugelassen sein. Dies achten Sie die Sicherheitshinweise. Bewahren Sie die Bedie- betrifft Spritzdüsen, Verlängerungen und den Schlauch. -
Seite 4: Explosionsschutz Kennzeichnung
AC 4500 Vor jedem Einsatz alle Schläuche auf Schnitt-, Leck- EXPLOSIONSSCHUTZ KENNZEICHNUNG und Scheuerstellen sowie auf Verformungen des Schlauchmantels kontrollieren. Die Kupplungen auf Kennzeichnung X: Unversehrtheit und festen Sitz kontrollieren. Den Schlauch sofort ersetzen, wenn einer der erwähnten Die Pistole entspricht Ex II 2G c IIC T6 X und ist nach der Richt- Fehler festgestellt wird. -
Seite 5: Einführung
Laugen, Beizen, Klarlacke, Trennmittel, usw. auf Lösemittel- sowie Wasserbasis. Luftanschluss Filtergehäuse Die Verarbeitung anderer Beschichtungsstoffe sollte nur nach Rückfrage bei der Firma Wagner erfolgen, Materialanschluss da die Haltbarkeit und auch die Sicherheit des Gerätes dadurch beeinträchtigt werden können. Technische Daten Markierungen auf der Düse... -
Seite 6: Verwendung Der Pistolenabzugssicherung
AC 4500 Verwendung der Pistolenabzugssicherung Düsengröße und Pistolenfilter müssen auf einander abgestimmt sein (bei Auslieferung ist ein roter Filter Abzugsbügel immer verriegeln wenn die Pistole vormontiert). Die korrekte Kombination entnehmen nicht benutzt wird oder Reinigungs-Wartungsar- Sie bitte den Düsentabellen im Kapitel Zubehör. beiten durchgeführt werden. -
Seite 7: Bedienung
AC 4500 BEDIENUNG Reinigung einer verstopften AirCoat Düse (Abb. 7) Druckentlastung an Pistole und Gerät vornehmen. Sprühgerät in Betrieb nehmen (s. hierzu Abzugsbügel verriegeln. Betriebsanleitung des Sprühgerätes). Düsenschutz abschrauben und Luftkappe entfernen. Materialdruck an der Pumpe auf ca. 3 MPa (30 bar) AirCoat-Düse von Hand aus Luftkappe drücken und einstellen. -
Seite 8: Reinigung
AC 4500 REINIGUNG Düsendichtung Vor Reinigungs- oder Wartungsarbeiten den Luftkappe Druck aus Pistole und Sprühgerät entlasten. Düsenschutz Nur vom Hersteller empfohlenes Reinigungsmit- tel verwenden. Niemals in einen geschlossenen Behälter sprü- hen (dadurch entsteht ein explosives Luft-/Gas- gemisch). Düse HINWEIS: Spritzpistole nicht in Lösemittel eintauchen. Tägliche Reinigung Druckentlastung an Pistole und Gerät vornehmen. -
Seite 9: Behebung Von Störungen
AC 4500 BEHEBUNG VON STÖRUNGEN ART DER STÖRUNG MÖGLICHE URSACHE MASSNAHMEN ZUR BEHEBUNG DER STÖRUNG Es wird zu wenig Materialdruck zu niedrig Materialdruck erhöhen Material gefördert Filter verstopft Filter reinigen oder austauschen Düse verstopft Düse reinigen Düse zu klein Düse austauschen, siehe Düsentabelle Schlechtes Spritz- Düse zu groß... -
Seite 10: Ersatzteile
AC 4500 ERSATZTEILE Pos. Artikel Nr. Bezeichnung Pos. Artikel Nr. Bezeichnung 394333 Hintere Abdeckung 9974245 O-Ring 9894283 Feder 394252 Ventilaufnahme komplett 9999500 Feder 394338 Innere Dichtung 2366015 Dichtungs_Set Pistole (inkl. Pos. 5-7) 394339 Äußere Dichtung 394327 Verschraubung 524375 Luftkappe AirCoat Düse (s. Düsentabelle auf Seite 9/10) 2366016 Dichtung 524376... -
Seite 11: Zubehör
AC 4500 ZUBEHÖR LUFTKAPPEN AIRCOAT Bestell-Nr. Benennung 394910 Luftkappe LV kompl. (rot) für lösemittelhaltige Materialien 394911 Luftkappe HV kompl. (blau) für wasserverdünnbare Materialien 394912 Luftkappe kompl. (grün) für wasserverdünnbare und lösemittelhaltige Materialien AIRCOAT-DÜSEN Empfohlene Spaltfilter Bohrungs-ø Spritz- Bestell-Nr. Markierung inch; mm winkel Anwendung B_02280... -
Seite 12: Einsteckfilter
AC 4500 Empfohlene Spaltfilter Bohrungs-ø Spritz- Bestell-Nr. Markierung inch; mm winkel Anwendung B_02280 Rostschutzfarben 379219 19/20 0.019-0.48 Latexfarben 379319 19/30 0.019-0.48 379419 19/40 0.019-0.48 379519 19/50 0.019-0.48 379619 19/60 0.019-0.48 379819 19/80 0.019-0.48 Glimmerfarben 379221 21/20 0.021-0.53 Zinkstaubfarben 379421 21/40 0.021-0.53 Rostschutzfarben 379521... -
Seite 13: Servicenetz In Deutschland
Heidersdorf in Sachsen J. Wagner GmbH Service-Stützpunkt Olbernhauer Straße 11 09526 Heidersdorf Tel. 03 73 61 / 1 57 07 Telefax 03 73 61 / 1 57 08 WAGNER KONTAKTNETZ DEUTSCHLAND, IM INTERNET ZU FINDEN UNTER: WWW.WAGNER-GROUP.COM/PROFI... -
Seite 14: Wichtiger Hinweis Zur Produkthaftung
Gewerbeaufsichtsamt) der Gebrauch des gesamten Gerätes gegen und aus der Garantie nicht mehr geltend gemacht wer- untersagt werden. den. Mit Original WAGNER Zubehör und Ersatzteilen haben Sie die 3. Abwicklung Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. Zeigen sich innerhalb der Garantiezeit Fehler in Material, Ver- GARANTIEERKLÄRUNG... -
Seite 15: Ce-Konformitätserklärung
Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Wagner-Originalteile sind. Hiermit erklären wir, dass die Bauart der Spritzpistole bei Produkten, an denen Veränderungen oder Ergänzungen Wagner AC 4500 Professional vorgenommen wurden. bei Produkten mit entfernter oder unlesbar gemachter folgenden einschlägigen Bestimmungen entspricht:... -
Seite 16: Europa-Servicenetz
AC 4500 EUROPA-SERVICENETZ / EUROPEAN SERVICE NETWORK / RÉSEAU DE SERVICE APRÈS-VENTE EN EUROPE RETE DI ASSISTENZA EUROPEA / EUROPA – SERVICENETWERK J. Wagner Ges.m.b.H. Wagner Spraytech Wagner Spraytech (UK) Limited Ottogasse 2/20 Scandinavia A/S The Coach House 2333 Leopoldsdorf Helgeshøj Allé...
