Konfi guration

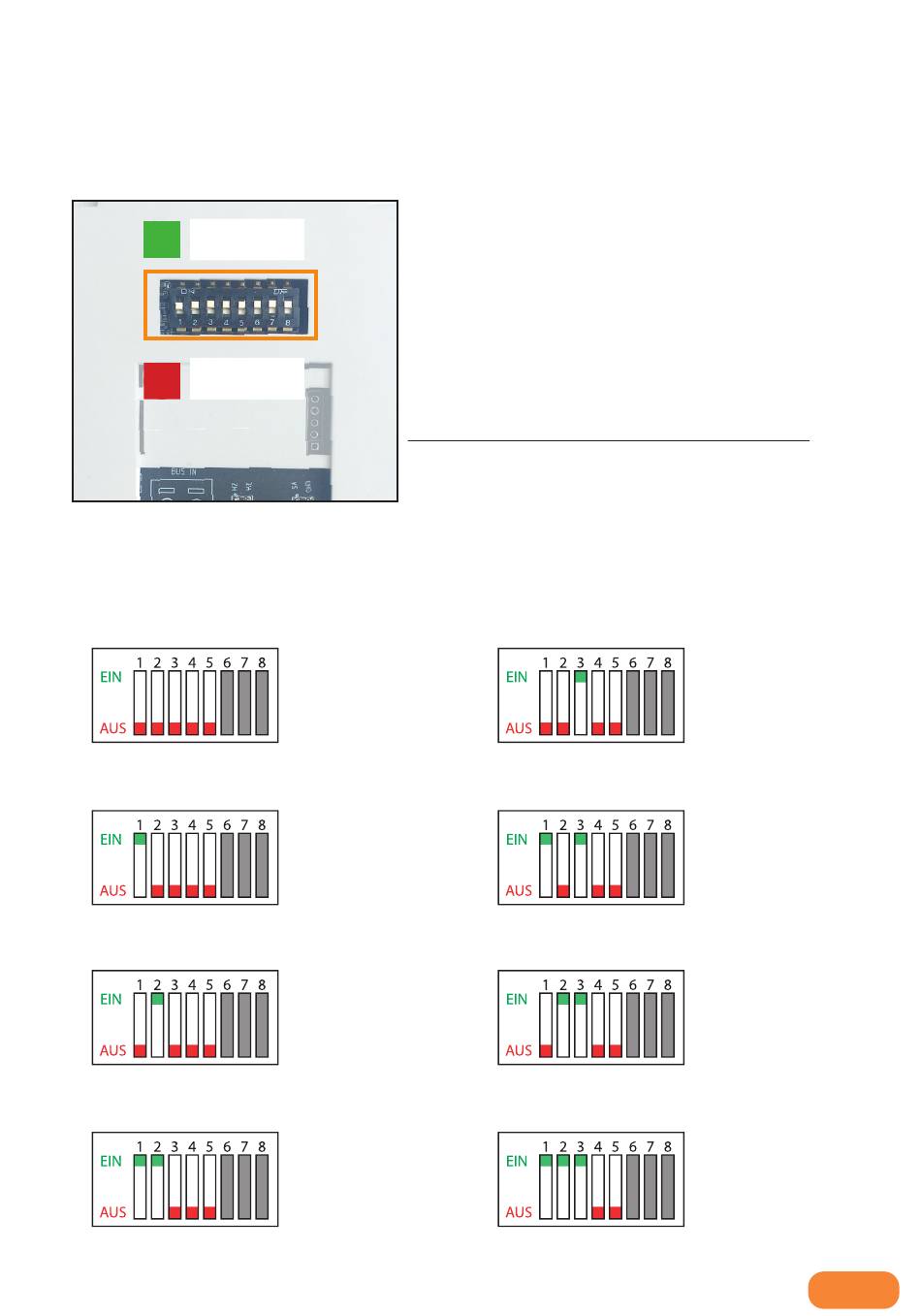

DIP-Schalter des Monitors
An der Rückseite der Sprechstelle befi nden sich 8 DIP-Schalter�
DIP-Schalter
EIN
OBEN = EIN
DIP-Schalter
AUS
UNTEN = AUS
Monitore Klingeltasten zuordnen
Ordnen Sie jede Sprechstelle einer Klingeltaste zu!
Wenn eine Klingeltaste gedrückt wird, geht die Sprechstelle an, die dieser Klinteltaste zugeordnet ist�
(Siehe nächste Seite zur Verdeutlichung)
DIP1 bis DIP5
AUS
→
Sprechstelle Klingeltaste 1 zuordnen�
DIP1
EIN
→
Sprechstelle Klingeltaste 2 zuordnen�
DIP2
EIN
→
Sprechstelle Klingeltaste 3 zuordnen�
DIP1+2
EIN
→
Sprechstelle Klingeltaste 4 zuordnen�
Die DIP-Schalter haben folgende Funktion:
DIP1 bis DIP5 → Sprechstelle einer Klingeltaste zuordnen
DIP6, DIP7 → Master/Slave Einstellung
DIP8 → Endwiderstand einstellen
DIP8 bei letzter Sprechstelle immer auf AN stellen!
DIP3
EIN
→
Sprechstelle Klingeltaste 5 zuordnen�
DIP1+ DIP3
Sprechstelle Klingeltaste 6 zuordnen�
DIP2 + DIP3
Sprechstelle Klingeltaste 7 zuordnen�
DIP1+DIP2+DIP3
Monitor Klingeltaste 8 zuordnen�
EIN
→
EIN
→
EIN
→
7
