Nicht belegt: Weder Heizen noch Kühlen sind innerhalb des einstell-
baren Temperaturintervalls mit konfigurierbaren Min/Max-Begrenzungen
(WE Min = 15 °C, Max = 30 °C) aktiv. Dieser Modus wird aktiviert,
wenn die Präsenztaste länger als 5 Sekunden gedrückt wird.
Aus: Heizen und Kühlen sind nicht aktiv. Jedoch darf die Raum-
temperatur die eingestellte Mindesttemperatur (WE = 8 °C) nicht
unterschreiten. Dieser Modus wird bei offenem Fenster aktiviert (oder
wenn die Präsenztaste länger als 5 Sekunden gedrückt wird, sofern
das im Parametermenü zuvor konfiguriert wurde).
Voreingestellter Betriebsmodus
„Belegt" ist der voreingestellte Betriebsmodus. Dieser Modus kann im
Parametermenü, Parameter 45, auf Standby umgestellt werden.
Präsenzmelder
Um das Umschalten zwischen Standard-Betriebsmodus und Bypass
vor Ort zu steuern, wird ein Präsenzmelder angeschlossen.
Sollwert
Im Belegt-Modus arbeitet der Regler mit einem Sollwert für Heizen
(WE = 22 °C) oder Kühlen (WE = 24 °C), der mit den Tasten ERHÖHEN
oder SENKEN geändert werden kann.
Mit der ERHÖHEN-Taste wird der aktuelle Sollwert in Schritten von
0,5 °C mit jedem Drücken bis zur Höchstgrenze (+3 °C) erhöht. Mit
der SENKEN-Taste wird der aktuelle Sollwert in Schritten von 0,5 °C
mit jedem Drücken bis zur Höchstgrenze (-3 °C) gesenkt.
Das Umschalten zwischen Heiz- und Kühlsollwert geschieht je nach
Heiz- und Kühlbedarf im Regler automatisch.
Auswahl Sollwert-Display, siehe Parameter 74.
Ventilatorregelung
Der RC-DFO besitzt einen Ventilatorschalter mit den folgenden
Positionen:
AUTO
Automatische Regelung der Ventilatorstufe, um
die gewünschte Raumtemperatur zu halten.
0
Ventilator abgeschaltet.
I
Niedrigste Stufe, manuelle Einstellung.
II
Mittlere Stufe, manuelle Einstellung.
III
Höchste Stufe, manuelle Einstellung.
Frostschutz
Unabhängig vom Betriebsmodus wird die Heizregelung zwangsein-
geschaltet, sobald die Raumtemperatur unter 8 °C (WS) fällt. Wenn
die Temperatur wieder über 8 °C liegt, wird automatisch zurück in den
Normalbetrieb geschaltet.
Kondensationsmelder
Bei Kondensation wird die Kühlregelung blockiert. Wenn keine
Kondensation mehr vorhanden ist, wird automatisch zurück in den
Normalbetrieb geschaltet.
Benutzung des Displays
Anzeigen

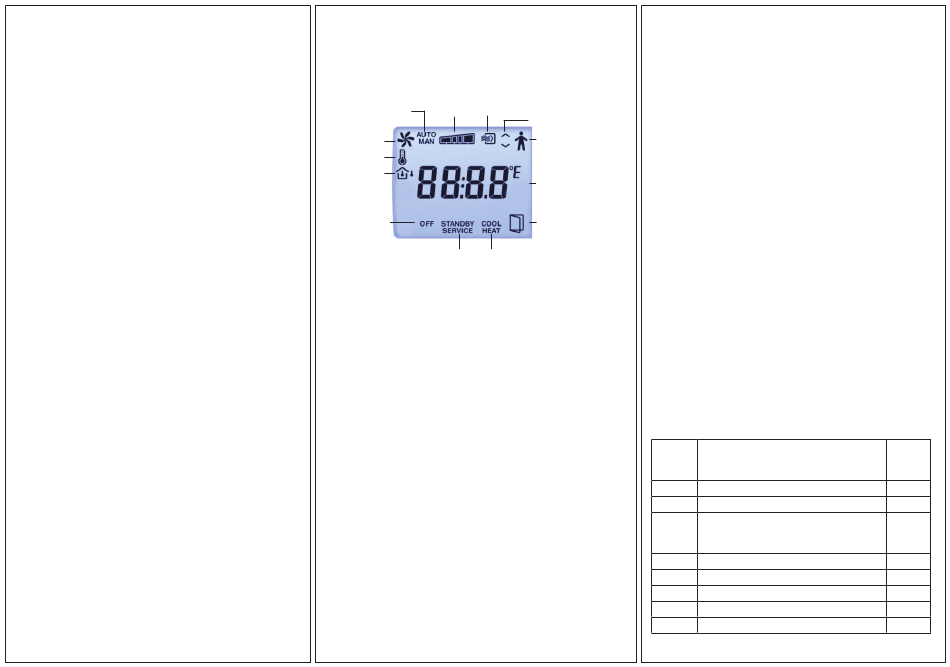

Im Display erscheinen folgende Anzeigen:
Aktuelle Ventilatorstufe
(0, 1, 2, 3)
Automatik/
Zwangslüftung
Manuell-Anzeige
für den Ventilator
Ventilator
Sollwert
Innen-/Außen-
temperatur
AUS: Nicht
belegt (zeigt
auch die
Temperatur)
STANDBY: Stand-
KÜHL./HEIZ.: Zeigt an, ob der
oder Aus-
by-Anzeige
Regler gemäß dem Heiz- oder
Anzeige
Kühlsollwert regelt
(nur AUS)
SERVICE: Para-
meter einstellen
Tasten
Der RC-DFO hat folgende Tasten:
•
Präsenztaste
Wird die Präsenztaste hingegen länger als 5 Sekunden gedrückt,
schaltet der Regler unabhängig vom aktuellen Betriebsmodus in den
Betriebsmodus Aus/Nicht belegt um. Welcher Betriebsmodus beim
Ausschalten aktiviert werden soll, Aus oder Nicht belegt, kann über
das Display konfiguriert werden. Die Werkseinstellung ist, dass Nicht
belegt aktiviert ist.
Wenn die Präsenztaste kürzer als 5 Sekunden gedrückt wird,
während der Regler ausgeschaltet oder im Standard-Betriebsmodus
ist, schaltet der Regler in den Betriebsmodus Bypass um. Wenn die
Präsenztaste kürzer als 5 Sekunden gedrückt wird, während der
Regler im Bypass-Modus ist, schaltet er in den Standard-Betriebs-
modus zurück. Der Zeitraum, den der Regler sonst vor Umschalten
im Bypass-Modus bleibt, kann eingestellt werden (WE = 2 Stunden).
•
ERHÖHEN-Taste
•
SENKEN-Taste
RC-DFO
Parameter einstellen
Parameter ändern
Im Parametermenü können verschiedene Parameter eingestellt
werden. Die Parameterliste wird aufgerufen, indem die ERHÖHEN-
und SENKEN-TASTE ca. 5 Sekunden lang und danach zweimal die
ERHÖHEN-Taste gedrückt wird, bis SERVICE im Display erscheint.
Im Display erscheint zuerst nur Parameternummer 1. Mithilfe der
ERHÖHEN- und SENKEN-Tasten kann zwischen den Parametern
Veränderbarer Wert
geblättert werden.
Präsenzanzeige
Wenn der gewünschte Parameter erscheint, Präsenztaste zum Aus-
wählen drücken. Anstatt der Parameter-Nummer erscheint die gegen-
wärtige Einstellung (Wert). Der Wert kann mit den ERHÖHEN- und
Aktuelle Raum-
SENKEN-Tasten geändert werden. Wenn eine der Tasten gedrückt ge-
temperatur in °C mit
halten wird, wird der Wert nach und nach erhöht oder gesenkt, zuerst
einer Kommastelle
langsam, und danach in 3er- und 4er-Schritten alle 2 bis 3 Sekunden.
Offenes Fenster
Bestätigen/Rückstellen
Drücken Sie erneut die Präsenztaste, um einen Parameter zu bestäti-
gen und zu speichern. Im Display wird wieder die Parameternummer
angezeigt. Drücken Sie die ERHÖHEN und SENKEN-Taste kurz
gleichzeitig, um zum Ausgangswert zurückzukommen, d.h. der Wert,
bevor er geändert wurde. Der Ausgangswert wird wieder im Display
angezeigt.
Rückkehr zum normalen Display
Wenn ein Menü aufgerufen wurde, erscheint die normale Displayanzeige
automatisch wieder nach ca. einer Minute oder bei gleichzeitigem Drücken
der ERHÖHEN- und SENKEN-Taste.
Am Ende der Liste, nach dem letzten Parameter, steht „Exit". Die Para-
meterliste kann ebenfalls verlassen werden, indem die Präsenz taste
bei „Exit" gedrückt wird. Durch Drücken der ERHÖHEN- Taste wird zum
ersten, und mit der SENKEN-Taste zum letzten Parameter geblättert.
Parameternummer
Folgende Parameter können im Parametermenü geändert werden:
Para-
Beschreibung
meter-
nummer
1
Basissollwert Heizen
2
Basissollwert Kühlen
3
Neutrale Zone bei Standby.
SW Heizen = Basis-SW Heizen - 3.
SW Kühlen = Basis-SW Kühlen + 3.
4
Sollwert Heizen bei Nicht belegt
5
Sollwert Kühlen bei Nicht belegt
6
Sollwert Frostschutz
7
P-Band für Raumregler
8
I-Zeit (s) für Raumregler
WE
22 °C
24 °C
3 °C
15 °C
30 °C
8 °C
10 °C
300 s
16
