7. Anschluss für Signalkabel der Rückwandplatine zu Schlitten 1

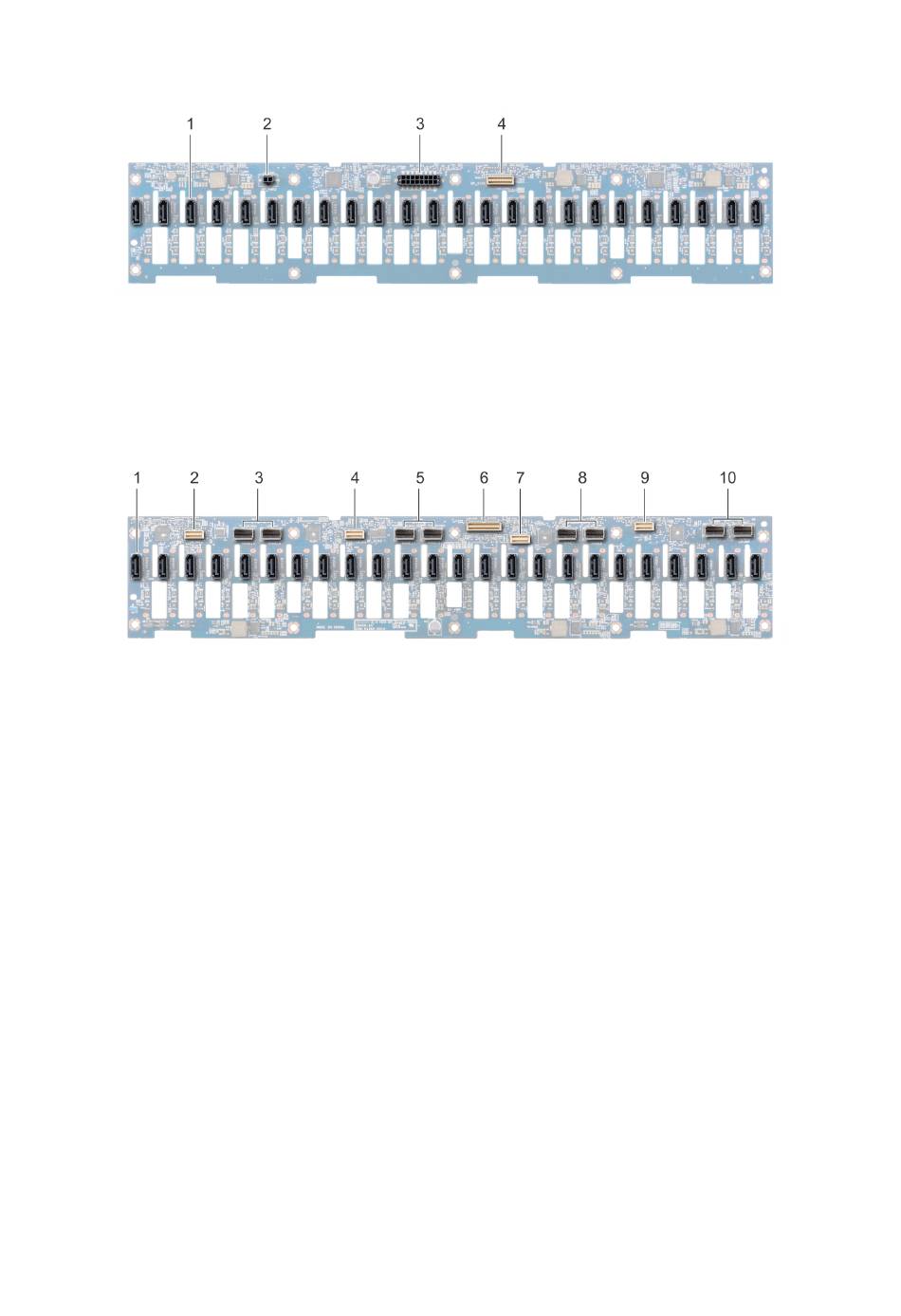

Die folgende Abbildung zeigt die Rückwandplatine für 24 2,5-Zoll-Laufwerke:
Abbildung 58. Rückwandplatine für 24 2,5-Zoll-Laufwerke
1. SATA-Anschluss (24)
2. Stromanschluss der Erweiterungsplatine
3. Stromversorgungsanschluss der Rückwandplatine
4. Signalanschluss der Rückwandplatine
Die folgende Abbildung zeigt die Rückwandplatine für 24 2,5-Zoll-Laufwerke mit NVMe-Unterstützung:
Abbildung 59. Rückwandplatine für 24 2,5-Zoll-Laufwerke mit NVMe-Unterstützung
1. SATA-Anschluss (24)
2. Signalkabel zu Schlitten 4
3. NVMe-Ports 19 und 18 zu Schlitten 4
4. Signalkabel zu Schlitten 3
5. NVMe-Ports 13 und 12 zu Schlitten 3
6. Anschluss für das Kabel der Chassis Management-Platine
7. Signalkabel zu Schlitten 2
8. NVMe-Ports 7 und 6 zu Schlitten 2
9. Signalkabel zu Schlitten 1
10. NVMe-Ports 1 und 0 zu Schlitten 1
SAS-Erweiterungsplatine
Die SAS-Erweiterungsplatine ist erforderlich, wenn 1-Volume-Konfigurationen aus mehr Laufwerken genutzt werden sollen. Mithilfe einer
Erweiterungsplatine kann das C6400 den verfügbaren Laufwerkspeicherplatz im Laufwerkschacht maximieren. Ein einzelne
Erweiterungsplatine im C6400-Gehäuse unterstützt bis zu 24 Laufwerke. Die Erweiterungsplatine wird über miniSAS-Laufwerkanschlüsse
an die Rückwandplatine für 24 2,5-Zoll-Laufwerke angebunden.
Die folgende Abbildung zeigt die SAS-Erweiterungsplatine:
