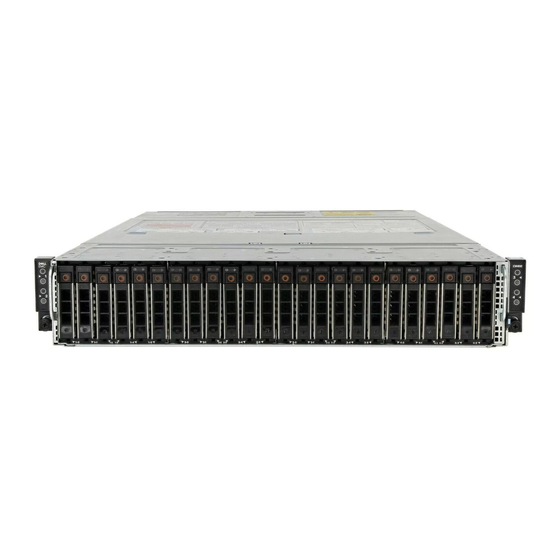

Dell EMC PowerEdge C6420
Installations- und Service-Handbuch
Vorschriftenmodell: E43S Series
Vorschriftentyp: E43S001
December 2020
Rev. A13

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge C6420

Inhaltszusammenfassung für Dell EMC PowerEdge C6420

  • Seite 1 Dell EMC PowerEdge C6420 Installations- und Service-Handbuch Vorschriftenmodell: E43S Series Vorschriftentyp: E43S001 December 2020 Rev. A13...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 –2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Dell EMC PowerEdge C6420 – Überblick................6 Unterstützte Konfigurationen.............................. 6 Rückansicht des PowerEdge C6420-Schlittens........................8 Anzeigecodes der Netzwerkports............................9 Zuordnung von Einschüben zu Laufwerken........................11 Expander-Verzonung................................11 Ausfindigmachen der Service-Tag-Nummer Ihres Systems...................13 Etikett mit Systeminformationen............................14 Kapitel 2: Anfängliche Systemeinrichtung und Erstkonfiguration............17 Einrichten Ihres Systems..............................
  • Seite 4 Initialisieren des TPM 1.2 für TXT-Benutzer.......................83 Initialisieren des TPM 2.0 für TXT-Benutzer......................83 Kapitel 4: Systemdiagnose......................85 Integrierte Dell-Systemdiagnose............................85 Ausführen der integrierten Systemdiagnose vom Start-Manager................85 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller........... 85 Bedienelemente der Systemdiagnose......................... 86 Inhaltsverzeichnis...
  • Seite 5 Jumper-Einstellungen auf der Systemplatine........................87 Systemplatinenanschlüsse..............................87 Deaktivieren vergessener Kennworte..........................88 Kapitel 6: Wie Sie Hilfe bekommen....................89 Kontaktaufnahme mit Dell EMC............................89 Feedback zur Dokumentation............................89 Zugriff auf Systeminformationen mithilfe von QRL......................89 Quick Resource Locator (QRL) für C6400- und C6420-Systeme.................90 Automatische Unterstützung mit SupportAssist......................90 Informationen zum Recycling oder End-of-Life-Service....................90...

  • Seite 6: Kapitel 1: Dell Emc Poweredge C6420 - Überblick

    Dell EMC PowerEdge C6420 – Überblick Der PowerEdge C6420-Einschub unterstützt bis zu zwei skalierbare Intel Xeon-Prozessoren mit 28 Cores pro Prozessor. Der Schlitten unterstützt auch dedizierte Mezzanine-, PCIe- und Open Compute Project (OCP)-Adapter für Erweiterung und Konnektivität. ANMERKUNG: Der skalierbare Intel Xeon-Prozessor mit Fabric-Anschluss wird auch als Native Omnipath bezeichnet.

  • Seite 7: Gehäusekonfiguration - Zusammenfassungstabelle

    Tabelle 1. Gehäusekonfiguration – Zusammenfassungstabelle PE C6400-Gehäusekonfiguration PEC6420-Unterstützung PEC6525-Unterstützung 24 x 2,5“-SAS/SATA-Rückwandplatine 8 x 2,5"-NVME + 16 x 2,5"-SAS/SATA- Rückwandplatine 12 x 3,5“-SAS/SATA-Rückwandplatine Ohne Datenträger, ohne Rückwandplatine Expander-Rückwandplatine Nein 24 x 2,5"-All/PURE NVME- Nein Rückwandplatine Dell EMC PowerEdge C6420 – Überblick...

  • Seite 8: Rückansicht Des Poweredge C6420-Schlittens

    Integrated Dell Remote Access Controller unter www.dell.com/ idracmanuals. Mini-DisplayPort Ermöglicht das Anschließen eines Bildschirms an das System. Weitere Informationen finden Sie im Abschnitt Technische Daten. iDRAC Direct-Mikro-USB- Ermöglicht das Verbinden eines Anschluss tragbaren Geräts mit dem Schlitten Dell EMC PowerEdge C6420 – Überblick...

  • Seite 9: Anzeigecodes Der Netzwerkports

    Tabelle 3. Anzeigecodes des QSFP-Ports auf der OCP-Karte Status der Verbindung QSFP obere grüne LED QSFP untere grüne LED Keine Verbindung / Nicht verbunden InfiniBand physische Verbindung - Keine Grün logische Verbindung Logische InfiniBand-Verbindung – kein Grün Grün Datenverkehr Dell EMC PowerEdge C6420 – Überblick...
  • Seite 10 Die NIC ist mit einem gültigen Netzwerk bei maximaler Port-Geschwindigkeit grün verbunden. Verbindungsanzeige leuchtet gelb Die NIC ist mit weniger als ihrer maximalen Portgeschwindigkeit an ein zulässiges Netzwerk angebunden. Die Aktivitätsanzeige blinkt grün Netzwerkdaten werden gesendet oder empfangen. Dell EMC PowerEdge C6420 – Überblick...

  • Seite 11: Zuordnung Von Einschüben Zu Laufwerken

    Eine SAS-Erweiterungsplatine ermöglicht höhere Single-Volume-Festplattenkonfigurationen. Ein integriertes Expandergerät erweitert das Laufwerkprofil jedes einzelnen Einschubs. Das Dell EMC PowerEdge C6400-Gehäuse unterstützt den gleichzeitigen Zugriff von vier Einschüben auf einen einzelnen Expander- Controller. Das Gehäuse bietet zwei Expander-Verzonungsoptionen: ● Bis zu 6 SAS/SATA-Geräte jedes einzelnen Einschubs im geteilten Modus (6+6+6+6)
  • Seite 12 ● Bis zu 12 SAS/SATA-Geräte von Einschub 1 und Einschub 3 im Verzonungsmodus (12+12) ANMERKUNG: ● Installieren Sie Expander-Firmware 2.07 oder höher, um diese Konfigurationen zu unterstützen ● Der Expander-Modus ist nur mit einer PERC-Karte möglich und wird von integrierten SATA-Controllern nicht unterstützt. Dell EMC PowerEdge C6420 – Überblick...

  • Seite 13: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems

    Das System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert. Der Express- Servicecode und die Service-Tag-Nummer befinden sind auf der Rückseite des Einschubs durch Herausziehen der EST-Nummer ersichtlich. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Abbildung 7. Ausfindigmachen der Service-Tag-Nummer Ihres Systems 1.

  • Seite 14: Etikett Mit Systeminformationen

    Etikett mit Systeminformationen Informationen zur Systemplatine Abbildung 8. Systemplatinenanschlüsse Dell EMC PowerEdge C6420 – Überblick...

  • Seite 15: Mechanische Übersicht

    Mechanische Übersicht Abbildung 9. Mechanische Übersicht Informationen zum Arbeitsspeicher Abbildung 10. Informationen zum Arbeitsspeicher Dell EMC PowerEdge C6420 – Überblick...

  • Seite 16: Jumper-Einstellungen

    Jumper-Einstellungen Abbildung 11. Jumper-Einstellungen Dell EMC PowerEdge C6420 – Überblick...

  • Seite 17: Kapitel 2: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der integrierte Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren zu mehr Produktivität zu verhelfen und die Gesamtverfügbarkeit der Dell Systeme zu erhöhen. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie dabei, Systeme remote zu verwalten. Auf diese Weise wird der Bedarf an physischem Zugriff auf das System reduziert.

  • Seite 18: Melden Sie Sich Bei Idrac An

    Schnittstellen Dokument/Abschnitt iDRAC Direct und Siehe Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller unter www.dell.com/ Quick Sync 2 poweredgemanuals (optional) ANMERKUNG: Für den Zugriff auf iDRAC muss sichergestellt werden, dass Sie das Ethernet-Kabel an den iDRAC9-dedizierten Netzwerkport anschließen. Sie können auch den Zugriff auf iDRAC über das freigegebene LOM-Modus, wenn Sie sich dafür entschieden haben, wenn das System hat den freigegebenen LOM-Modus aktiviert.

  • Seite 19: Herunterladen Von Treibern Und Firmware

    Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 20: Kapitel 3: Installieren Und Entfernen Von Gehäusekomponenten

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 21: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    ● Steckschlüssel der Größe 4 ● Torx-Schraubenzieher der Größe T30 ● Erdungsband ● ESD-Matte Dell EMC PowerEdge C6420-Einschub Richtlinien zur Installation des Schlittens ANMERKUNG: Stellen Sie sicher, dass Sie in allen leeren Steckplätzen einen Schlittenplatzhalter einsetzen. Wird das Gehäuse ohne einen Platzhalter betrieben, kommt es zur Überhitzung.

  • Seite 22: Entfernen Eines Schlittens

    Abbildung 12. Richtlinien zur Installation des Schlittens Entfernen eines Schlittens Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. ANMERKUNG: Informationen zur Optimierung der thermischen Leistung finden Sie unter Richtlinien zur Schlitteninstallation. ANMERKUNG: Das Verfahren zum Entfernen eines Schlittenplatzhalters und das zum Entfernen eines Schlittens ist identisch. Schritte Drücken Sie auf den Halteriegel und schieben Sie den Schlitten mit dem Schlittenziehgriff horizontal aus dem Gehäuse heraus.
  • Seite 23 Abbildung 13. Entfernen eines Schlittens VORSICHT: Wenn Sie den Schlitten dauerhaft entfernen, installieren Sie umgehend einen Schlittenplatzhalter. Wird das Gehäuse für eine längere Zeit ohne einen Platzhalter betrieben, kann dies zu einer Überhitzung führen. Abbildung 14. Entfernen eines Schlittenplatzhalters Installieren und Entfernen von Gehäusekomponenten...

  • Seite 24: Einbauen Eines Schlittens

    Nächste Schritte Setzen Sie den Schlitten ein oder Setzen Sie einen Schlittenplatzhalter ein. Einbauen eines Schlittens Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. ANMERKUNG: Informationen zur Optimierung der thermischen Leistung finden Sie unter Richtlinien zur Schlitteninstallation. Schritte Schieben Sie den Schlitten waagerecht in das Gehäuse.

  • Seite 25: Perc-Batterie

    Abbildung 16. Einsetzen eines Schlittenplatzhalters PERC-Batterie Entfernen der PERC-Batterie Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Entfernen Sie den Schlitten aus dem Gehäuse. 4.

  • Seite 26: Einsetzen Der Perc-Batterie

    Abbildung 17. Entfernen der PERC-Batterie Nächste Schritte Setzen Sie die PERC-Batterie ein. Einsetzen der PERC-Batterie Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. 3. Setzen Sie den Einschub in das Gehäuse ein. 4.

  • Seite 27: Luftstromverkleidung

    Abbildung 18. Einsetzen der PERC-Batterie Nächste Schritte 1. Schließen Sie das Batteriekabel an die PERC-Karte an, falls es nicht verbunden ist. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Luftstromverkleidung Entfernen des Kühlgehäuses Voraussetzungen 1.

  • Seite 28: Luftstromverkleidung Einbauen

    Abbildung 19. Entfernen des Kühlgehäuses Nächste Schritte Installieren Sie das Kühlgehäuse. Luftstromverkleidung einbauen Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Setzen Sie das Kühlgehäuse in den Einschub ein. Richten Sie dabei das Scharnier des Kühlgehäuses auf den Steckplatz am Einschub aus.

  • Seite 29: Systemspeicher

    Abbildung 20. Luftstromverkleidung einbauen Nächste Schritte 1. Schließen Sie das Batteriekabel an die PERC-Karte an, falls es nicht verbunden ist. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Systemspeicher Richtlinien für Systemspeicher Das PowerEdge-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden.

  • Seite 30: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Tabelle 7. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1 Steckplätze A2 Steckplätze A3 Steckplätze A8 Steckplätze A5 Steckplätze A6 und A7 und A4 Prozessor 2 Steckplätze B1 Steckplätze B2 Steckplätze B3 Steckplätze B8 Steckplätze B5...

  • Seite 31: Betriebsartspezifische Richtlinien

    ● Unausgeglichene Arbeitsspeicherkonfigurationen führen zu Leistungseinbußen. Für optimale Leistung sollten Sie die Speicherkanäle also immer identisch bestücken, mit identischen DIMMs. ● Setzen Sie für maximale Leistung pro Prozessor jeweils sechs identische Speichermodule gleichzeitig ein (ein DIMM pro Kanal). Aktualisierung der DIMM-Bestückung im Modus „Performance Optimized“ (Leistungsoptimiert) bei vier bzw. acht DIMMs pro Prozessor: ●...
  • Seite 32 Arbeitsspeicherredundanz bietet keinen Schutz gegen nicht korrigierbare Mehrfachbitfehler. Dell Fault Resilient Mode Ist der Dell Fault Resilient Mode (Ausfallsicherer Dell Modus) aktiviert, erstellt das BIOS einen ausfallsicheren Arbeitsspeicherbereich. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die...

  • Seite 33: Entfernen Eines Speichermoduls

    Tabelle 9. Regeln für die Arbeitsspeicherbestückung (fortgesetzt) Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung ist zulässig. Erfordert mindestens 2 Bänke pro Kanal. Bestückungsreihenfolge bei A{1}, B{1}, A{2}, B{2}, A{3}, Bestücken Sie in dieser Reihenfolge. mehreren redundanten Bänken B{3} … Eine ungerade Anzahl pro Prozessor ist zulässig.

  • Seite 34: Installieren Eines Speichermoduls

    Nächste Schritte Bauen Sie das Speichermodul ein. VORSICHT: Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Das Verfahren zum Installieren einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren für die Installation eines Speichermoduls. Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1.

  • Seite 35: Stützhalterung

    3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System- Setups > System-BIOS > Speichereinstellungen. In den Memory Settings (Speichereinstellungen) muss die Systemspeichergröße mit der aktualisierten Kapazität des installierten Speichers übereinstimmen. 4.

  • Seite 36: Verbindungsplatine Und Pcie-Kabel

    Schritte 1. Setzen Sie die Stützhalterung in den Einschub. 2. Bringen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben zur Befestigung der Halterung wieder an. Abbildung 25. Einbauen der Stützhalterung Nächste Schritte Installieren Sie den Einschub im Gehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 37: Einbauen Der Verbindungsplatine Und Der Pcie-Kabel

    Abbildung 26. Entfernen der Verbindungsplatine und des SATA-Kabels Nächste Schritte Bauen Sie die Verbindungsplatine und die PCIe-Kabel ein. Einbauen der Verbindungsplatine und der PCIe-Kabel Voraussetzungen ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es vom Schlitten entfernen. Sie müssen das Kabel später wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird.

  • Seite 38: Prozessor Und Kühlkörpermodul

    VORSICHT: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. ANMERKUNG: In einem Schlitten, der mit gemischten CPUs konfiguriert wurde, – ein Fabric-Prozessor im CPU2-Sockel und ein Fabric-Prozessor im CPU1-Sockel –...

  • Seite 39: Entfernen Des Prozessor- Und Kühlkörpermoduls

    Entfernen des Prozessor- und Kühlkörpermoduls Voraussetzungen WARNUNG: Der Kühlkörper fühlt sich nach dem Ausschalten des Systems möglicherweise noch eine Zeit lang heiß an. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2.

  • Seite 40: Installieren Eines Prozessor- Und Kühlkörpermoduls

    Abbildung 28. Entfernen des Prozessor- und Kühlkörpermoduls Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Installieren eines Prozessor- und Kühlkörpermoduls Voraussetzungen VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors. 1.
  • Seite 41 ANMERKUNG: Halten Sie das Prozessor-Kühlkörper-Modul parallel zur Systemplatine, um die Komponenten nicht zu beschädigen. 2. Drücken Sie die blauen Halteklammern nach innen, damit der Kühlkörper einrasten kann. 3. Ziehen Sie mit dem Torx-T30-Schraubendreher die Schrauben am Kühlkörper wie folgt in der angegebenen Reihenfolge an: a.

  • Seite 42: Entfernen Des Fabric-Prozessors Vom Prozessor-Kühlkörper-Modul

    2. Verbinden Sie das Fabric-Kabel mit dem Fabric-Prozessor. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des Fabric-Prozessors vom Prozessor-Kühlkörper-Modul Voraussetzungen WARNUNG: Kühlkörper sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen.

  • Seite 43: Installieren Des Fabric-Prozessors Im Prozessor-Kühlkörper-Modul

    Abbildung 31. Entfernen der Prozessorhalterung Nächste Schritte Installieren Sie den Fabric-Prozessor im Kühlkörpermodul des Prozessors. Installieren des Fabric-Prozessors im Prozessor-Kühlkörper-Modul Voraussetzungen ANMERKUNG: In einem Schlitten, der mit gemischten CPUs konfiguriert wurde, – ein Fabric-Prozessor im CPU2-Sockel und ein Fabric-Prozessor im CPU1-Sockel – müssen Sie die externen Omnipath-Linkkabel an Port 2 der OCP-Trägerkarte anschließen. Befolgen Sie die in Sicherheitshinweise.
  • Seite 44 Abbildung 32. Installieren der Prozessor-Halterung 4. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. 5.
  • Seite 45 Abbildung 33. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors 6. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie es nach unten, bis die Halterung auf den Kühlkörper einrastet. ANMERKUNG: ● Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.

  • Seite 46: Entfernen Des Prozessors Vom Modul Des Prozessorkühlkörpers

    Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des Prozessors vom Modul des Prozessorkühlkörpers Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen.
  • Seite 47 Abbildung 36. Das Lösen der Prozessorhalterung Abbildung 37. Das Lösen der Prozessorhalterung 4. Heben Sie die Halterung und den Prozessor vom Kühlkörper, setzen Sie die Prozessor-Seite nach unten auf der Prozessor-Ablage. 5. Biegen Sie die äußeren Kanten der Halterung, um den Prozessor aus der Halterung zu lösen. ANMERKUNG: Stellen Sie sicher, dass der Prozessor und der Halterung sind in das Fach eingelegt nach dem Entfernen des Kühlkörpers.

  • Seite 48: Installieren Des Nicht-Struktur Prozessor In Einem Prozessor Und Kühlkörper Modul

    Abbildung 38. Entfernen der Prozessorhalterung Nächste Schritte Installieren Sie den Prozessor im Prozessor- und Kühlkörpermodul. Installieren Sie den Nicht-Fabric-Prozessor im Prozessor-Kühlkörper-Modul. Installieren des nicht-Struktur Prozessor in einem Prozessor und Kühlkörper Modul Voraussetzungen ANMERKUNG: In einem Schlitten, der mit gemischten CPUs konfiguriert wurde, – ein Fabric-Prozessor im CPU2-Sockel und ein Fabric-Prozessor im CPU1-Sockel –...
  • Seite 49 Abbildung 39. Installieren der Prozessor-Halterung 3. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 4. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.

  • Seite 50: Entfernen Der Fabric- Und Seitenbandkabel

    ANMERKUNG: ● Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen. ● Drücken Sie nicht auf die Lamellen des Kühlkörpers. ● Stellen Sie sicher, dass Kontaktstift-1-Markierung auf dem Kühlkörper mit der Kontaktstift-1-Markierung auf der Halterung ausgerichtet ist (bevor Sie den Kühlkörper auf den Prozessor und Halterung legen).

  • Seite 51: Einbauen Der Fabric- Und Seitenbandkabel

    1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie das Kühlgehäuse. Schritte 1. Ziehen Sie die blaue Zuglasche am Sperrriegel nach oben, um den Stecker aus dem Anschluss auf der Prozessorträgerplatte zu lösen. 2.

  • Seite 52: Erweiterungskarten

    Abbildung 43. Einbauen der Fabric- und Seitenbandkabel Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Erweiterungskarten ANMERKUNG: Bei einem fehlenden oder nicht unterstützten Erweiterungskarten-Riser wird ein System Event Log (SEL)-Ereignis protokolliert.
  • Seite 53 Tabelle 11. Unterstützte Erweiterungsoptionen (fortgesetzt) Steckplatzn Elektrische Bandbreite des Stromvers Riser Formfaktor Steuerungsprozessor ummer Steckplatzes/Hardwareanschluss orgung Steckplatz OCP Prozessor 1 OCP MEZZ Mezz Mezzanine 25 W SKL-F belegt durch Trägerkarte SKL-F QSFP (Steckplatz 3) ANMERKUNG: Die technischen Daten für den Erweiterungsbus finden Sie unter Erweiterungsbus –...

  • Seite 54: Entfernen Der Baugruppe Des Erweiterungskarten-Risers

    Tabelle 12. Unterstützte Erweiterungskarten (fortgesetzt) Kartentyp Bauweise Verbindu Steckplatz Maximale Anzahl an Karten ngsband priorität breite Netzwerkkarte Mellanox 25G Dual-Port Netzwerkkarte Mellanox 10G Dual-Port Netzwerkkarte Mellanox 40G Dual-Port Netzwerkkarte SF80X 10G Dual-Port Netzwerkkarte Intel 10G Base-T Quad- Port Netzwerkkarte Intel 1-GB Dual-Port V3 Netzwerkkarte Intel 10G Dual-Port SFP+ Netzwerkkarte Broadcom 1G Dual-Port Netzwerkkarte QLogic 10G Dual-Port...

  • Seite 55: Installieren Der Baugruppe Des Erweiterungskarten-Risers

    1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Schritte 1. Entfernen Sie die Schrauben, mit denen die Erweiterungskarten-Riserbaugruppe befestigt wird. 2. Heben Sie die Erweiterungskarten-Riserbaugruppe aus dem Schlitten heraus. Abbildung 44.

  • Seite 56: Entfernen Einer Erweiterungskarte

    Abbildung 45. Installieren der Baugruppe des Erweiterungskarten-Risers Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen einer Erweiterungskarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
  • Seite 57 Abbildung 46. Entfernen einer Erweiterungskarte Abbildung 47. Einbauen des Erweiterungskarten-Abdeckblechs Nächste Schritte Setzen Sie die Erweiterungskarte ein oder Bauen Sie das Erweiterungskarten-Abdeckblech ein. Installieren und Entfernen von Gehäusekomponenten...

  • Seite 58: Installieren Einer Erweiterungskarte

    Installieren einer Erweiterungskarte Voraussetzungen VORSICHT: Erweiterungskarten dürfen nur in die Steckplätze auf dem Erweiterungskarten-Riser eingesetzt werden. Versuchen Sie nicht, Erweiterungskarten direkt in den Riser-Anschluss auf der Systemplatine zu stecken. 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Nehmen Sie die Erweiterungskarte aus der Verpackung und bereiten Sie sie für den Einbau vor. Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.

  • Seite 59: Entfernen Der Riserkarte

    Abbildung 49. Installieren einer Erweiterungskarte Nächste Schritte Installieren Sie die Baugruppe des Erweiterungskarten-Risers.. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen der Riserkarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 60: Einsetzen Der Riserkarte

    Abbildung 50. Entfernen der Riserkarte Nächste Schritte Setzen Sie die Riser-Karte ein. Einsetzen der Riserkarte Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Setzen Sie die Riserkarte in die Erweiterungskartenhalterung. 2. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Schrauben zur Befestigung der Riser-Karte an der Erweiterungskartenhalterung an.

  • Seite 61: Entfernen Des M.2-Sata-Risers (X16)

    Abbildung 51. Einsetzen der Riserkarte Nächste Schritte Setzen Sie die Erweiterungskarte ein, falls sie entfernt wurde. Installieren Sie die Baugruppe des Erweiterungskarten-Risers.. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des M.2-SATA-Risers (x16) Voraussetzungen 1.

  • Seite 62: Einsetzen Des M.2-Sata-Risers (X16)

    Abbildung 52. Entfernen des M.2-SATA-Risers (x16) Nächste Schritte Setzen Sie den M.2-SATA-Riser (x16) ein. Einsetzen des M.2-SATA-Risers (x16) Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Schließen Sie das Datenkabel am Riser an. 2. Setzen Sie das passgeformte Ende des M.2-SATA-Risers in den Anschluss auf der Systemplatine. 3.

  • Seite 63: Entfernen Der M.2-Sata-Karte

    Abbildung 53. Einsetzen des M.2-SATA-Risers (x16) Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen der M.2-SATA-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 64: Einsetzen Der M.2-Sata-Karte

    Abbildung 54. Entfernen der M.2-SATA-Karte vom M.2-SATA-Riser (x16) Abbildung 55. Entfernen der M.2-SATA-Karte von der Zusatzkarte (x8) Nächste Schritte Setzen Sie die M.2-SATA-Karte ein Einsetzen der M.2-SATA-Karte Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Setzen Sie den Platinenstecker der M.2-SATA-Karte in den Anschluss auf der Platine und drücken Sie die Karte hinein. 2.

  • Seite 65: M.2-Ssd-Modul

    Abbildung 56. Einsetzen der M.2-SATA-Karte über dem SATA-Riser (x16) Abbildung 57. Einsetzen der M.2-SATA-Karte über der SATA-Zusatzkarte (x8) Nächste Schritte 1. Falls zuvor entfernt, installieren Sie die Baugruppe des PCIe-Erweiterungskarten-Risers.. Setzen Sie den M.2-Riser (x16) oder setzen Sie die M.2-Zusatzkarte (x8) ein.

  • Seite 66: Entfernen Des M.2-Sata-Risers (X16)

    Entfernen des M.2-SATA-Risers (x16) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie den Schlitten aus dem Gehäuse.. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 1) die Schraube, mit der der Riser am Schlitten befestigt ist. 2.

  • Seite 67: Entfernen Der M.2-Sata-Karte

    Abbildung 59. Einsetzen des M.2-SATA-Risers (x16) Nächste Schritte Installieren Sie den Einschub im Gehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen der M.2-SATA-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2.

  • Seite 68: Einsetzen Der M.2-Sata-Karte

    Abbildung 60. Entfernen der M.2-SATA-Karte vom M.2-SATA-Riser (x16) Abbildung 61. Entfernen der M.2-SATA-Karte von der Zusatzkarte (x8) Nächste Schritte Setzen Sie die M.2-SATA-Karte ein. Einsetzen der M.2-SATA-Karte Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Setzen Sie den Platinenstecker der M.2-SATA-Karte in den Anschluss auf der Platine und drücken Sie die Karte hinein. 2.
  • Seite 69 Abbildung 62. Einsetzen der M.2-SATA-Karte über dem SATA-Riser (x16) Abbildung 63. Einsetzen der M.2-SATA-Karte über der SATA-Zusatzkarte (x8) Nächste Schritte 1. Falls zuvor entfernt, installieren Sie die Baugruppe des PCIe-Erweiterungskarten-Risers.. Bauen Sie den M.2-Riser (x16) oder die M.2-Zusatzkarte (x8) ein. ANMERKUNG: Das Verfahren zum Einbauen der M.2-SATA-Zusatzkarte (x8) ist ähnlich wie das beim Entfernen einer Zusatzkarte.

  • Seite 70: Zusatz- Und Ocp-Karten

    Zusatz- und OCP-Karten Entfernen einer Mezzaninekarte Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen des Zusatzkarten-Platzhalters ist ähnlich wie das zum Entfernen einer Zusatzkarte. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 71: Installieren Einer Mezzaninekarte

    Abbildung 64. Entfernen einer Mezzaninekarte Nächste Schritte Bauen Sie die Zusatzkarte ein oder Bauen Sie das Abdeckblech der Zusatzkarte ein. Installieren einer Mezzaninekarte Voraussetzungen ANMERKUNG: Das Verfahren zum Einsetzen des Zusatzkarten-Platzhalters ähnelt dem Verfahren zum Entfernen einer Zusatzkarte. 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1.

  • Seite 72: Zusatzkarten-Brückenplatine Entfernen

    3. Drücken Sie den Rand-Anschluss der Karte und drücken Sie die Karte fest, bis die Karte vollständig auf der Brücken-Platine eingesetzt ist. 4. Befestigen Sie die Baugruppe der Zusatzkarte und Halterung unter Verwendung eines Kreuzschlitzschraubendrehers (Größe 2) mit Schrauben am Einschub. Abbildung 65.

  • Seite 73: Einsetzen Der Zusatzkarten-Brückenplatine

    Entfernen Sie die Zusatzkarte.. Schritte Ziehen Sie die Zusatzkarten-Brückenplatine aus dem Zusatzkarten-Steckplatz auf der Systemplatine. Abbildung 66. Zusatzkarten-Brückenplatine entfernen Nächste Schritte Setzen Sie die Zusatzkarten-Brückenplatine ein.. Einsetzen der Zusatzkarten-Brückenplatine Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte Setzen Sie die Zusatzkarten-Brückenplatine in den Zusatzkarten-Steckplatz auf der Systemplatine ein. Installieren und Entfernen von Gehäusekomponenten...

  • Seite 74: Entfernen Der Ocp-Karte

    Abbildung 67. Einsetzen der Zusatzkarten-Brückenplatine Nächste Schritte Setzen Sie die Zusatzkarte ein. Installieren Sie die Baugruppe des Erweiterungskarten-Risers.. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen der OCP-Karte Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen des Zusatzkarten-Platzhalters ist ähnlich wie das zum Entfernen einer Zusatzkarte. 1.

  • Seite 75: Installieren Der Ocp-Karte

    Abbildung 68. Entfernen der OCP-Karte Nächste Schritte Installieren Sie die OCP-Karte. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Setzen Sie die Open Compute Project (OCP)-Karte in den Schlitten. Richten Sie dabei den Anschluss der Karte mit dem Anschluss der Systemplatine aus.

  • Seite 76: Systembatterie

    Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Weitere Informationen finden Sie in den Sicherheitshinweisen, die mit Ihrem System geliefert wurden. ANMERKUNG: Der Akku ist eine vor Ort austauschbare Einheit. Nur von Dell zertifizierte Servicetechniker dürfen die Systembatterie entfernen oder installieren. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise..

  • Seite 77: Installieren Der Systembatterie

    Sie in den Sicherheitshinweisen, die mit Ihrem System geliefert wurden. ANMERKUNG: Der Akku ist eine vor Ort austauschbare Einheit. Das Entfernen und das Installieren der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 78: Systemplatine

    Abbildung 71. Installieren der Systembatterie Nächste Schritte Installieren Sie den Erweiterungskarten-Riser, falls dieser entfernt wurde. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. 3. Drücken Sie beim Start die Taste <F2>, um das System-Setup aufzurufen und stellen Sie sicher, dass die Batterie ordnungsgemäß funktioniert.

  • Seite 79: Installieren Der Systemplatine

    2. Fassen Sie die Systemplatine an den Rändern und heben Sie sie aus dem Schlitten heraus. Abbildung 72. Entfernen der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Installieren der Systemplatine Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. VORSICHT: Um Schäden an der Hauptplatine zu vermeiden, stellen Sie sicher, dass die Hauptplatine nicht die seitlichen Wände des Schlittengehäuses berührt, während Sie die Hauptplatine in den Schlitten schieben.
  • Seite 80 Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie im Abschnitt Upgrade des Trusted Platform Module. 6. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch unter www.dell.com/idracmanuals. Installieren und Entfernen von Gehäusekomponenten...

  • Seite 81: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion

    ● Drücken Sie auf Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. ● Drücken Sie auf N, um zu den Dell Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren. ● Drücken Sie auf <F10>, um Daten von einem zuvor erstellten Hardware Server Profile (Hardwareserver-Profil) wiederherzustellen.

  • Seite 82: Modul Vertrauenswürdige Plattform

    Modul Vertrauenswürdige Plattform Upgrade des Trusted Platform Module Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. ANMERKUNG: ● Stellen Sie sicher, dass Ihr Betriebssystem die Version des installierten Trusted Platform Modul unterstützt. ●...

  • Seite 83: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Abbildung 74. Installieren des TPM-Moduls 4. Bringen Sie die Schraube wieder an, mit der das TPM auf der Systemplatine befestigt wird. Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.
  • Seite 84 7. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 8. Wählen Sie die Option TPM Advanced Settings (TPM – Erweiterte Einstellungen). 9. Wählen Sie aus der Option TPM2 Algorithm Selection (TPM2 – Auswahl der Algorithmen) SHA256 aus und gehen Sie dann zurück zum Bildschirm System Security Settings (Systemsicherheitseinstellungen).

  • Seite 85: Kapitel 4: Systemdiagnose

    Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 86: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 87: Kapitel 5: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Außerdem finden Sie hier einige grundlegende Informationen zu Jumpern und Switches und die Anschlüsse auf den verschiedenen Platinen im System. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.

  • Seite 88: Deaktivieren Vergessener Kennworte

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 89: Kapitel 6: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Schritte 1.

  • Seite 90: Quick Resource Locator (Qrl) Für C6400- Und C6420-Systeme

    Support von Dell EMC. ● Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet.

  • Seite 91: Kapitel 7: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle.
  • Seite 92 Betriebssystems finden Sie in der operatingsystemmanuals Dokumentation zum Betriebssystem. Systemverwaltung Weitere Informationen zur Systems www.dell.com/ Management Software Dell poweredgemanuals finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen www.dell.com/openmanagemanuals Einrichtung, >...
  • Seite 93 über www.dell.com/openmanagemanuals Partnerprogramme von Enterprise Systems Management siehe Dokumente OpenManage Connections Enterprise Systems Management. Arbeiten mit Dell PowerEdge RAID- Weitere Informationen www.dell.com/ Controller Verständnis der Funktionen der Dell storagecontrollermanuals PowerEdge RAID-Controller (PERC), Software RAID-Controller, BOSS- Karte und Bereitstellung der Karten finden Sie in der Dokumentation zum Speicher-Controller.
