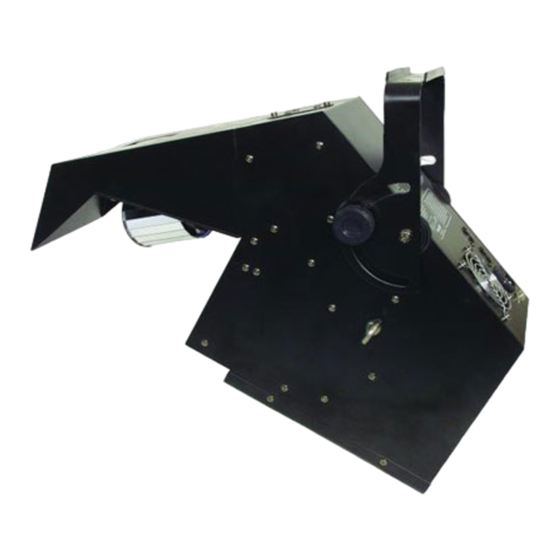

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO FY-200 © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Überkopfmontage............................11 Master/Slave-Betrieb............................ 12 Blackout-Buchse ............................13 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........13 Anschluss ans Netz............................ - Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/63 51837535_V_1_0.DOC...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT FY-200 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den FY-200 aus der Verpackung. - Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 6: Bestimmungsgemäße Verwendung
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG... -
Seite 7: Gerätebeschreibung
• Control Board mit 4-stelligem Display • Manueller Fokus • Für MSD/HSD 250, MSD 250/2 oder MSD/HSD 200 Lampe • DMX-512 Steuerung über jeden handelsüblichen DMX-Controller möglich • Belegt 6 DMX-Steuerkanäle • Passende FUTURELIGHT Controller: EX-6 Controller, CP-256/32 Controller 7/63 51837535_V_1_0.DOC... -
Seite 8: Geräteübersicht
Geräteübersicht (1) Spiegelwalze (4) Gehäuseschrauben (7) Fangsicherung (2) Objektivlinse (5) Hängebügel (8) Fokus (3) Gehäuse (6) Feststellschraube 8/63 51837535_V_1_0.DOC... -
Seite 9: Installation
(9) DMX-Eingangsbuchse (10) DMX-Ausgangsbuchse (11) Sicherungshalter (12) Netzanschluss (13) Blackout-Buchse (14) Lüfter (15) Kontroll-LED (16) Mikrofon (17) Display (18) Up-Taste (19) Down-Taste (20) Mode-Taste INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe. -
Seite 10: Lampenjustierung
Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie deshalb Buch über die Betriebsstunden der Lampe und ersetzen Sie die Lampe rechtzeitig! Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen! Die verwendete Lampe erreicht Temperaturen von bis zu 600°... -
Seite 11: Überkopfmontage
näher zum Reflektor hinbewegen. Drehen Sie dazu alle drei Schrauben "A, B, C" um 45° im Uhrzeigersinn, bis das Licht gleichmäßig verteilt ist. Wenn das Licht am äußeren Rand des Strahls heller erscheint als in der Mitte, befindet sich die Lampe zu nah am Reflektor. -
Seite 12: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des FY-200 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem... -
Seite 13: Blackout-Buchse
Stellen Sie beim Master-Gerät den gewünschten Master-Mode ein. Stellen Sie bei allen Slave-Geräten den entsprechenden Slave-Mode ein. Bitte beachten Sie: Die Funktion N3N dient nur zu Service-Zwecken. Bitte diese Funktion nur verwenden, wenn Sie das Gerät kurzzeitig in den Pausemodus versetzen wollen. Bleibt das Gerät auf N3N stehen, lässt es sich nicht mehr über DMX ansteuern! Blackout-Buchse Wenn Sie den Lichtaustritt - z. -
Seite 14: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der FY-200 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät danach betriebsbereit. Entfernen Sie die Fokusabdeckung, lösen Sie die Fokusschrauben und stellen Sie den Fokus ein, um die Projektion scharf zu stellen. -
Seite 15: Dmx-Gesteuerter Betrieb
Nachdem Sie die Startadresse definiert haben, können Sie den FY-200 über Ihren Controller ansteuern. Bitte beachten Sie: 1. Schalten Sie den FY-200 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll- LED permanent. - Seite 16 Steuerkanal 3 - Farbrad Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten. DMX-Wert Eigenschaft Offen 6-11 Offen/rot 12-17 18-23 Rot/gelb 24-29 Gelb 30-35 Gelb/blau 36-41 Blau 42-47 Blau/grün 48-53 Grün 54-59 Grün/magenta 60-65 Magenta 66-71...
-
Seite 17: Reinigung Und Wartung
Steuerkanal 6 – Shutter, Dimmer, Reset, Strobe DMX-Wert Eigenschaft Shutter geschlossen 2-129 Dimmer (geschlossen-offen) 130-189 Strobe-Effekt mit abnehmender Geschwindigkeit 190-199 Shutter geschlossen 200-209 Strobe-Effekt über Zufallsgenerator 210-229 Standalone automatisch und musikgesteuert 230-239 Shutter geschlossen 240-249 Reset (nach 3-5 Sekunden) 250-255 Shutter offen REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen... -
Seite 18: Sicherungswechsel
Best.-Nr. 89106210 FUTURELIGHT EX-6/32 Controller Best.-Nr. 51834046 FUTURELIGHT EX-8/32 Controller Best.-Nr. 51834047 FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-256/32 Controller 16bit Best.-Nr. 51834286 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr. 51860110 FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr.
