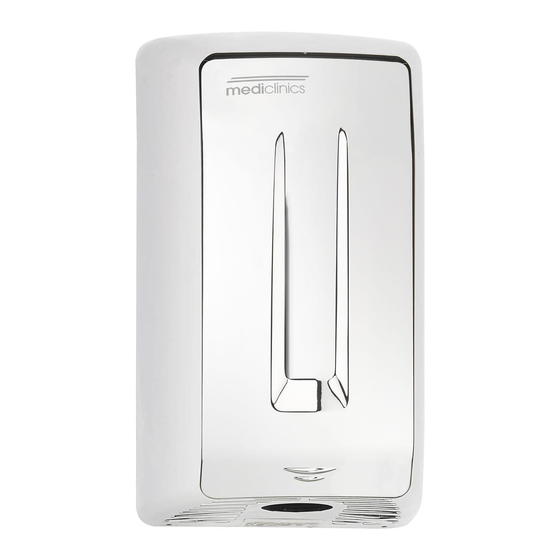

SECADOR DE MANOS / HAND DRYERS / SÉCHE-MAINS
HÄNDETROCKNER / SECADOR DE MÃOS / ASCIUGAMANI
جهاز
تجفيف
اليدين
M04A / M04AC / M04ACS/ M04AB
MANUAL DE INSTALACIÓN Y UTILIZACIÓN
INSTALLATION AND OPERATING MANUAL
MANUEL D'INSTALLATION ET D'UTILISATION
MONTAGE-UND BENUTZERHANDBUCH
MANUAL DE INSTALAÇÃO E UTILIZAÇÃO
MANUALE DI INSTALLAZIONE E D'USO
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
التركيب و االستخدام دليل
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mediclinics M04A
Inhaltszusammenfassung für Mediclinics M04A
-
Seite 23: Sicherheitshinweise
DEUTSCH SICHERHEITSHINWEISE Bitte lesen und beachten Sie sorgfältig folgende Sicherheitshinweise, bevor Sie irgendwelche Vorgänge durchführen: - Die Vorrichtung darf ausschließlich durch einen qualifizierten Techniker installiert, eingestellt oder gewartet werden. All diese Vorgänge sind stets in Übereinstimmung mit den gegenwärtigen gesetzlichen europäischen Installationsstandards und den örtlichen... -
Seite 24: Montage
- Mittel zum Abschalten mit Kontaktabständen von mindestens 3 mm (0,12 ") müssen entsprechend den aktuellen gesetzlichen europäischen Standards in der Befestigungsverdrahtung unter Einbeziehung aller Pole integriert sein. - Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des... - Seite 25 • Die inneren Komponenten zu beschädigen, insbesondere die Infrarotsensoren des Stromkreislaufs. • Das Gehäuse und den Sucher der Infrarotsensoren zu verkratzen. Montage • Die elektrische Installation des Geräts sollte durch Kabelschächte geschützt verlegt werden. • Die Klemmleiste, an die Netzkabel angeschlossen werden, und die Eingangsöffnung (Ø22 mm –...
- Seite 26 - Führen Sie die 2 unteren Schrauben ein und ziehen Sie sie mit Hilfe des Spezialschlüssels an. HINWEIS: Lassen Sie einen Mindestabstand von 40 cm (15.80”) zu eventuell vorhandenen Konsolen, Ablageflächen oder Waschbecken. Vermeiden Sie nach Möglichkeit das Vorhandensein von reflektierenden Oberflächen im Funktionsbereich der Infrarotsensoren des Geräts.
-
Seite 27: Eitseinstellung Des Detektionsabstands
Anschluss an schaltplatte 1 - Heizelement 2 - Motor 3 - Stromkabel EITSEINSTELLUNG DES DETEKTIONSABSTANDS Der Handtrockner ist mit manuellen Einstellungsvorrichtungen ausgestattet, mit denen eine Regulierung des Detektionsabstands der Hände ermöglicht wird. Diese Einstellungen des Detektionsabstands dürfen nur von einem qualifizierten Techniker vorgenommen werden. -
Seite 28: Einzelteilzeichnung
EINZELTEILZEICHNUNG BESTANDTEIL NUMMER CODE Gehaüse RC96204 (Weiβe) Gehaüse RC96204C (Glänzend) Gehaüse RC96204SAT (Satienert) Einheit Motor + Turbine RC96748 Heizdraht RC96237 Schaltplatte RC96600 -28-... -
Seite 29: Wartung Und Reinigung
WARTUNG UND REINIGUNG Eine angemessene Reinigung des Trockners verlängert seine Lebensdauer. Wir empfehlen, das Gerät mindestens 1 Mal pro Jahr folgendermaßen zu reinigen: 1. Unterbrechen Sie die Stromversorgung des Trockners. 2. Entfernen Sie das Gehäuse des Geräts, nachdem Sie die beiden unteren Schrauben herausschrauben haben. - Seite 45 -45-...
- Seite 46 -46-...
- Seite 47 -47-...
- Seite 50 -50-...
- Seite 51 ELIMINACIÓN DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS POR PARTE DE USUARIOS DOMÉSTICOS EN LA UNIÓN EUROPEA. El producto que ha adquirido ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados.
- Seite 54 ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________...
- Seite 55 ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________...
- Seite 56 ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________...
- Seite 57 MEDICLINICS, S.A. Industria, 54 E-08025 BARCELONA SPAIN Tel.: +34 934 464 700 Fax: +34 933 481 039 info@mediclinics.com www.mediclinics.com 22/10/2020 COD.: 96915...
