Raccordements

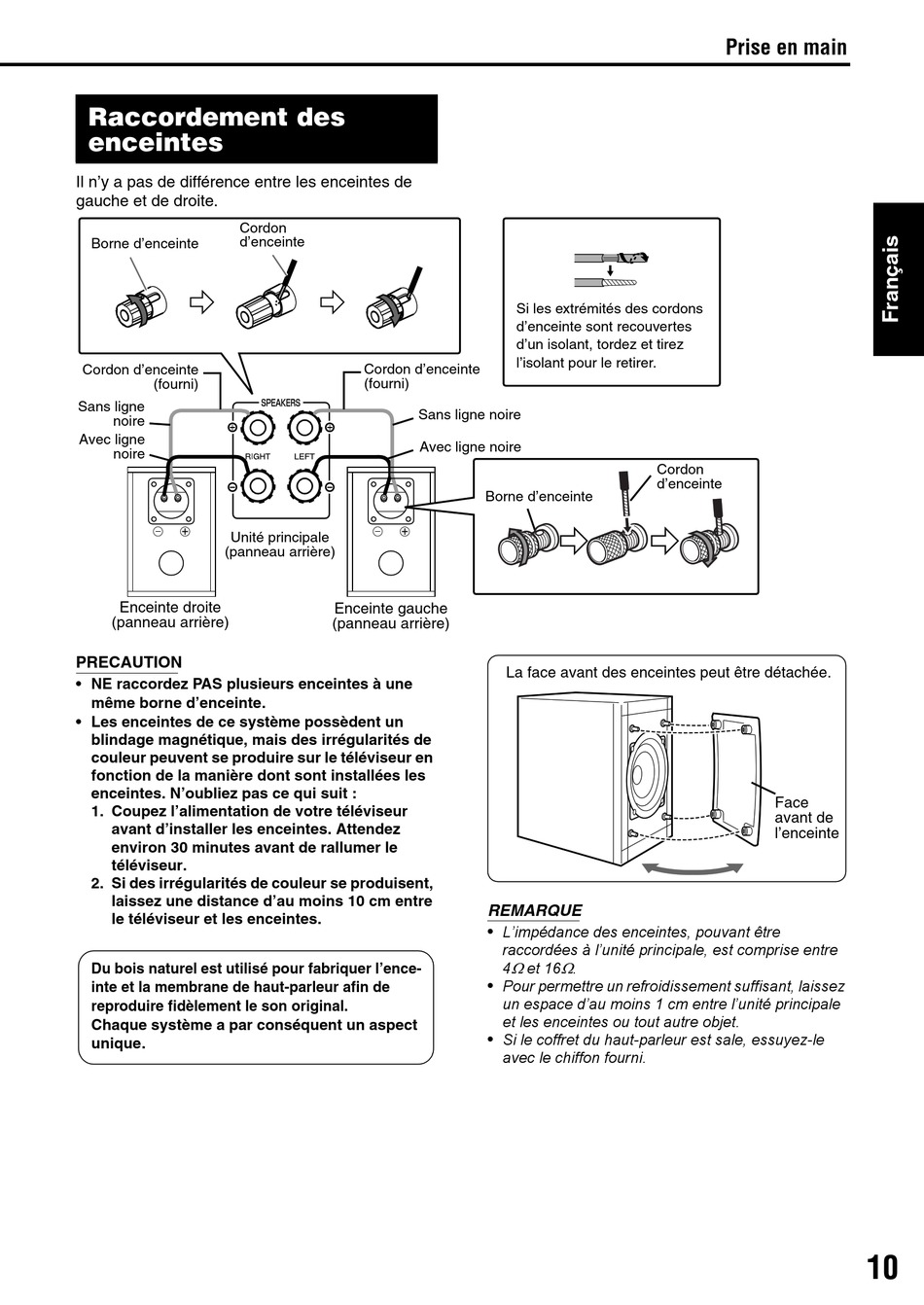

Raccordement des
enceintes
Il n'y a pas de différence entre les enceintes de
gauche et de droite.
Cordon
d'enceinte
Borne d'enceinte
Cordon d'enceinte
(fourni)
Sans ligne
noire
Avec ligne
noire
Unité principale
(panneau arrière)
Enceinte droite
(panneau arrière)
PRECAUTION
• NE raccordez PAS plusieurs enceintes à une
même borne d'enceinte.
• Les enceintes de ce système possèdent un
blindage magnétique, mais des irrégularités de
couleur peuvent se produire sur le téléviseur en
fonction de la manière dont sont installées les
enceintes. N'oubliez pas ce qui suit :
1. Coupez l'alimentation de votre téléviseur
avant d'installer les enceintes. Attendez
environ 30 minutes avant de rallumer le
téléviseur.
2. Si des irrégularités de couleur se produisent,
laissez une distance d'au moins 10 cm entre
le téléviseur et les enceintes.
Du bois naturel est utilisé pour fabriquer l'ence-
inte et la membrane de haut-parleur afin de
reproduire fidèlement le son original.
Chaque système a par conséquent un aspect
unique.
Cordon d'enceinte
(fourni)
Sans ligne noire
Avec ligne noire
Borne d'enceinte
Enceinte gauche
(panneau arrière)
La face avant des enceintes peut être détachée.
REMARQUE
L'impédance des enceintes, pouvant être
•
raccordées à l'unité principale, est comprise entre
4
Pour permettre un refroidissement suffisant, laissez
•
un espace d'au moins 1 cm entre l'unité principale
et les enceintes ou tout autre objet.
Si le coffret du haut-parleur est sale, essuyez-le
•
avec le chiffon fourni.
Si les extrémités des cordons
d'enceinte sont recouvertes
d'un isolant, tordez et tirez
l'isolant pour le retirer.
Cordon
d'enceinte
C C
et 16 .
Prise en main Branchement
Face
avant de
l'enceinte
10
