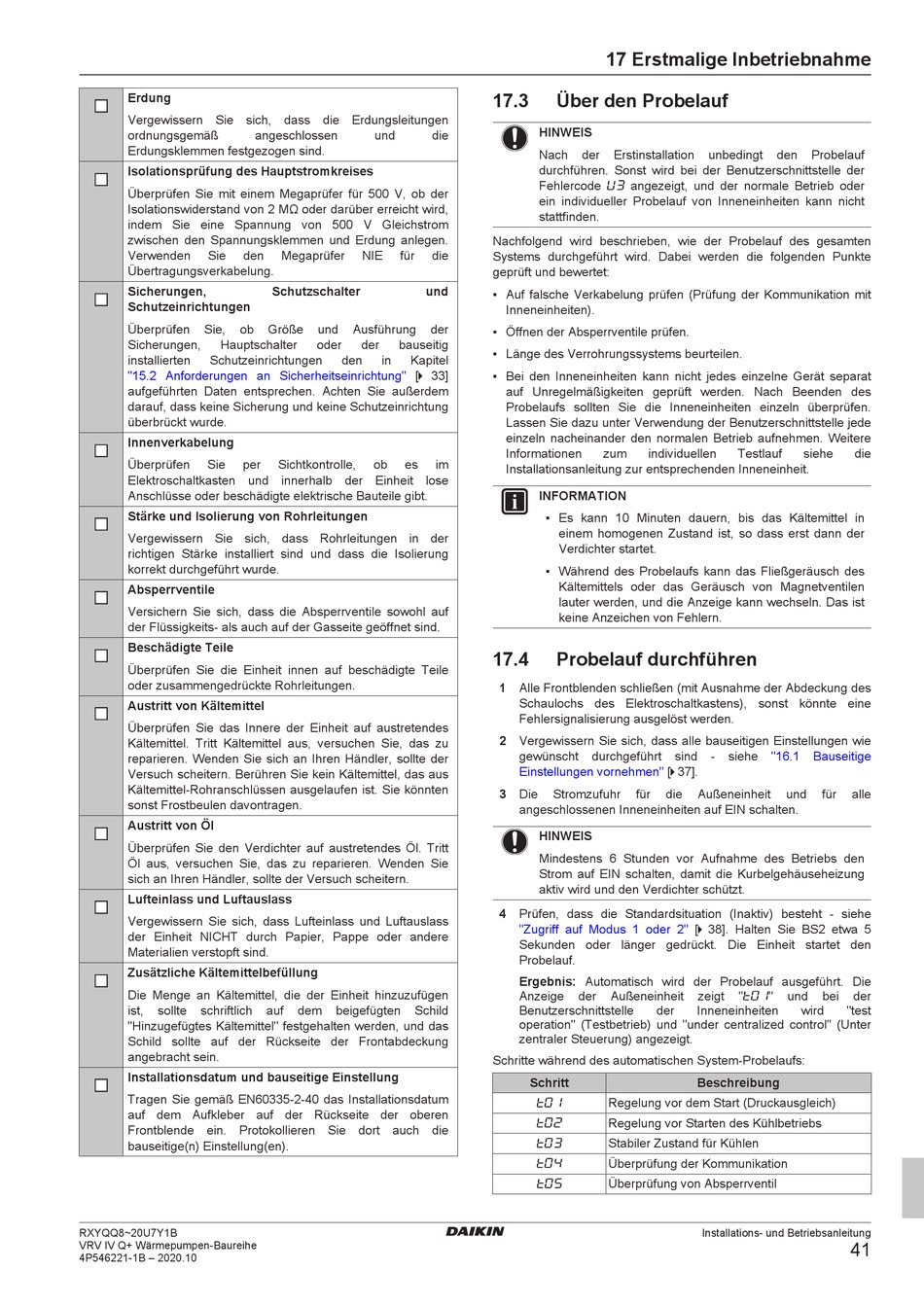

Erdung
Vergewissern Sie sich, dass die Erdungsleitungen
ordnungsgemäß
Erdungsklemmen festgezogen sind.
Isolationsprüfung des Hauptstromkreises
Überprüfen Sie mit einem Megaprüfer für 500 V, ob der
Isolationswiderstand von 2 MΩ oder darüber erreicht wird,
indem Sie eine Spannung von 500 V Gleichstrom
zwischen den Spannungsklemmen und Erdung anlegen.
Verwenden Sie den
Übertragungsverkabelung.
Sicherungen,
Schutzeinrichtungen
Überprüfen Sie, ob
Sicherungen, Hauptschalter
installierten Schutzeinrichtungen
"15.2 Anforderungen an
aufgeführten Daten entsprechen. Achten Sie außerdem
darauf, dass keine Sicherung und keine Schutzeinrichtung
überbrückt wurde.
Innenverkabelung
Überprüfen Sie per
Elektroschaltkasten und innerhalb der Einheit lose
Anschlüsse oder beschädigte elektrische Bauteile gibt.
Stärke und Isolierung von Rohrleitungen
Vergewissern Sie sich, dass Rohrleitungen in der
richtigen Stärke installiert sind und dass die Isolierung
korrekt durchgeführt wurde.
Absperrventile
Versichern Sie sich, dass die Absperrventile sowohl auf
der Flüssigkeits- als auch auf der Gasseite geöffnet sind.
Beschädigte Teile
Überprüfen Sie die Einheit innen auf beschädigte Teile
oder zusammengedrückte Rohrleitungen.
Austritt von Kältemittel
Überprüfen Sie das Innere der Einheit auf austretendes
Kältemittel. Tritt Kältemittel aus, versuchen Sie, das zu
reparieren. Wenden Sie sich an Ihren Händler, sollte der
Versuch scheitern. Berühren Sie kein Kältemittel, das aus
Kältemittel-Rohranschlüssen ausgelaufen ist. Sie könnten
sonst Frostbeulen davontragen.
Austritt von Öl
Überprüfen Sie den Verdichter auf austretendes Öl. Tritt
Öl aus, versuchen Sie, das zu reparieren. Wenden Sie
sich an Ihren Händler, sollte der Versuch scheitern.
Lufteinlass und Luftauslass
Vergewissern Sie sich, dass Lufteinlass und Luftauslass
der Einheit NICHT durch Papier, Pappe oder andere
Materialien verstopft sind.
Zusätzliche Kältemittelbefüllung
Die Menge an Kältemittel, die der Einheit hinzuzufügen
ist, sollte schriftlich
"Hinzugefügtes Kältemittel" festgehalten werden, und das
Schild sollte auf der Rückseite der Frontabdeckung
angebracht sein.
Installationsdatum und bauseitige Einstellung
Tragen Sie gemäß EN60335‑2‑40 das Installationsdatum
auf dem Aufkleber auf der Rückseite der oberen
Frontblende ein. Protokollieren Sie dort auch die
bauseitige(n) Einstellung(en).
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546221-1B – 2020.10
angeschlossen und
Megaprüfer NIE für
Schutzschalter und
Größe und Ausführung
oder der bauseitig
den in Kapitel
Sicherheitseinrichtung" [ 4 33]
Sichtkontrolle, ob es
auf dem beigefügten Schild
17.3 Über den Probelauf
HINWEIS
die
Nach der
durchführen. Sonst wird bei der Benutzerschnittstelle der
Fehlercode
ein individueller Probelauf von Inneneinheiten kann nicht
stattfinden.
Nachfolgend wird beschrieben, wie der Probelauf des gesamten
die
Systems durchgeführt wird. Dabei werden die folgenden Punkte
geprüft und bewertet:
▪ Auf falsche Verkabelung prüfen (Prüfung der Kommunikation mit
Inneneinheiten).
der
▪ Öffnen der Absperrventile prüfen.
▪ Länge des Verrohrungssystems beurteilen.
▪ Bei den Inneneinheiten kann nicht jedes einzelne Gerät separat
auf Unregelmäßigkeiten geprüft werden. Nach Beenden des
Probelaufs sollten Sie die Inneneinheiten einzeln überprüfen.
Lassen Sie dazu unter Verwendung der Benutzerschnittstelle jede
einzeln nacheinander den normalen Betrieb aufnehmen. Weitere
Informationen zum
im
Installationsanleitung zur entsprechenden Inneneinheit.
INFORMATION
▪ Es kann 10 Minuten dauern, bis das Kältemittel in
einem homogenen Zustand ist, so dass erst dann der
Verdichter startet.
▪ Während des Probelaufs kann das Fließgeräusch des
Kältemittels oder das Geräusch von Magnetventilen
lauter werden, und die Anzeige kann wechseln. Das ist
keine Anzeichen von Fehlern.
17.4 Probelauf durchführen
1 Alle Frontblenden schließen (mit Ausnahme der Abdeckung des
Schaulochs des Elektroschaltkastens), sonst könnte eine
Fehlersignalisierung ausgelöst werden.
2 Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie
gewünscht durchgeführt
vornehmen" [ 4 37].
Einstellungen
3 Die Stromzufuhr
angeschlossenen Inneneinheiten auf EIN schalten.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom auf EIN schalten, damit die Kurbelgehäuseheizung
aktiv wird und den Verdichter schützt.
4 Prüfen, dass die Standardsituation (Inaktiv) besteht - siehe
"Zugriff auf Modus 1 oder
Sekunden oder länger gedrückt. Die Einheit startet den
Probelauf.
Ergebnis: Automatisch wird der Probelauf ausgeführt. Die
Anzeige der
Benutzerschnittstelle
operation" (Testbetrieb) und "under centralized control" (Unter
zentraler Steuerung) angezeigt.
Schritte während des automatischen System-Probelaufs:
Schritt
17 Erstmalige Inbetriebnahme
Erstinstallation unbedingt den
angezeigt, und der normale Betrieb oder
individuellen Testlauf
sind - siehe "16.1 Bauseitige
für die Außeneinheit
2" [ 4 38]. Halten Sie BS2 etwa 5
Außeneinheit zeigt " "
der Inneneinheiten
Beschreibung
Regelung vor dem Start (Druckausgleich)
Regelung vor Starten des Kühlbetriebs
Stabiler Zustand für Kühlen
Überprüfung der Kommunikation
Überprüfung von Absperrventil
Installations- und Betriebsanleitung
Probelauf
siehe die
und für alle
und bei der
wird "test
