4.3 Installazione degli accessori

4. 4. 4. Kit Kit Kit di di di installazione installazione installazione
- 221 -

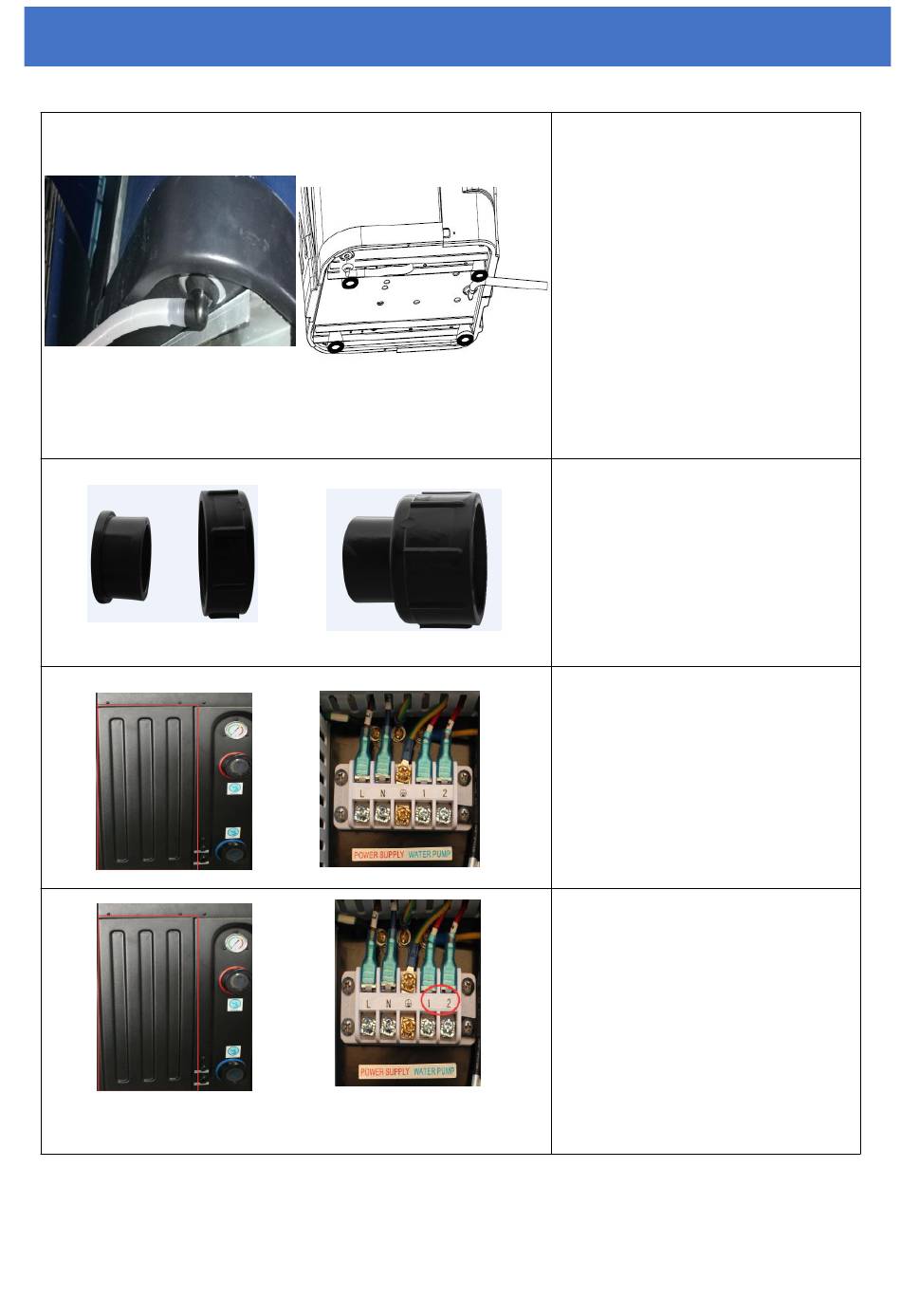

Collegamento del tappo di drenaggio
1. Installare il drenaggio sotto il
pannello inferiore
2. Collegare un tubo per scaricare
l'acqua.
Nota: Sollevare la pompa di calore per
installare il tappo. Non rovesciare mai la
pompa di calore,
potrebbe danneggiarsi.
Sigillare i tubi di scarico con silicone o
teflon liquido per evitare perdite.
Entrata e uscita dell'acqua
1. Installare i due giunti come mostrato
della figura
2. Avvitarli sulle prese dell'acqua (giunti
di entrata e uscita)
Cablaggio
1. Aprire il coperchio della morsettiera
(contrassegnata in rosso)
dell'apparecchiatura
2. Collegare i cavi di alimentazione ai
morsetti, come indicato nell'immagine
Cablaggio della pompa di filtrazione
(contatto privo di tensione)
1. Aprire il coperchio della morsettiera
(contrassegnata in rosso)
dell'apparecchiatura
2. Collegare i cavi del sistema di
filtrazione ai morsetti, come indicato
nell'immagine
il compressore
sul lato
sul lato
