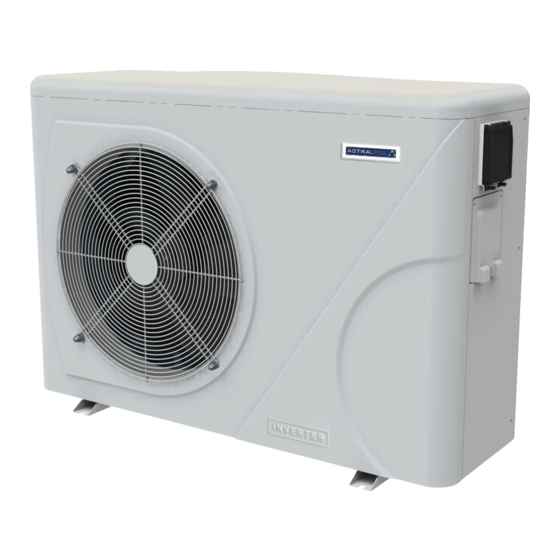

Astralpool PRO-ELYO INVERBOOST Benutzer- Und Wartungshandbuch

Schwimmbad-wärmepumpe
Vorschau ausblenden Andere Handbücher für PRO-ELYO INVERBOOST:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 124

Quicklinks

Diese Anleitung herunterladen
POMPE À CHALEUR POUR PISCINE
FR
SWIMMING POOL HEAT PUMP
EN
ZWEMBAD WARMTEPOMP
NL
BOMBA DE CALOR PARA PISCINA
ES
SCHWIMMBAD-WÄRMEPUMPE
DE
PISCINA POMPA DI CALORE
IT
PRO-ELYO INVERBOOST
Manuel d'installation et d'utilisation
User and service manual
Gebruiker en service manual
Manual del usuario y de servicio
Benutzer- und Wartungshandbuch
Istruzioni per l'uso e di servizio
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Astralpool PRO-ELYO INVERBOOST

Inhaltszusammenfassung für Astralpool PRO-ELYO INVERBOOST

  • Seite 1 SWIMMING POOL HEAT PUMP User and service manual ZWEMBAD WARMTEPOMP Gebruiker en service manual BOMBA DE CALOR PARA PISCINA Manual del usuario y de servicio SCHWIMMBAD-WÄRMEPUMPE Benutzer- und Wartungshandbuch PISCINA POMPA DI CALORE Istruzioni per l'uso e di servizio PRO-ELYO INVERBOOST...
  • Seite 3 CO2 Regulation----------------------------------------------------------------P1 FRENCH---------------------------------------------------------------------------P7 ENGLISH--------------------------------------------------------------------------P37 NEDERLAND---------------------------------------------------------------------P66 SPANISH------------------------------------------------------------------------ -P94 GERMANY--------------------------------------- --------------------------------P120 ITALY ------------------------------------------------------------------------------P145...
  • Seite 8 Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und Verordnung (EG) zur Aufhebung Nr. 842/2006 Dichtheitsprüfung 1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 Tonnen CO -Äquivalent oder mehr enthalten und nicht in Schäumen enthalten, müssen sicherstellen, dass das Gerät auf Dichtheit überprüft wird. 2.
  • Seite 40 User and Service manual SWIMMING POOL HEAT PUMP PRO ELYO INVERBOOST - 37 -...
  • Seite 123 Benutzer- und Wartungshandbuch Schwimmbad-Wärmepumpe PRO-ELYO INVERBOOST - 120 -...
  • Seite 124 INDEX INDEX INDEX 1. Beschreibung 2. Spezifikation 3. Stellen Sie by-pass Kit 4. Standort und Verbindung 5. Elektronische Verkabelung 6. Inbetriebnahme der Wärmepumpe 7. Parameter 8. Fehlersuche 9. Wartung Danke dass Sie Pro für das Beheizen ihres Schwimmbeckens benutzen. Es wird ihr Poolwasser aufheizen und auf einer konstanten Temperatur halten, wenn die Außentemperatur zwischen -10 und 50℃...

  • Seite 125: Mit Ihre Wärmepumpe

    Beschreibung Beschreibung Beschreibung 1.1 Mit Ihre Wärmepumpe - Wasseranschluss Montage 50 mm (Stück: 2) - Benutzer und Service Handbuch - Konzentrate Verbindung - 10 m Signalkabel - Wasserdichte Kiste - Winterabdeckung - Stoßfeste Basis (Stück: 4) 1.2 Abmessung Models 48706M - 122 -...
  • Seite 126 1. 1.Beschreibung Beschreibung Beschreibung Models 48707M/ 48708M Models 48709M - 123 -...
  • Seite 127 Beschreibung Beschreibung Beschreibung Models 48710M/ 48711M/ 48711T/ 48712M/ 48712T - 124 -...
  • Seite 128 Spezifikation Spezifikation Spezifikation Technische Daten PRO-ELYO Umrichter Pool Wärmepumpen CE-Norm, R410A, Heizung und Kühlung, Umrichter Verdichter, Kompressor Abtauung, ABS Cabinet Modell 48706M 48707M 48708M 48709M * Leistung bei Luft 27 ℃, Wasser 26 ℃, Luftfeuchtigkeit 80% Wärmekapazität 7-3.6 10-2.3 13-2.6 17-3.8 Energieverbrauch 1.06-0.3...
  • Seite 129 Spezifikation Spezifikation Spezifikation Technische Daten PRO-ELYO Umrichter Pool Wärmepumpen CE-Norm, R410A, Heizung und Kühlung, Umrichter Verdichter, Kompressor Abtauung, ABS Cabinet Modell 48710M 48711M 48711T 48712M 48712T * Performance at Air 27℃, Water 26℃, Humidity 80% Wärmekapazität 20-4 26-6.8 26-6.8 35-7 35-7 Energieverbrauch 2.98-0.3...
  • Seite 130 3.Stellen Stellen Stellen pass pass pass Das Kit By-Pass ist das unentbehrliche Zubehör für die Installation Ihrer Wärmepumpe, es ist auch ein Instrument für die Optimierung der Wassererwärmung. Die Regelung der Ventile ermöglicht, um den Wasserfluss zu optimieren, und mit dem Manometer, um die Optimierung der Kompressor Lauf sicherzustellen. - 127 -...

  • Seite 131: Standort Und Verbindung

    Standort Standort Standort Verbindung Verbindung Verbindung Achtung: Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein: 1. Jeder Zusatz von Chemikalien muss in der Rohrleitung stromabwärts der Wärmepumpe stattfinden. 2. Installieren Sie eine Bypass, wenn der Wasserfluss aus der Schwimmbadpumpe mehr als 20% größer ist als der maximal zulässige Durchfluss durch den Wärmetauscher der Wärmepumpe ist.

  • Seite 132: Typische Anordnung

    4.2 Installation des Sperrventils Hinweis: Wenn ein automatisches Dosiergerät für den Chlor und Säuregehalt (pH) verwendet wird, ist es wichtig, die Wärmepumpe vor zu hohen chemischen Konzentrationen, die den Wärmetauscher korrodieren könnten, zu schützen. Aus diesem Grund müssen Geräte dieser Art stets in der Rohrleitung auf der stromabwärtigen Seite der Wärmepumpe montiert werden, und es wird empfohlen, ein Rückschlagventil zu installieren, um eine Rückströmung in der Abwesenheit von Wasserzirkulation zu verhindern.
  • Seite 133 NOTIZ Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypass falls notwendig, muss vom Benutzer oder Installateur bereitgestellt werden. ACHTUNG: Um das Wasser im Pool (oder Whirlpool) zu erwärmen, muss die Filterpumpe läuft werden, um den Wasser durch die Wärmepumpe zu zirkulieren.
  • Seite 134 4.5 Kondensation Die Luft die in die Wärmepumpe gezogen wird ist stark durch den Betrieb der Wärmepumpe zur Erwärmung des Beckenwassers abgekühlt, was zu Kondensation an den Rippen des Verdampfers führen könnte. 4.6 Manometer Anzeige (R410A) Untersuchen Sie das Druckmessgerät, dass die Kältemittel Gasdruck von dem Gerät zeigt, die folgende Tabelle zeigt den Normalwert des Gasdrucks (R410A), wenn das Gerät im ausgeschalteten oder Laufbedingungen ist.

  • Seite 135: Verkabelung

    Elektr Elektron onische ische Verkabelung Verkabelung Elektr ische Verkabelung 5.1 Umrichter Schwimmbad Wärmepumpe Schaltplan 48706M/48707M/48708M/48709M/48710M - 132 -...
  • Seite 136 5.2 Umrichter Schwimmbad Wärmepumpe Schaltplan 48711M/48712M - 133 -...
  • Seite 137 5.3 Umrichter Schwimmbad Wärmepumpe Schaltplan 48711T/48712T - 134 -...

  • Seite 138: Elektronischer Schutz

    5.4 Elektronischer Schutz NOTIZ Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler vom Rest der Einheit elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzschlüssen im Inneren des Gerätes zu schützen. Verkleben ist ebenfalls erforderlich. ATTENTIE: Ein Unterbrecher (d.h.

  • Seite 139: Anleitung Für Den Betrieb

    Inbetriebnahme Inbetriebnahme Inbetriebnahme ä ä ä rmepumpe rmepumpe rmepumpe 6. Anzeige Kontroller Betrieb 6.1. Anleitung für den Betrieb 7.2 Die Tasten und ihre Bedienung 7.2.1 Eine Taste Betätigen Sie , um die Wärmepumpeneinheit zu starten, zeigt die LED-Anzeige die gewünschte Wassertemperatur für 5 Sekunden an, zeigt dann die Einlasswassertemperatur und den Betriebsmodus an.
  • Seite 140 Parameterprüfung: Drücken Sie zuerst und drücken Sie dann , um den Benutzerparameter von d0 bis d11 zu überprüfen Code Bedingung Umfang Anmerkung IPM Werkzeugtemperatur Realer Prüfwert 0-120 ℃ Einlaufwassertemp. Realer Prüfwert -9 ℃～ 99 ℃ Auslaufwassertemp. Realer Prüfwert -9 ℃～ 99 ℃ Umgebungstemparatur.

  • Seite 141: Systemrücksetzfunktion

    7.2.4 Systemrücksetzfunktion Drücken Sie in 10s, das System setzt zurück und zeigt "0000" auf dem Steuerpult an. 7.2.5 Symbol der Heizung, das Licht ist eingeschaltet, wenn es in Betrieb ist. Beim Abtauen blinkt das Licht. 7.2.6 Symbol der Abkühlung, das Licht ist eingeschaltet, wenn es in Betrieb ist. 7.2.7 Symbol des automatischen Stopps, das Licht leuchtet, wenn es in Betrieb ist.

  • Seite 142: Fehlercode Anzeige Auf Led-Draht Kontroller

    Fehlersuche Fehlersuche Fehlersuche 8.1 Fehlercode Anzeige auf LED-Draht Kontroller Defekt Fehlercode Grund Lösung Wassereintrittstemperatur Der Sensor in Unterbrechung oder Überprüfen oder ändern Sie den Sensorausfall Kurzschluss Sensor Wassereaustrittstemperatur Der Sensor in Unterbrechung oder Überprüfen oder ändern Sie den Sensorausfall Kurzschluss Sensor Heizkondensator Sensorausfal Der Sensor in Unterbrechung oder...
  • Seite 143 Malfunktion Fehlercode Grund Lösung Prüfen Sie, ob der Niedriger Wasserdurchfluss, Wasserdurchfluss ist genug, und EE 03 Wasserdurchflussausfall falsche Durchflussrichtung oder Strömung in richtige Richtung, Strömungsschalter Versagen. oder der Strömungsschalter versagt werden könnte. Ausfall der Wasserpumpe Überhitzung im Heizbetrieb EE04 Leiser oder kein Wasserdurchfluss Wasserrohr eingeklemmt Ausfall der Strömungswächter Abgastemperatur...
  • Seite 144 IPM-Modul Der Ausgang des Überprüfen Sie die Platine oder Temperatursensor EE14 IPM-Modultemperatursensors ist ersetzen Sie die neue Schaltung Ausgang Fehler abnormal IPM Modultemperatur zu Überprüfen Sie die Platine oder EE15 hoch Schutz ersetzen Sie die neue Überprüfen Sie die Platine oder PFC-Modulschutz EE16 ersetzen Sie die neue...

  • Seite 145: Andere Fehlfunktionen Und Ihre Lösung (Werden Nicht Auf Der Led-Kabelsteuerung Angezeigt)

    8.2 Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt) Fehlfunktion Anzeichen Ursachen Lösung LED-Kabelsteuerung hat Überprüfen Sie ob Kabel und Keine Stromzufuhr keine Anzeige Schutzschalter verbunden sind LED-Kabelsteuerung zeigt die Wärmepumpe im Starten Sie die Wärmepumpe. aktuelle Zeit an. Bereitschaftsmodus 1.

  • Seite 146: Explosionszeichnung Und Wartung

    Explosionszeichnung Explosionszeichnung Explosionszeichnung Wartung Wartung Wartung 9.1 Explosionszeichnung Teilname NO Teilname Obere Abdeckung 133050022 30 Verdrahtungsabdeckung 133050026 Rückwand 133050053 31 Verdrahtungskasten 108010018 Verdampfer 103000131 32 Wasserdichte Box 108010021 Säule 108140015 33 Anzeigen 117020115 Oberer Rahmen 180140052 34 Saugventil 120000023 Isolierverkleidung 108140059 35 EEV 119000017 Reaktor...

  • Seite 147: Wartung

    Lüftermotor 112000041 38 Hochdruck-Schutzschalter 116000009 Ventilatorflügel 132000010 39 Niederdruckschalter 116000013 Linkes Bedienfeld 133050063 40 Niederdruckschalter 116000034 Frontblende 133050008 41 Rohrleitungen 113080060 Kühlergrill 108140011 42 Rohrleitungen 113060094 Wasseraustrittstemp. Fühler TH5 117110052 43 Rohrleitungen 113050108 Wassereintrittstemp. 108010025 44 Verteilerrohr 113040093 Sensor-Klemme Grundplatte 108140051 45 Sensorgehäuserohr 113190001 Elektrische Kastenabdeckung...
