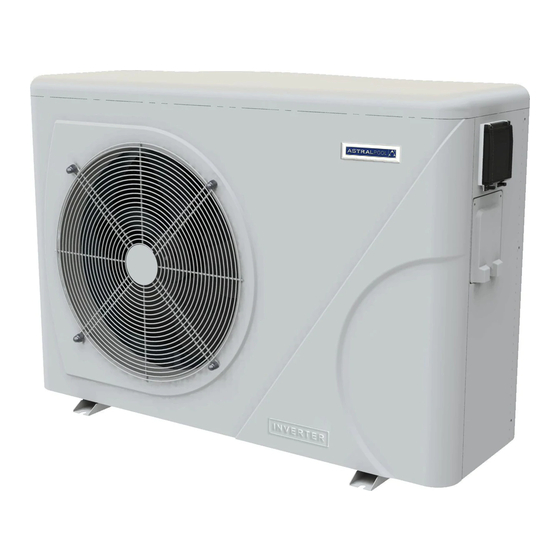

Astralpool PRO ELYO INVERBOOST NN Benutzer- Und Wartungshandbuch
  1. Anleitungen
  2. Marken
  3. Astralpool Anleitungen
  4. Wärmepumpen
  5. PRO ELYO INVERBOOST NN
  6. Benutzer- und wartungshandbuch

Astralpool PRO ELYO INVERBOOST NN Benutzer- Und Wartungshandbuch

Vorschau ausblenden Andere Handbücher für PRO ELYO INVERBOOST NN:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 194

Quicklinks

SWIMMING POOL HEAT PUMP
EN
POMPE À CHALEUR POUR PISCINE
FR
ZWEMBAD WARMTEPOMP
NL
BOMBA DE CALOR PARA PISCINA
ES
SCHWIMMBAD-WÄRMEPUMPE
DE
PISCINA POMPA DI CALORE
IT
PRO ELYO INVERBOOST NN
User and service manual
Manuel d'installation et d'utilisation
Gebruiker en service manual
Manual del usuario y de servicio
Benutzer- und Wartungshandbuch
Istruzioni per l'uso e di servizio
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Astralpool PRO ELYO INVERBOOST NN

Inhaltszusammenfassung für Astralpool PRO ELYO INVERBOOST NN

  • Seite 1 POMPE À CHALEUR POUR PISCINE Manuel d’installation et d’utilisation ZWEMBAD WARMTEPOMP Gebruiker en service manual BOMBA DE CALOR PARA PISCINA Manual del usuario y de servicio SCHWIMMBAD-WÄRMEPUMPE Benutzer- und Wartungshandbuch PISCINA POMPA DI CALORE Istruzioni per l'uso e di servizio PRO ELYO INVERBOOST NN...
  • Seite 3 CO2 Regulation-----------------------------------------------------------------P1 ENGLISH--------------------------------------------------------------------------P07 FRENCH---------------------------------------------------------------------------P55 NEDERLAND---------------------------------------------------------------------P100 SPANISH--------------------------------------------------------------------------P144 GERMANY------------------------------------------------------------------------P189 ITALY ------------------------------------------------------------------------------P232...
  • Seite 9 Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und Verordnung (EG) zur Aufhebung Nr. 842/2006 Dichtheitsprüfung 1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 Tonnen CO -Äquivalent oder mehr enthalten und nicht in Schäumen enthalten, müssen sicherstellen, dass das Gerät auf Dichtheit überprüft wird. 2.
  • Seite 11 User and Service manual SWIMMING POOL HEAT PUMP PRO ELYO INVERBOOST NN - 7 -...
  • Seite 193 Benutzer- und Wartungshandbuch Schwimmbad-Wärmepumpe PRO ELYO INVERBOOST NN - 189 -...
  • Seite 194 INDEX 1. Beschreibung 2. Transportinformationen 3. Spezifikation 4. Accessoires und Optionen 5. Standort und Verbindung 6. Elektronische Verkabelung 7. Inbetriebnahme der Wärmepumpe 8. Fehlersuche 9. Explosionszeichnung und Wartung Danke dass Sie Pro für das Beheizen ihres Schwimmbeckens benutzen. Es wird ihr Poolwasser aufheizen und auf einer konstanten Temperatur halten, wenn die Außentemperatur zwischen -20 und 43℃...

  • Seite 195: Beschreibung

    - Wasseranschluss Montage 50 mm (Stück: 2) - Benutzer und Service Handbuch - Konzentrate Verbindung - 10 m Signalkabel - Wasserdichte Kiste - Winterabdeckung - Stoßfeste Basis (Stück: 4) 1.2 Abmessung Modell :PRO ELYO INVERBOOST NN 07 - 191 -...
  • Seite 196 1.Beschreibung Modell : PRO ELYO INVERBOOST NN 10/ PRO ELYO INVERBOOST NN 14 Modell :PRO ELYO INVERBOOST NN 17/ PRO ELYO INVERBOOST NN 21 - 192 -...
  • Seite 197 1. Beschreibung Modell : PRO ELYO INVERBOOST NN 26/ 26T, PRO ELYO INVERBOOST NN 35/35T - 193 -...

  • Seite 198: Lieferung Der Verpackung

    2. Transportinformationen 2.1 Lieferung der Verpackung Für den Transport ist die Wärmepumpe auf der Palette fixiert und mit einer Kartonschachtel abgedeckt. Um Beschädigungen vorzubeugen, muss die Wärmepumpe auf die Palette übertragen werden. Sämtliches Material, auch wenn der Transport dem Lieferanten in Rechnung gestellt wird, kann bei der Weiterleitung beim Kunden beschädigt werden und es liegt in der Verantwortung des Empfängers, die Übereinstimmung der Lieferung sicherzustellen Der Adressat hat alle Rücklagen an der Rezeption auf dem Lieferschein des Frachtführers zu vermerken, wenn er...

  • Seite 199: Spezifikation

    3. Spezifikation Technische Daten PRO-ELYO Umrichter Pool Wärmepumpen CE-Norm, R410A, Heizung und Kühlung, Umrichter Verdichter, Kompressor Abtauung, ABS Cabinet PRO ELYO PRO ELYO PRO ELYO PRO ELYO PRO ELYO Modell INVERBOOST INVERBOOST INVERBOOST INVERBOOST INVERBOOST NN 07 NN 10 NN 14 NN 17 NN 21 CODE...
  • Seite 200 3. Spezifikation Pro Elyo Pro Elyo Pro Elyo Pro Elyo Modell Inverboost NN 26 Inverboost NN 26T Inverboost NN 35 Inverboost NN 35T CODE 68820 68821 68822 68823 * Leistung bei Luft 26℃, Wasser 26℃, Luftfeuchtigkeit 80% Heizleistung 26-6.8 26-6.8 35-8 35-8 Energieverbrauch...

  • Seite 201: Der Kit-Bypass

    4.Accessoires und Optionen 4.1 Liste des accessoires Pad Antivibrationsgummi , Anzahl 4 Schutzhülle , Menge 1 Ausmündungsanschluss, Anzahl 2 10M Signaldraht, 1 Stk Modbus-Signaldraht, 1 Stk Steckverbinder für Einlass und Auslass von Wasser, Anzahl 2 Winter-Abdeckung, 1 stk 4.2 Der Kit-Bypass Das Kit By-Pass ist das unentbehrliche Zubehör für die Installation Ihrer Wärmepumpe, es ist auch ein Instrument für die Optimierung der Wassererwärmung.

  • Seite 202: Zubehör Installation

    4.Accessoires und Optionen 4.3 Zubehör Installation Anti-Vibrations-Basen 1. Nehmen Sie 4 Schwingungsdämpfer heraus 2. Legen Sie sie nacheinander auf den Boden der Maschine wie das Bild. Abflussdüse 1. Installieren Sie die Ablassdüse unter der Bodenplatte 2. Schließen Sie eine Wasserleitung an, um das Wasser abzulassen.

  • Seite 203: Standort Und Verbindung

    5. Standort und Verbindung ACHTUNG: Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein: 1. Jeder Zusatz von Chemikalien muss in der Rohrleitung stromabwärts der Wärmepumpe stattfinden. 2. Installieren Sie eine Bypass, wenn der Wasserfluss aus der Schwimmbadpumpe mehr als 20% größer ist als der maximal zulässige Durchfluss durch den Wärmetauscher der Wärmepumpe ist.

  • Seite 204: Typische Anordnung

    5. Standort und Verbindung 5.2 Installation des Sperrventils Hinweis: Wenn ein automatisches Dosiergerät für das Chlor und Säuregehalt (pH) verwendet wird, ist es wichtig, die Wärmepumpe vor zu hohen chemischen Konzentrationen, die den Wärmetauscher korrodieren könnten, zu schützen. Aus diesem Grund müssen Geräte dieser Art stets in der Rohrleitung auf der stromabwärtigen Seite der Wärmepumpe montiert werden, und es wird empfohlen, ein Rückschlagventil zu installieren, um eine Rückströmung in der Abwesenheit von Wasserzirkulation zu verhindern.
  • Seite 205 5. Standort und Verbindung NOTIZ Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypass falls notwendig, muss vom Benutzer oder Installateur bereitgestellt werden. ACHTUNG: Um das Wasser im Pool (oder Whirlpool) zu erwärmen, muss die Filterpumpe läuft werden, um den Wasser durch die Wärmepumpe zu zirkulieren.
  • Seite 206 5. Standort und Verbindung 5.4 Kondensation Die Luft die in die Wärmepumpe gezogen wird ist stark durch den Betrieb der Wärmepumpe zur Erwärmung des Beckenwassers abgekühlt, was zu Kondensation an den Rippen des Verdampfers führen könnte. 5.5 Manometer Anzeige (R410A) Untersuchen Sie das Druckmessgerät, dass die Kältemittel Gasdruck von dem Gerät zeigt, die folgende Tabelle zeigt den Normalwert des Gasdrucks (R410A), wenn das Gerät im ausgeschalteten oder Laufbedingungen ist.

  • Seite 207: Elektronische Verkabelung

    6. Elektronische Verkabelung 6.1 Umrichter Schwimmbad Wärmepumpe Schaltplan PRO ELYO INVERBOOST NN 07/10/14/17/21 - 203 -...
  • Seite 208 6. Elektronische Verkabelung 6.2 Umrichter Schwimmbad Wärmepumpe Schaltplan Ref. PRO ELYO INVERBOOST NN 26/35 - 204 -...
  • Seite 209 6. Elektronische Verkabelung 6.3 Umrichter Schwimmbad Wärmepumpe Schaltplan PRO ELYO INVERBOOST NN 26T/35T - 205 -...

  • Seite 210: Elektrischer Anschluss

    Die Anschlüsse müssen entsprechend der Leistung des Gerätes und dem Zustand von Installation. Maximale Länge des Drahtes Modelle Leistungsschalter 2,5 mm² 4 mm² 6 mm² 10 mm² PRO ELYO INVERBOOST NN 07 84 m 135 m 200 m 335 m PRO ELYO INVERBOOST NN 10 10 A 57 m 90 m...

  • Seite 211: Elektronischer Schutz

    6. Elektronische Verkabelung 6.5 Elektronischer Schutz NOTIZ Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler vom Rest der Einheit elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzschlüssen im Inneren des Gerätes zu schützen. Verkleben ist ebenfalls erforderlich. ATTENTIE: Ein Unterbrecher (d.h.

  • Seite 212: Anzeige Kontroller Betrieb

    7. Inbetriebnahme der Wärmepumpe 7. Anzeige Kontroller Betrieb 7.1. Anleitung für den Betrieb Wenn die Wärmepumpe an die Stromversorgung angeschlossen wird, zeigt die LED-Anzeige 3 Sekunden lang einen Code an, der das Wärmepumpenmodell anzeigt. 7.2 Die Tasten und ihre Bedienung 7.2.1 Eine Taste Betätigen Sie...
  • Seite 213 7. Inbetriebnahme der Wärmepumpe 7.2.3 Taste Clock / unclock die Anzeige: Halten Sie für 5 Sekunden, um die Anzeige zu sperren / zu entsperren. Wassertemperatur: Drücken Sie oder , um die Wassertemperatur direkt einzustellen. Parameterprüfung: Drücken Sie zuerst und drücken Sie dann , um den Benutzerparameter von d0 bis d11 zu überprüfen Code...
  • Seite 214 7. Inbetriebnahme der Wärmepumpe Drücken Sie zuerst und drücken Sie dann , um den Benutzerparameter von P1 auf P7 zu prüfen / einzustellen Code Name Umfang Standard Anmerkung Mandatory 0: Standard Normalbetrieb, 1: Mandatory Abtauen.. Abtauen. Arbeitsmodus 1 Heizbetrieb, 0 Kühlbetrieb 1 Timer ein / aus ist unter Funktion, 0 Timer ein / aus Timer ein / aus ist außer Funktion (Die Einstellung von P5 und P6...

  • Seite 215: Systemrücksetzfunktion

    7. Inbetriebnahme der Wärmepumpe 7.2.4 Systemrücksetzfunktion Drücken Sie in 10s, das System setzt zurück und zeigt "0000" auf dem Steuerpult an. 7.2.5 Symbol der Heizung, das Licht ist eingeschaltet, wenn es in Betrieb ist. Beim Abtauen blinkt das Licht. 7.2.6 Symbol der Abkühlung, das Licht ist eingeschaltet, wenn es in Betrieb ist.
  • Seite 216 7. Inbetriebnahme der Wärmepumpe 7.2.12 Auto-Modus Es gibt 3 Modelle für das Gerät: Nur Heizen, Auto-Modus (Heiz- und Kühlschalter), Nur Kühlen. Sie können den Heizmodus und den Automatikmodus durch Drücken von für 5 Sekunden umschalten, unabhängig davon, ob das Gerät ein- oder ausgeschaltet ist. Licht zusammen Licht an Betriebslogik des Auto-Modus...

  • Seite 217: Logik Zum Heizen

    7. Inbetriebnahme der Wärmepumpe 7.3 Logik zum Heizen Wassereintrittstemper Arbeitsebene der Arbeitsstatus Arbeitsmodus atur Wärmepumpe POWERFUL ≦Tset-1 SMART Tset-1< and < Tset+1 SMART Standby ≧Tset+1 Starten der SMART ≦Tset-1 Wärmepumpe SILENT Tset-1< and < Tset+1 SILENT Standby ≧Tset+1 <Tset+1 POWERFUL POWERFUL ≧...

  • Seite 218: Fehlercode Anzeige Auf Led-Draht Kontroller

    8.Fehlersuche 8.1 Fehlercode Anzeige auf LED-Draht Kontroller Fehlfunktion Fehlercode Grund Lösung 1. Überprüfen Sie die Verdrahtung auf 1.Hochdruckschalter in schlechtem einen Hochdruckschalter oder ändern Anschluss oder Ausfall Sie eine neue 2.Ambient Temperatur ist zu hoch 2. Überprüfen Sie den Wasserfluss Hochdruckversagen EE 01 3.Wassertemperatur ist zu hoch...
  • Seite 219 8.Fehlersuche Fehlercod Fehlfunktion Grund Lösung 1. Überprüfen und wieder anschließen der Signalleitung 1. Drahtverbindung ist nicht gut oder 2.Schneiden Sie einen neuen Reglerfehler oder EE 06 beschädigter Signaldraht Signaldraht Kommunikationsfehler 2. Controller fehler 3. Stromversorgung abschalten und Maschine neu starten 4.
  • Seite 220 8. Fehlersuche Fehlfunktion Fehlercode Grund Lösung 1. Prüfen Sie, ob die Stromversorgung VDC-Spannung 1.Mother Netzspannung ist zu niedrig EE 12 im normalen Bereich liegt wenig Schutz 2.Driver Bord ist beschädigt. 2. Fahrertreiber wechseln 1. Kompressor prüfen 1.Der Kompressorstrom ist zu groß 2.
  • Seite 221 8. Fehlersuche Fehlfunktion Fehlercode Grund Lösung 1.Erfahren Sie eine neue Treiber-Board thermische 2. Überprüfen Sie, ob die Schaltkreis EE 18 Das Fahrerbrett ist beschädigt Lüftermotordrehzahl zu niedrig ist oder PFC-Moduls der Lüftermotor beschädigt ist, ändern abnormal Sie einen anderen 1.PFC Modul thermische Schaltung 1.Erfahren Sie eine neue Treiber-Board Ausgang anormal 2.
  • Seite 222 8. Fehlersuche Fehlfunktion Fehlercode Grund Lösung 1.Wrong EEPROM Daten im 1. Geben Sie korrekte EEPROM-Daten lesen Fehlfunktion Programm oder fehlgeschlagene EE27 von EEPROM-Daten Eingabe von EEPROM Daten 2.Change eine neue Hauptplatine 2.Main Board Ausfall 1. Die Stromversorgung abschalten Inter-Chip-Kommunik EE28 Hauptbrettausfall und neu starten ationsfehler auf der...

  • Seite 223: Andere Fehlfunktionen Und Ihre Lösung

    8. Fehlersuche 8.2 Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt) Fehlfunktion Anzeichen Ursachen Lösung LED-Kabelsteuerung hat Überprüfen Sie ob Kabel und Keine Stromzufuhr keine Anzeige Schutzschalter verbunden sind LED-Kabelsteuerung zeigt die Wärmepumpe im Starten Sie die Wärmepumpe. aktuelle Zeit an.

  • Seite 224: Explosionszeichnung Und Wartung

    9. Explosionszeichnung und Wartung 9.1 Explosionszeichnung Modell: PRO ELYO INVERBOOST NN 07 - 220 -...
  • Seite 225 9. Explosionszeichnung und Wartung 9.2 Modell: PRO ELYO INVERBOOST NN 07 Teilename 68815 NO Teilename 68815 Obere Abdeckung 1330500221 34 Gummiblock 136020018 Rückwand 1330500561 35 Druckanzeige 110800001 Umgebungstemparatur. 117110020 36 EEV zu Verteilerleitungen 113080060 Sensor TH1 Umgebungstemparatur. 133020010 37 119000017...
  • Seite 226 9. Explosionszeichnung und Wartung Modell:PRO ELYO INVERBOOST NN 10 - 222 -...
  • Seite 227 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 10 Teilename 68816 Teilename 68816 Obere Abdeckung 1330900291 Rückwand 1330900271 Umgebungstemparatur. Sensor 117110020 Wasseranschluss-Sets 113900082 Umgebungstemparatur. 133020010 Roter Gummiring 133020011 Sensorklemme Verdampfer 103000182 Gummiring am 133020026 Wasseranschluss Isolierplatte 108050073 Wasserstromschalter 112100021-1...
  • Seite 228 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 14 - 224 -...
  • Seite 229 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 14 Parts Name 68817 Parts Name 68817 Top cover 1330900291 37 Water connection sets 113900082 Ambient temp. sensor TH1 117110020 Red rubber ring 133020011 Ambient temp. sensor clip 133020010 Rubber ring on water connection...
  • Seite 230 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 17/21 - 226 -...
  • Seite 231 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 17/21 NO Teilename 68818 68819 NO Teilename 68818 68819 1 Obere Abdeckung 1332600011 37 EEV 119000021 2 Rückwand 1332600021 38 EEV zu Verteilerleitungen 113080056 3 Umgebungstemparatur. Sensor 117110020 39 Flüssigkeitsvorratsbehälter zu EEV 113120019 4 Umgebungstemparatur.
  • Seite 232 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 26/26T/35/35T - 228 -...
  • Seite 233 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 26/35 Teilename 68820 68822 Teilename 68820 68822 1 Obere Abdeckung 133100001 41 Kollektive Verrohrung 113050109/113050110 2 Umgebungstemparatur. 117110020 42 Austauscher zum Filter 113170028 3 Umgebungstemparatur. 133020010 43 Filter 120000066 4 Rückwand...
  • Seite 234 9. Explosionszeichnung und Wartung Modell: PRO ELYO INVERBOOST NN 26T/35T Teilename 68821 68823 Teilename 68821 68823 1 Obere Abdeckung 133100001 41 Kollektive Verrohrung 113050109/113050110 2 Umgebungstemparatur. 117110020 42 Austauscher zum Filter 113170028 3 Umgebungstemparatur. 133020010 43 Filter 120000066 4 Rückwand...
  • Seite 235 9. Explosionszeichnung und Wartung 9.3 Wartung (1) Sie sollten das Wasserzufuhrsystem regelmäßig überprüfen, um zu vermeiden dass Luft in das System eindringt und geringe Wasserflussmenge verursacht, denn das würde die Leistung und Zuverlässigkeit der HP-Einheit reduzieren. (2) Reinigen Sie ihr Becken und Filtersystem regelmäßig um Schäden an der Einheit durch verschmutzte Filter zu vermeiden.
