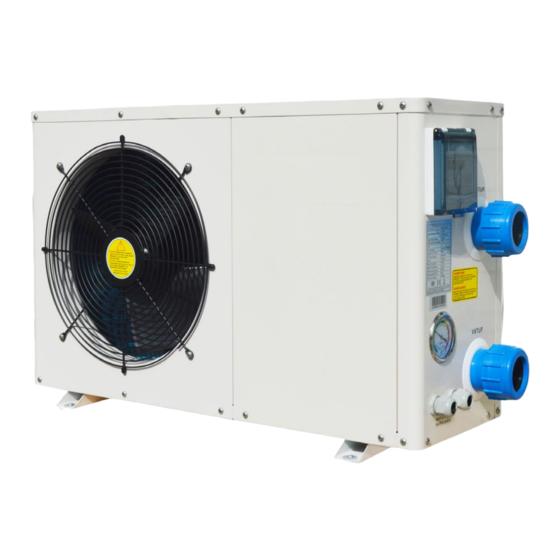

- Seite 1 Wärmepumpen TOP Wärmepumpen Installations- und Betriebsanleitung...
-
Seite 2: Produkteigenschaften
3. Elektronische Steuerung und digitales Display (nur TOP+) 4. Verzinktes Stahlgehäuse, PU-beschichtet 5. Horizontale Luftdurchströmung 6. Einfacher Anschluss an das Beckensystem 7. Hochleistungskompressor 8. Strömungsschutzschalter 9. Hoch- und Niederdruckschutzschalter Abbildung TOP+ Wärmepumpe Modell TOP5 TOP7 TOP5+ TOP7+ TOP10+ TOP13+ TOP15+ Messbedingungen: Kapazität der Heizung... -
Seite 3: Power Supply
Sicherheitshinweise – bitte unbedingt beachten Greifen Sie nicht in den Luftauslass und den Ventilator, stecken Sie auch keine Gegenstände hinein. Andernfalls besteht die Gefahr von Personen- und Sachschäden. Bei einer Stö rung an der Wä rmepumpe das Gerät sofort ausschalten und einen qualifizierten Techniker benachrichtigen. - Seite 4 Mindestabstand von der Wand: siehe obige Zeichnung Englisch Deutsch AIR IN LUFT EINLASS AIR IN LUFT EINLASS AIR OUT LUFT AUSTRITT Air-flow: Horizontal Horizontaler Luftstrom...
- Seite 5 1. Erste Inbetriebnahme Hinweis: Wenn das Gerät das Beckenwasser erwärmen soll, muss die Filterpumpe laufen, damit Wasser durch die Wärmepumpe fließt. Ohne Wasserdurchfluss arbeitet die Wärmepumpe nicht. Temperatur einstellen: Stellen Sie den Regler auf die gewünschte Te mperatur. (Die eingestellte Temperatur muss höher sein als die Wassertemperatur, sonst arbeitet die Wärmepumpe nicht.) Nach dem Anschließen und Überprü...
- Seite 6 2. Aufbau des Beckensystems (Anschluss der Wä rmepumpe an das Filtersystem) Englisch Deutsch Heat Pump Wä rmepumpe Water processor Wasseraufbereiter Side connection valve Nebenanschlussventil Power cable inlet Stromkabel Eingang Outlet Ablauf Inlet Zulauf Condensed water draining pipe Kondenswasserabfluss Draining nozzle Ablasshahn Discharge water to pool Wasserablauf ins Becken...
- Seite 7 MODELL TOP 4 TOP 5 TOP 7 TOP 9 TOP 10 TOP 15 Heizleistung (L27 / W27) 14,2 (L = Luft, W = Wasser) Heizleistung (L15 / W26) Kühlleistung (L 35 / W27) n. a. n. a. n. a. n. a. n.
- Seite 8 3. Schrauben Sie die Wasseranschlüsse (Zulauf und Ablauf) an der Wä rmepumpe ab, und lassen Sie das Wasser aus dem Gerät laufen. Vergewis sern Sie sich, dass die Wärmepumpe völlig leer ist. (Wenn nötig, kippen Sie die Wärmepumpe etwas, bis sä mtliches Wasser aus dem Wärmetauscher abgelaufen ist.) Bei Frostschäden am nicht vollständig entleerten Wärmetauscher erlischt die Garantie.
- Seite 9 Bei Verdacht auf Undichtigkeit So überprü fen Sie, ob das Wasser aus dem Kondenswasserabfluss auch tatsächlich Kondenswasser ist: Schalten Sie die Wä rmepumpe aus, lassen Sie aber die Filterpumpe laufen. Warten Sie eine Stunde. Wenn dann kein Wasser mehr aus dem Kondenswasserabfluss kommt, war das austretende Wasser Kondenswasser.
- Seite 10 Englisch Deutsch Water flow switch Wasserstromschalter Englisch Deutsch Fan blade Ventilatorflü gel Fan motor Ventilatorantrieb Englisch Deutsch Manometer is indicating the pressure Manometer zeigt den Gasdruck bei At 20° C and pump not running 20 ° C an, wenn die Pumpe nicht läuft. Manometer for gas pressure Manometer fü...
- Seite 11 vorzunehmen, die in dieser Installations- und Bedienungsanleitung nicht genau beschrieben sind. b. Lesen Sie die gesamte Installations- und Bedienungsanleitung vor Inbetriebnahme, Einstellung und Wartung gründlich durch. c. Warten Sie nach der Installation mindestens 24 Stunden, bevor Sie die Wä rmepumpe einschalten.
- Seite 12 12. Schaltplan (auf Englisch) TOP 5 TOP 7...
- Seite 13 13. Im Fall einer Störung Ist irgendetwas mit Ihrer TOP Wä rmepumpe nicht in Ordnung? Bevor Sie den technischen Kundendienst anrufen: Lesen Sie sich den unten stehenden Abschnitt B „Mögliche Störungen“ durch, und füllen Sie diesen Vordruck aus. Schicken Sie den ausgefüllten Vordruck nach Möglichkeit an Ihren Händler, und haben Sie diese Angaben auch zur Hand, wenn Sie den technischen Kundendienst anrufen.
- Seite 14 7. Schalten Sie die Wärmepumpe aus (OFF). Warten Sie 3 Minuten, und schalten Sie die Wä rmepumpe dann wieder ein (ON). Achten Sie 3 Minuten lang auf Betriebsgeräusche und übriges Betriebsverhalten . 8. Schaltet sich der Ventilator ein? JA / NEIN 9.
- Seite 15 Schwimmbecken im Freien: Durchschnittlicher Energieverlust bei verschiedenen Lufttemperaturen Watt h*ft 1000 Beckentemperatur 27 ℃ Becken mit mind. 200 mm starker Betonkonstruktion Durchschnittliche Beckentiefe 1,5 m Wenig Wind < 0,5 m/s Feuchtigkeit > 70 % rH Isoliertes Filtersystem Energieverlust ohne Abdeckung Energieverlust durch strämendes Grundwasser am und...
