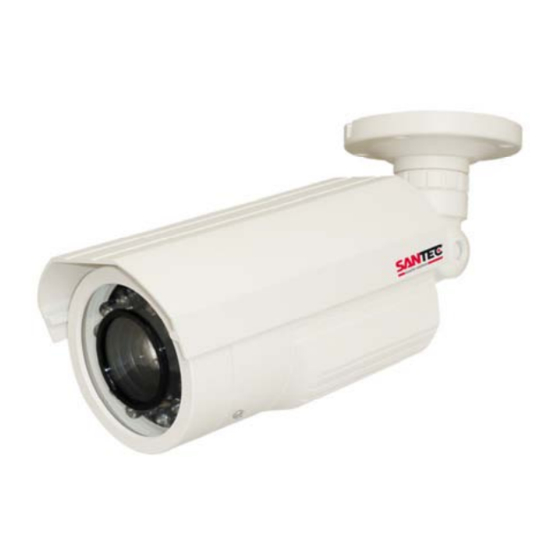

Tag/nacht-kamera im wetterschutzgehäuse
Verwandte Anleitungen für Santec VTC-279IRP/W
Inhaltszusammenfassung für Santec VTC-279IRP/W
- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH Tag/Nacht-Kamera im Wetterschutzgehäuse Day/Night Camera in Weather-Proof Housing Modelle / Models: VTC-279IRP/W VTC-282IRP/W VTC-289IRP/W Version 1.3 /1109/dt-en/A5 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 SANYO VIDEO Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Installation Die Kamera im Überblick Einstellung der Kamera über das OSD (Bildschirmmenü) Besondere Ausstattungsmerkmale Technische Daten ENGLISH Table of contents Safety precautions Safety instructions Installation... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. - Seite 7 Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-279IRP/W, VTC-282IRP/W und VTC-289IRP/W. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind.
-
Seite 8: Installation
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Installation Diese Kamera ist eine Kompaktkamera im Wetterschutzgehäuse, Schutzklasse IP-66, mit Wandhalter und integrierter Kabelführung. Die technischen Daten entnehmen Sie bitte den Folgeseiten. Lieferumfang: 1 x Kamera VTC-279IRP/W, VTC-282IRP/W oder VTC-289IRP/W 1 x Kabeladapter BNC-Buchse/Sockelstecker 1 x Sechskant-Schlüssel... -
Seite 9: Einstellung Der Kamera
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W 4. Einstellungen Alle Einstellungen sind von außen möglich, es nicht notwendig, die Kamera zu öffnen! Objektiveinstellung: Die Einstellung des Objektives (Brennweite und Fokus) erfolgt mittels der beiden Einstellringe (siehe Bild 2 bzw. Bild 3). Lösen Sie dazu vorsichtig die beiden Sicherheitsschrauben ein wenig, so dass Sie die Einstellringe drehen können. -
Seite 10: Die Kamera Im Überblick
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Die Kamera im Überblick Wandhalter mit integriertem Bild 1: Seitenansicht Kabelmanagement Sonnenschutzdach Bild 2: Kamera VTC-279IRP/W, VTC-282IRP/W Regler zur Einstellung der Leuchtstärke der IR-LEDs Abdeckkappe Sicherheitsband für Abdeckkappe Objektiveinstellung Joystick zur OSD-Bedienung Zusätzlicher Videoausgang (über Adapter), z.B. -
Seite 11: Einstellung Der Kamera Über Das Osd (Bildschirmmenü)
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Einstellung der Kamera über das OSD (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte... - Seite 12 Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Objektiv (Lens Option): Die Objektivsteuerung ist auf DC voreingestellt. Durch Druck auf den Joystick öffnet sich ein Menü und Sie können die Bildhelligkeit nachregeln (0–70). Nochmaliger Druck auf den Joystick speichert den Wert ab.
- Seite 13 Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Tag/Nacht Funktion (Day/Night): Color: Farbmodus. BW: Schwarzweiß-Modus. Auto: Automatische Einstellung auf Farb- oder Schwarzweiß-Modus. Extern: Voreinstellung (notwendige Einstellung für Tag/Nacht-Funktion) Bildeinstellung (Image Adj): Einfrieren: Standbild. ...
- Seite 14 Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Sync: INT: Die Kamera wird intern synchronisiert. Diese Funktion ist fest eingestellt. Bewegungserkennung (Motion Detection): Mit dieser Kamera können Sie Bewegungen in acht verschiedenen Überwachungsbereichen verfolgen. Der Hinweis „Motion Detection“ wird im Videobild eingeblendet, wenn eine Bewegung erkannt wurde.
- Seite 15 Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Privat (Privacy): Privatzonen, hier erfolgt keine Anzeige des Bildes. o Bereichsauswahl (Area Sel): Bis zu acht Privatzonen können bestimmt werden. o Modus Bereich (Area Mode): Aktivierung oder Deaktivierung des gewählten Bereichs.
-
Seite 16: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W Besondere Ausstattungsmerkmale Tag/Nacht-Kamera mit mechanischem IR-Cut-Filter Bildauflösung 580/700 TVL integriertes manuelles Zoom-Objektiv DC-gesteuert 10fach Digital-Zoom zuschaltbar einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) mittels Mini-Joystick IP-66 Wetterschutzgehäuse mit integrierter Kabelführung ... - Seite 17 Bedienungsanleitung / User Manual VTC-279IRP/W / VTC-282IRP/W / VTC-289IRP/W _________________________________________________________________________________ - 17 - Downloaded from www.Manualslib.com manuals search engine...
