Santec VTC-HDH322PWD Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH / ENGLISH
BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH /

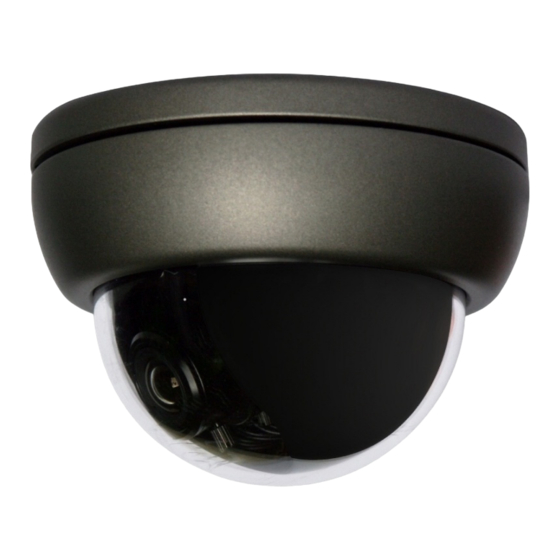

Kamera im vandalismusgeschützten Gehäuse
ENGLISHBEDIENUNGSANLEITUNG / USER MANUAL
Camera in vandal-proof housing
DEUTSCH / ENGLISH
Modell / Model:
VTC-HDH322PWD
Optionale weiße Gehäusekappe CABD322W erhältlich.
White dome cover CABD322W optionally available.
Version 3.0sfi/0412/dt-engl/A6
Inhaltsverzeichnis
Verwandte Anleitungen für Santec VTC-HDH322PWD
Inhaltszusammenfassung für Santec VTC-HDH322PWD
- Seite 1 DEUTSCH / ENGLISH BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / Kamera im vandalismusgeschützten Gehäuse ENGLISHBEDIENUNGSANLEITUNG / USER MANUAL Camera in vandal-proof housing DEUTSCH / ENGLISH Modell / Model: VTC-HDH322PWD Optionale weiße Gehäusekappe CABD322W erhältlich. White dome cover CABD322W optionally available. Version 3.0sfi/0412/dt-engl/A6...
- Seite 2 Sanyo Video Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der Sanyo Video Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of Sanyo Video Vertrieb AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User Manual VTC-HDH322PWD DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Über dieses Handbuch 1. Lieferumfang 2. Installation 2.1 Kamerabefestigung 2.2 Stromversorgung und Monitor-Impedanz 2.3 Öffnen des Kameragehäuses 2.4 Optionale weiße Gehäusekappe 3. Einstellungen 3.1 OSD 3.2 Objektiv 3.3 Zusätzlicher Videoanschluss 4. - Seite 5 Bedienungsanleitung / User Manual VTC-HDH322PWD ENGLISH Table of contents Safety precautions Safety instructions About this user manual 1. Items included in the delivery 2. Installation 2.1 Camera mounting 2.2 Power supply and monitor impedance 2.3 Camera housing 2.4 White dome cover (optional) 3.
-
Seite 6: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User Manual VTC-HDH322PWD Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 7: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User Manual VTC-HDH322PWD Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 8: Über Dieses Handbuch
Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-HDH322PWD. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung. -
Seite 9: Lieferumfang
Bedienungsanleitung / User Manual VTC-HDH322PWD 1. Lieferumfang 1 x Kamera VTC-HDH322PWD 1 x Kabeladapter BNC-Buchse/Sockelstecker 1 x Handbuch 2. Installation (Siehe auch nachfolgende Bildseiten.) Diese Kamera ist eine Kompaktkamera im vandalismusgeschützten Wetterschutzgehäuse, Schutzklasse IP-66, zur Wand- oder Deckenmontage. Sie dient zum Einsatz in Videoüberwachungsanlagen. -
Seite 10: Einstellungen
Bedienungsanleitung / User Manual VTC-HDH322PWD 3. Einstellungen 3.1 OSD Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick (Bild 3). Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte... -
Seite 11: Die Kamera Im Überblick
Bedienungsanleitung / User Manual VTC-HDH322PWD 4. Die Kamera im Überblick Bild 1: Schraube zum Sichern Videoanschluss BNC Anschluss des Kameragehäuses Betriebsspannun Bild 2: Schraublöcher für Kamerabefestigung Siehe auch „Anhang: Anordnung der Montagelöcher“ Bild 3: zusätzlicher Videoanschluss (für Testzwecke/Installation) Mini- Joystick für OSD... - Seite 12 Bedienungsanleitung / User Manual VTC-HDH322PWD Bild 4: Schrauben für Objektiveinstellung Die Position des Kameramoduls kann in 3 Achsen ausgerichtet werden. Bild 5: optional: weiße Gehäusekappe CABD322W zum Aufstecken auf das Kameragehäuse _________________________________________________________________________________ - 12 -...
-
Seite 13: Einstellung Der Kamera Über Das Osd (Bildschirm-Menü)
Bedienungsanleitung / User Manual VTC-HDH322PWD 5. Einstellung der Kamera über das OSD (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte... -
Seite 14: Menü-Übersicht
Bedienungsanleitung / User Manual VTC-HDH322PWD 5.1 Menü-Übersicht Belichtung Objektiv: ● DC ● Manuell Sensitiv Gegenlicht: ● BLC ● HLC ● D-WDR 3D-DNR Zurück Weißabgleich ATW Mode: ● ATW ● Manuell ● Push ● Zurück R-Y Gain B-Y Gain Zurück Tag & Nacht D&N Mode: ●... -
Seite 15: Hauptmenü
Bedienungsanleitung / User Manual VTC-HDH322PWD 5.2 Hauptmenü 5.3 Belichtung Objektiv: o DC: Diese Kamera ist mit einem DC-Objektiv ausgestattet. Es muss daher „DC“ eingestellt sein. o Manuell: Keine Einstellung notwendig. AGC: Automatische Verstärkungsreglung zur Regulierung der Helligkeit. Die Bildhelligkeit kann nachgeregelt werden (hoch, mittel, niedrig, aus). -
Seite 16: Weißabgleich
Bedienungsanleitung / User Manual VTC-HDH322PWD Gegenlicht: o BLC (Backlight Compensation): Wenn das Objekt einem starken Hintergrundlicht ausgesetzt ist, kann durch BLC ein scharfes Bild des Objektivs und des Hintergrunds erreicht werden. BLC Mode: Auto, manuell BLC Level: Hoch, mittel, aus o HLC (Highlight Compensation): Durch den Spitzlichtausgleich können extrem helle Lichtpunkte (z.B. -
Seite 17: Tag & Nacht
Bedienungsanleitung / User Manual VTC-HDH322PWD 5.5 Tag & Nacht AUTO D&N Mode: o Auto: Die Bildanzeige (Tag-/Nacht-Funktion) passt sich automatisch der Umgebungshelligkeit an. Tag/Nacht: Helligkeitswert, wann die Tag/Nacht-Umschaltung erfolgen soll. Nacht/Tag: Helligkeitswert, wann die Nacht/Tag-Umschaltung erfolgen soll. Delay Time: Verzögerungszeit für die Umstellung. -
Seite 18: Bild Einstellungen
Bedienungsanleitung / User Manual VTC-HDH322PWD 5.6 Bild Einstellung Spiegelung: Vertikale Bildspiegelung. Schärfe: Stellen Sie die Bildschärfe ein. Gamma: Stellen Sie den Gamma-Wert ein (0,45 / 55 / 65 / User). LSC (Lens Shading Compensation): Wird diese Funktion aktiviert, so wird die Vignettierung des Objektivs verbessert. -
Seite 19: Bewegung
Bedienungsanleitung / User Manual VTC-HDH322PWD 5.7 Bewegung Bewegung: Ein- oder ausschalten der Bewegungserkennung. Maske: Es können 4 Bereiche für die Bewegungserkennung definiert werden. Sensitivity: Stellen Sie die Empfindlichkeit für den Bewegungserkennungsbereich ein (0 – 30). Anzeige: Wenn „Anzeigen“... -
Seite 20: Privatzonen
Bedienungsanleitung / User Manual VTC-HDH322PWD 5.8 Privatzonen Maske 1 – 8: Es können 8 Bereiche als Privatzonen definiert werden, die nicht auf dem Bildschirm angezeigt sondern verdeckt werden. Dot Sel.: Legen Sie den Ausgangspunkt fest. Dot XY: Legen Sie die horizontale/vertikale Position der Privatzone fest. -
Seite 21: Speziell
Bedienungsanleitung / User Manual VTC-HDH322PWD 5.9 Speziell Sprache: Wählen Sie die Sprache für das OSD-Menü aus. Standardmäßig ist Deutsch eingestellt. Titel: Legen Sie fest, ob der Kameratitel/-name im Bild eingeblendet werden soll oder nicht. Kommunikation: Keine Funktion. -
Seite 22: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User Manual VTC-HDH322PWD 6. Besondere Ausstattungsmerkmale Tag/Nacht-Kamera mit mechanischem IR-Sperrfilter Hohe Bildauflösung 650 TVL Integriertes manuelles Zoom-Objektiv 2,8–12 mm, DC-gesteuert Digital Wide Dynamic Range (DWDR) Funktion IP-66 Wetterschutzgehäuse, Vandalismus-geschützt Einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) mittels Mini-Joystick... -
Seite 23: Technische Daten
Bedienungsanleitung / User Manual VTC-HDH322PWD 7. Technische Daten Kameramodell VTC-HDH322PWD Kameratyp Tag/Nacht-Kamera im Wetterschutzgehäuse Videonorm Bildsensor 1/3“ Sony Super HAD CCD Chip Horizontale Auflösung 650 TVL (Farbe) / 650 TVL (Schwarz-Weiß) Aktive Bildelemente 755(H) x 582(V) Signal/Rauschabstand > 50 dB Objektiv Integriertes DC-gesteuertes 2,8–12 mm Objektiv... -
Seite 24: Anhang: Abmessungen Und Anordnung Der Montagelöcher
Bedienungsanleitung / User Manual VTC-HDH322PWD Anhang: Abmessungen und Anordnung der Montagelöcher Abmessungen: Seitenansicht Draufsicht: Anordnung der Montagelöcher: Alle Angaben in mm. Skizzen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 24 -... - Seite 25 Bedienungsanleitung / User Manual VTC-HDH322PWD _________________________________________________________________________________ - 25 -...
