Desoutter CVi3 Bedienungsanleitung

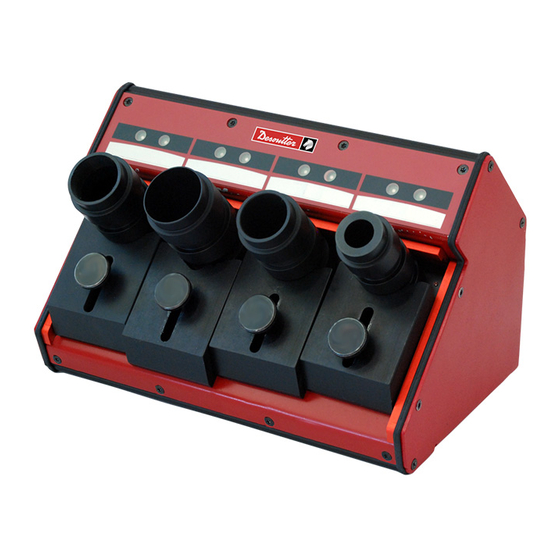

Wechselbox für steckschlüssel
Vorschau ausblenden
Andere Handbücher für CVi3:
- Schnellstartanleitung (145 Seiten) ,
- Installations- und upgrade-anleitung (60 Seiten) ,
- Konfigurationsanleitung (52 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Socket tray
6159360710
Socket tray
Boîtier de sélection à douilles
Selector de vaso
Wechselbox für Steckschlüssel
Magazzino bussole
Bandeja de soquete
Hylslåda
Aansluitkast voor steeksleutels
套筒选择器
Półka gniazd
Selectorului de capete de chei
Zásobník na nástavce
Foglalat aljzat
Part no
Issue no
Date
Page
User manual
Manuel utilisateur
Manual de usuario
Bedienungsanleitung
Manuale dell'utente
Manual do usuário
Användarhandbok
Bedieningshandleiding
操作手册
Instrukcja obsługi
Manual de utilizare
Návod k obsluze
Felhasználói kézikönyv
www.desouttertools.com
6159931430
05
11/2016
1 / 72
4
9
14
19
24
29
34
39
44
49
44
59
52
Inhaltsverzeichnis
Verwandte Anleitungen für Desoutter CVi3
Inhaltszusammenfassung für Desoutter CVi3
- Seite 1 Part no 6159931430 Issue no Date 11/2016 Page 1 / 72 Socket tray 6159360710 Socket tray User manual Boîtier de sélection à douilles Manuel utilisateur Selector de vaso Manual de usuario Wechselbox für Steckschlüssel Bedienungsanleitung Magazzino bussole Manuale dell’utente ...
-
Seite 19: Bestimmungsgemässe Verwendung
Garantieleistung und der Produkthaftung ausgeschlossen. BESTIMMUNGSGEMÄSSE VERWENDUNG Diese Wechselbox für Steckschlüssel ist für bis zu 4 verschiedene Stecknüsse vorgesehen und muss am eBUS-Anschluss der Desoutter CVI3 Steuerungen angeschlossen werden. Sonstige Anwendungen sind unzulässig. Nur zum Gebrauch durch ausgebildete Fachkräfte. -
Seite 20: Ebus-Kabelführung
6159931430 Issue no: 05 Series: - Dimensionierung (Unteransicht) EBUS-KABELFÜHRUNG Es können bis zu 15 Zubehöre, wie beispielsweise Wechselboxen für Steckschlüssel, Signalampeln und E/A- Erweiterungen, im eBUS-Netzwerk in Reihe geschaltet werden. ● Vor dem Anschluss entscheiden, wie das Kabel durchgeführt werden soll. an der Seite: von unten: 4 x Ø6.5... -
Seite 21: Anschluss Der Wechselbox Für Steckschlüssel
6159931430 Issue no: 05 Series: - ANSCHLUSS DER WECHSELBOX FÜR ADRESSE DER WECHSELBOX FÜR STECKSCHLÜSSEL STECKSCHLÜSSEL Legende Codierscheibe Legende ● Die Kappe von der Codierscheibe abnehmen. Abschlussstecker Sub-D, 9-polig ● Mit einem Schraubendreher die eBUS-Kabelverbindung Positionsnummer der Wechselbox für Steckschlüssel am eBUS-Kabel auswählen: Den Abschlussstecker in folgenden (1-9 und A-F), wobei 1 die erste Position und Fällen anbringen:... - Seite 22 6159931430 Issue no: 05 Series: - Externe Stecknussführung ● Das Rohr auswählen, den Verriegelungsteil zur Blockierung schieben und mit dem Rändelknopf oder der Schraube + Unterlegscheibe (im Lieferumfang enthalten) festziehen. BESCHILDERUNG Demontage ● Die 5 Schrauben auf der rechten Seite der Legende Wechselbox für Steckschlüssel wie unten Steckschlüssel...
-
Seite 23: Konfiguration Der Wechselbox Für Steckschlüssel
6159931430 Issue no: 05 Series: - KONFIGURATION DER WECHSELBOX FÜR Betrieb STECKSCHLÜSSEL Zur Konfiguration der Wechselbox für Steckschlüssel ist die CVIPC/CVI CONFIG Software erforderlich. ● Näheres dazu können Sie dem Abschnitt „E/A und Zubehör“ im CVIPC/CVI CONFIG Benutzerhandbuch entnehmen. Legende BITMODUL FÜR SCHRAUBERBITS Bitbohrung Schraube... - Seite 69 6159931430 Issue no: 05 Series: - blank page 11/2016 69 / 72...
