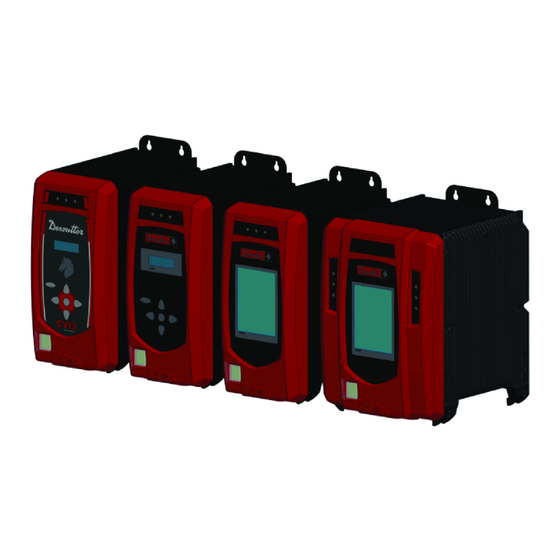

CVI3 Tightening Controllers
Installations- und Upgrade-Anleitung
Modell
CVI3 Essential
CVI3 Function
CVI3 Function eSTOP
CVI3 Vision
CVI3 Vision eSTOP
TWINCVI3
TWINCVI3 eSTOP
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.
WARNUNG
Drucksache Nr.
Ausgabe-Nr.
Datum
Artikelnum-
mer
6159326950
6159326900
6159326930
6159326910
6159326940
6159326970
6159326980
www.desouttertools.com
6159924330_DE
04
08.2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Desoutter CVI3

Inhaltszusammenfassung für Desoutter CVI3

  • Seite 1 Drucksache Nr. 6159924330_DE Ausgabe-Nr. Datum 08.2020 CVI3 Tightening Controllers Installations- und Upgrade-Anleitung Modell Artikelnum- CVI3 Essential 6159326950 CVI3 Function 6159326900 CVI3 Function eSTOP 6159326930 CVI3 Vision 6159326910 CVI3 Vision eSTOP 6159326940 TWINCVI3 6159326970 TWINCVI3 eSTOP 6159326980 WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.

  • Seite 2: Inhaltsverzeichnis

    Externe Peripheriegeräte installieren ................. 45 Den Controller an die Stromversorgung anschließen ............ 46 Den Controller AN/AUS schalten.................. 47 Einrichten von Netzwerken .................... 48 Verbinden eines CVI3-Controllers mit einem Computer ............ 50 Eine komplette Lösung installieren, die an das Ethernet angeschlossen ist...... 51 Softwareinstallation .......................... 52 Die Software installieren........................ 52 Von Installation von Software lesen ................... 52...
  • Seite 3 Hardware-Upgrade .......................... 56 CVI3-Controller aktualisieren ...................... 56 Überprüfung der Firmwareversion mit CVIMONITOR............ 56 Aktualisierung der Firmware .................... 56 Softwareupgrade .......................... 57 Upgrade der Software ........................ 57 6159924330 - 08.2020 - 3 -...

  • Seite 4: Einleitung

    - ERP-Schrauber (mit dem CVI II-Adapter) - ERS-Schraubendreher (mit dem ERS / ERPHT-Adapter) - ERP-Schrauber mit hohem Drehmoment sind zum Anschluss an einen CVI3 Essential / CVI3 Function / CVI3 Vi- sion-Controller vorgesehen (mit dem ERS / ERPHT-Adapter). Dieses Werkzeug kann nicht an einen TWINCVI3- Controller im synchronen Modus angeschlossen werden.

  • Seite 5: Epod

    • ePOD2C, ePOD3C, ePOD4C erlauben zusätzlich, mehr kabellose Werkzeuge mit CVI3 Vision zu verbinden (maximal bis zu 4 kabellose Werkzeuge mit ePOD4C). • ePOD Essential ist dem CVI3 Essential-Controller zugeordnet und ermöglicht Folgendes zu haben oder zu akti- vieren: • Ein komplettes Backup der Konfiguration.

  • Seite 6: Ebus-Zubehör

    6159360720 E/A-Expander 6159360740 Die Desoutter-Reihe von TRA und D53 Positionierarmen kann an den eBUS-Port des Systems angeschlossen wer- den. CVI CONFIG Der Assistent hilft bei der Berechnung aller Daten, die zur korrekten Positionierung des Arms im Ver- schraubungsbereich erforderlich sind. Die im System integrierte Funktion Lernmodus hilft Ihnen bei der exakten Bestimmung der Verschraubungspositionen.

  • Seite 7: Wifi-Zugriffspunkt

    WiFi-Zugriffspunkt 802.11N-A 6158116505 In diesem Benutzerhandbuch gibt es keine Anleitung zur Installation eines WiFi-Zugriffspunkts. Wenn Sie mit dieser Art von Installation nicht vertraut sind, empfehlen wir Ihnen, Ihren Desoutter-Vertreter zu kon- taktieren. CVI CONFIG CVI CONFIG hilft Ihnen mit einer intuitiven und geführten Oberfläche dabei, Ihre Systeme Punkt-zu-Punkt oder über ein Netzwerk einzustellen.

  • Seite 8: Garantie

    • Garantiereparaturen werden nur in Desoutter-Werkstätten oder von einem zertifizierten Service-Partner ausge- führt. Desoutter bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine Tool Care-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicerepräsentanten.

  • Seite 9: Installationseinschränkungen

    Installationseinschränkungen Überprüfung der Netzspannung Überprüfen Sie vor dem Anschluss der Controller an die Hauptstromversorgung, ob die Netzspannung ausreichend ist. Netzspannung (V) 100-120 / 200-240 V~ Das Symbol ~ bedeutet "Wechselstrom". Beachten Sie, dass Controller 100-240 V~ einphasig unterstützen können. Das System arbeitet jedoch korrekt bei 100-120V oder 200-240V~.

  • Seite 10: Hardware-Installation

    Hardware-Installation Controller, Werkzeuge und Zubehör installieren Technische Daten Umweltrestriktionen Beachten Sie die Sicherheitshinweise, die in der Verpackung der Controller enthalten sind. Leitungsschutz Controller haben einen JVL6-32 Fehlerstromschutzschalter mit Überstromschutz, der einen Schutz vor Erdschluss- fehlern (30mA), Überlastungen, Kurzschlüssen und Überstrom bereitstellt. Es gibt keine Sicherung.
  • Seite 11 Bedienkonsole 110 mA / 24V GS E/A-Erweiterung 400 mA / 24V GS Energieverbrauch CVI Essential / CVI3 Function / CVI3 Vision Der Mittelwert der Scheinleistung beträgt stets ≤ 1 kVA. @230V < 4.35 A @110V < 8.7 A TWINCVI3 Der Mittelwert der Scheinleistung beträgt stets ≤ 2 kVA.
  • Seite 12 Q = reaktive Leistung, in VAR gemessen. α = Impedanz-Phasenwinkel wobei T für die Signalperiode steht Bei einer CVI3 Steuerung beträgt die Leistungsspitze 5kW. Zur Dimensionierung einer Installation sind lediglich Angaben zur Scheinleistungsaufnahme (S) erforderlich. Die Scheinleistungsspitze beträgt 6kVA. Der Spitzenwert hält < 0,5 s an.

  • Seite 13: Empfohlene Montagereihenfolge

    Modell bei 110 V bei 240 V CVI3 Vision CVI3 Vision eSTOP TWINCVI3 TWINCVI3 eSTOP IP-Schutz Gewicht Controller Gewicht (kg) Gewicht (lb.) CVI3 Essential 20,7 CVI3 Function 20,7 CVI3 Function eSTOP 20,7 CVI3 Vision 20,5 CVI3 Vision eSTOP 20,5 TWINCVI3...
  • Seite 14 Unterseite USB-Anschluss Netzanschluss, automatische Erkennung der Eingangsspannung Fehlerstromschutzschalter: Erdschluss- und Überstromschutz Werkzeuganschluss Ethernet-Schnittstelle ePOD 2 USB-Ports - 14 - 6159924330 - 08.2020...
  • Seite 15 2 x 8 Eingang/Ausgang Anschluss Feldbus-Steckplatz eBUS RS232-Anschluss (2 serielle Anschlüsse) 4 Ethernet-Anschlüsse Abmessungen Siehe CAD 3D-Module und 2D-Ansichten unter https://www.desouttertools.com/resource-centre. Montage der Controller WARNUNG Elektrische Gefahr Stromschlaggefahr. Platzieren Sie den Controller so, dass der blaue FI-Schutzschalter, der sich an der Unterseite des Controllers ►...
  • Seite 16 Das Tischmontage-Kit installieren Siehe Bohrschablone im Lieferumfang des Kits. - 16 - 6159924330 - 08.2020...
  • Seite 17 Das Wandmontage-Kit installieren Installation eines Schnellstoppsystems Im Auslieferungszustand sind die E/A-Stecker in der Steuerung montiert und ein Shunt ist wie abgebildet verdrahtet. Das bedeutet, dass der Controller durchgehend mit Strom versorgt wird. 6159924330 - 08.2020 - 17 -...
  • Seite 18 Wenn Sie ein Schnellstoppsystem benötigen, ersetzen Sie den vorhandenen Shunt durch die Schnellstoppverdrah- tung, wie unten gezeigt. Bevor Sie die E/A-Anschlüsse entfernen, schalten Sie den blauen FI-Schutzschalter aus, der sich auf der Unterseite des Geräts befindet. Platzieren Sie die E/A-Anschlüsse wieder im Controller wie unten abgebildet. Kabel der eSTOP-Controller Verwenden Sie stets die im Lieferumfang des Controllers enthaltenen Kabel.
  • Seite 19 Beschreibung Länge (m) Länge (ft) Artikelnummer Kabel - 2 M8 männliche Ste- 1,64 6159176260 cker Kabel - 2 M8 männliche Ste- 3,28 6159176330 cker Kabel - 2 M8 männliche Ste- 6,56 6159176340 cker Kabel - 2 M8 männliche Ste- 16,40 6159176350 cker Anschlussstecker-Kit...
  • Seite 20 Gelber Anschluss Schließen Sie den Anschlussstecker gleicher Farbe (im Lieferumfang des Controllers enthalten) an, wenn der Controller nicht verwendet wird. CVI3 Function / CVI3 Vision - Werkzeugstop Kabel - 1 M8 männlicher Stecker TWINCVI3 - beide Werkzeuge gleichzeitig stoppen Kabel - 1 M8 männlicher Stecker Kabel - 2 M8 männliche Stecker...
  • Seite 21 Kabel - 1 M8 männlicher Stecker Kabel - 1 M8 männlicher Stecker Wie den eSTOP-Stecker mit einem Sicherheitsrelais verbinden Kabel - 1 M8 männlicher Stecker Braun Weiß Blau Schwarz Grau Pink Not-Aus, Lichtvorhang und RESET-Anschluss - Kategorie 1 - Ebene C Zurücksetzen Not-Aus Braun...
  • Seite 22 Weiß Blau Schwarz Grau Pink Wert für Wert für Sicherheitstechnische Kenndaten 1 Controller 2 Controller PL in Übereinstimmung mit EN ISO PL c PL c 13849-1:2015 Kategorie in Übereinstimmung mit EN Kat. 1 Kat. 1 13849-1:2015 PFH in Übereinstimmung mit EN ISO 1.11E-07 1.80E-07 13849-1:2015 (jährliche Prüfung)
  • Seite 23 Wert für Wert für Sicherheitstechnische Kenndaten 1 Controller 2 Controller DC (GS) MTTFd [Stunden] in Übereinstimmung HOCH - 93 Jahre HOCH - 93 Jahre mit EN ISO 13849-1:2015 TM in Übereinstimmung mit EN ISO 20 Jahre 20 Jahre 13849-1:2015 Verbindung Eingang/Ausgang Beschreibung AGND AGND...
  • Seite 24 Beispiel für die Verschraubung durch E/A-Flowchart Der standardmäßig definierte Ein-/Ausgang kann zu Steuerung der Verschraubung von einer SPS oder durch andere elektronische Geräte verwendet werden. Hier ist ein Beispiel für den Standard-Austausch zwischen einem CVI3-Controller und einer SPS. - 24 - 6159924330 - 08.2020...
  • Seite 25 Am Ende des Verschraubungsvorgangs, setzt der Controller die Signale "Verschraubung IO" oder "Verschrau- bung NIO" Die Signale "Verschraubung läuft" gehen auf Null zurück, wenn alle Vorgänge erledigt sind. Synchronisation von CVI3 Essential, CVI3 Function oder CVI3 Vision über E/A Eine 1N4148 Diode muss mit jedem Synchronausgangssignal seriell verbunden werden. 6159924330 - 08.2020...

  • Seite 26: Anschluss Kabelgebundener Werkzeuge

    Controller 1 Controller 2 Controller 3 Input Output Input Output Input Output +24V +24V +24V +24V +24V +24V Stop 1 Stop 1 COM1 Stop 1 COM1 COM1 COM1 COM1 Stop 2 Stop 2 Stop 2 Synchro Synchro Synchro Synchro Synchro Synchro 1N4148 1N4148...
  • Seite 27 Schließen Sie das Kabel an das Werkzeug an. Das Kabel mithilfe der OBEREN Anzeige anschließen Die Mutter festziehen. Sie müssen nicht zu fest angezogen werden. Das Verriegelungssystem wird das Lösen verhindern. Um das Lösen des Kabels zu ermöglichen, betätigen Sie den Verriegelungshebel unten am Griff. Schließen Sie das Kabel an die Steuerung an.
  • Seite 28 Stellen Sie das Werkzeugkabel nicht wie unten abgebildet auf. Schaltbild Werkzeuganschluss 0.25mm²/120Ω 0.25mm²/120Ω +15V 0.35mm² 0.35mm² Ground 1mm² or 2.5mm² 1mm² 1mm² 1mm² or 2.5mm² Phase 1 1mm² or 2.5mm² Phase 2 1mm² or 2.5mm² Phase 3 - 28 - 6159924330 - 08.2020...

  • Seite 29: Verbindung Kabelloser Werkzeuge Mit Cvi3 Vision

    Zum Installieren sehen Sie sich das Kapital „Aktualisieren“ in diesem Handbuch an. Es gibt 2 typische Konfigurationen: • Sie haben gerade neue Desoutter-Produkte erhalten (CVI3 Vision, kabelloses Werkzeug und WiFi-Zugriffs- punkt) und wollen einen Basis-Arbeitsplatz einrichten. Das einzige, was Sie tun müssen, ist, das kabellose Werk- zeug im Controller zu deklarieren, indem Sie eine neue Verschraubeinheit erstellen.
  • Seite 30 Schließen Sie den WiFi-Zugriffspunkt an einen beliebigen Ethernet-Anschluss der Controller-Bodenplatte an. Stecken Sie ein komplett geladenes Akkupack an das kabellose Werkzeug an. Deklarieren Sie das kabellose Werkzeug in den CVI3 Vision Controller. Wenn die Verbindung hergestellt ist, leuchtet das Symbol oben links am Werkzeug durchgehend grün.
  • Seite 31 Wenn die Verbindung hergestellt ist, leuchtet das Symbol oben links am Werkzeug durchgehend grün. Easy-Pairing über CVI CONFIG Starten Sie CVI CONFIG. Wechseln Sie zum Arbeitsbereich und klicken Sie auf dieses Symbol, um ein CVI3 Vision hinzuzufügen. Ge- ben Sie die IP-Adresse des Controllers ein und klicken Sie auf „Beenden“. 6159924330 - 08.2020...
  • Seite 32 Gehen Sie in den Baumansichtsbereich links, erweitern Sie die Parameter und klicken Sie auf Netzwerke. Prüfen Sie im Kästchen „TCP/IP - Ethernet“ die IP-Adresse und die Subnetzmaske des Controllers. Geben Sie die kabellosen Parameter des WiFi Zugriffspunkts in das Kästchen „WiFi-Zugriffspunkt“ ein. Gehen Sie auf „Verschraubeinheit - 51“...

  • Seite 33: Ebus-Zubehör Installieren

    Wenn eine davon 192.168.7.xxx ist, könnte die Subnetzmaske 255.255.0.0. sein). Ein kabelloses Werkzeug zu einer bestehenden Installation hinzufügen Stellen Sie sicher, dass Sie einen CVI3 Vision Controller und einen neuen oder bestehenden WiFi-Zugriffspunkt ha- ben. Das machen Sie wie folgt: Wenn der WiFi-Zugriffspunkt neu ist, installieren Sie ihn und verbinden Sie ihn mit einem Anschluss an der Unterseite des Controllers über ein Ethernet-Kabel oder mit dem gleichen Ethernet-Netzwerk wie der Control-...
  • Seite 34 Lichtsäule Lichtsäule 2 DIN-Schienenhalterungen + 4 Schrauben Abschlussstecker Sub-D, 9-polig 2 Befestigungsplatten 2 Schrauben M4x10 Schlüssel Bedienkonsole Bedienkonsole Abschlussstecker Sub-D, 9-polig Tragschienen DIN TSH 35-2 Zubehör für Montageplatte 2 Schrauben M4x10 E/A-Erweiterung - 34 - 6159924330 - 08.2020...
  • Seite 35 E/A-Erweiterung Kabeleinführungssystem Abschlusstülle Ø 0 Steckverbinder, 12-polig – Raster 3,81 Steckverbinder, 10-polig – Raster 3,81 Steckverbinder, 2-polig – Raster 3,81 Tülle Ø 4,8 bis 5,8 mm Tülle Ø 5,8 bis 6,8 mm Tülle Ø 6,8 bis 7,8 mm 4 Sechskantschrauben M5x15 Plastikbeutel Abschlussstecker Sub-D, 9-polig 2 Halterungen für DIN-Schiene + 4...
  • Seite 36 Genauere Angaben können Sie den Maßzeichnungen entnehmen. Sichern Sie das Zubehör mittels M6-Schrauben (nicht im Lieferumfang enthalten). TISCHMONTAGE Stecknussmagazine und Bitmagazine können an einem Tisch befestigt werden. Zum Beispiel. Genauere Angaben können Sie den Maßzeichnungen entnehmen. Sichern Sie das Zubehör mittels M6-Schrauben (nicht im Lieferumfang enthalten). Montage an der DIN-Schiene Lichtsäule, Bedienkonsole, E/A-Expander Dieses Zubehör ist zur Montage an einer DIN-Schiene vom Typ Ω...
  • Seite 37 Das Zubehör am eBUS-Netzwerk positionieren Verwenden Sie die Codierscheibe des Zubehörs, um die Position des Zubehörs am eBus-Kabel auszuwählen. Die Kappe von der Codierscheibe abnehmen. Wählen Sie mit dem Schraubendreher die Positionsnummer (1-9 und A-F), wobei 1 die erste und F die letzte Position darstellt (F=15).
  • Seite 38 Bedienkonsole (Position standardmäßig) Entfernen Sie die Vorderseite, um auf die Codierscheibe zuzugreifen. Codierscheibe Dieser Schalter ist auf 0 eingestellt. Verändern Sie diese Einstellung nicht. Die Nüsse des Nuss-Selektors installieren Innenzentrierung 0.35 Nm Klinke Ø ≤ Stecknuss M Größe Ø. Die Klinke auswählen und mit der an der Wechselbox für Steckschlüssel montierten Schraube sichern. Externe Führung - 38 - 6159924330 - 08.2020...
  • Seite 39 Stecknuss außen Ø ≤ Rohr Ø. Rohr-Nr. Innen-Ø des Rohrs (mm) Wenn die Stecknuss zu kurz ist, schneiden Sie die Rohre ab. Wenn die Stecknuss zu lang ist, schrauben Sie zwei oder mehr ähnliche Rohre wie unten abgebildet zusammen. 6159924330 - 08.2020 - 39 -...
  • Seite 40 Aufsatz Verriegelungsteil Das Rohr auswählen, den Verriegelungsteil zur Blockierung schieben und mit dem Rändelknopf oder der Schraube + Unterlegscheibe (im Lieferumfang enthalten) festziehen. Das Bit-Modul installieren Wählen Sie ein Bit im folgenden Bereich aus: SECHSKANT: 4 bis 8 TORX: 25 bis 40 Den V-förmigen Teil entfernen.
  • Seite 41 Orange Grün Blau Um die Reihenfolge zu ändern, entfernen Sie jedes LED, indem Sie es um eine 1/4 Drehung nach rechts aufschrau- ben. Die LEDs in der gewünschten Reihenfolge wieder anbringen. Die Kappe wieder oben anbringen. Verdrahtungsstecker und Kabeldurchführungen des E/A-Expanders Die vordere und die rechte Platte durch Lösen der Schrauben abnehmen.
  • Seite 42 Die Schilder entfernen und mit einem Bleistift die Beschreibung schreiben. Remontage Sicherstellen, dass die Dichtung korrekt angebracht ist. Geben Sie etwas Kleber (Loctite 243) auf die Schrauben und ziehen Sie sie 1,5 Nm nach rechts fest. eBus-Kabel Länge (m) Länge (ft) Artikelnummer 6159176070 6159176080...
  • Seite 43 Wechselbox für Bits Lichtsäule Bedienkonsole E/A-Expander 6159924330 - 08.2020 - 43 -...

  • Seite 44: Einen Epod Installieren

    Positionierarme TRA und D53 Prüfen Sie, dass das eBUS-Kabel vom Geber M12 oder, im Fall von 2 Gebern, vom T-Stück angeschlossen ist. Schließen Sie einen ePOD2 oder höher an den Controller an. Halten Sie ein Maßband und einen Winkelmesser bereit, um die Eigenschaften Ihrer Installation zu messen. Weitere Informationen finden Sie in den Benutzerhandbüchern der Positionierarme unter https:// www.desouttertools.com/resource-centre.

  • Seite 45: Ein Feldbus-Modul Installieren

    Ein Feldbus-Modul installieren Beachten Sie, dass Manipulationsfehler zu Verbindungsproblemen oder einer Verschlechterung der elektrischen Kontakte führen können. Wir empfehlen dringend, dass ein Techniker von Desoutter die Module installiert. Wenden Sie sich an Ihre Desoutter-Vertretung. Schalten Sie das System ab. Suchen Sie den Feldbusanschluss auf der Unterseite des Systems. Der Stecker ist durch eine graue Abdeckung geschützt.

  • Seite 46: Den Controller An Die Stromversorgung Anschließen

    Sie können entweder über RS232 oder USB-Anschlüsse verbunden werden. Es gibt nur einen physikalischen RS232 Anschluss an der Unterseite des Controllers. Verwenden Sie das Y-Ka- bel (Artikelnr. 6159176200), wenn Sie die seriellen Anschlüsse 1 und 2 verwenden möchten. Konfigurieren Sie den seriellen Anschluss 2 nicht, wenn das Kabel nicht verwendet wird. Anschlussplan RS232-Anschluss Den Controller an die Stromversorgung anschließen Verwenden Sie nur die folgenden Stromkabel.

  • Seite 47: Den Controller An/Aus Schalten

    Drücken Sie auf den an der Vorderseite befindlichen Ein-/Ausschalter, um die Steue- rung auszuschalten. Die LEDs des Controllers blinken. Warten Sie ein paar Sekunden, während die Firmware initialisiert wird. Startbildschirm CVI3 Essential / CVI3 Function CVI3 Vision Startbildschirm 6159924330 - 08.2020 - 47 -...

  • Seite 48: Einrichten Von Netzwerken

    TWINCVI3 Startbildschirm Einrichten von Netzwerken Netzwerk-Übersicht Desoutter-Ethernet 1 ist typischerweise das kabelgebundene Netzwerk für die Produktionslinien. Desoutter-Ethernet 2 ist typischerweise das kabelgebundene Netzwerk für die Büros (Unternehmensnetzwerk). Standardmäßige IP-Adresse Standardmäßige Subnetzmaske Mit Ethernet 1 verbundenes System 192.168.5.x 255.255.255.0 Mit Ethernet 2 verbundenes System 192.168.6.x...
  • Seite 49 Element Desoutter-Standardparameter Sonstige mögliche Werte Funkband 2,4 GHz - Kanal 1-11 5 GHz - U-NII-1 5 GHz - U-NII-2 5 GHz - U-NII-2 ext 5 GHz - U-NII-3 Datenrate 54 MBit 1 Mbit 2 Mbit 5.5 Mbit 6 Mbit 9 Mbit...

  • Seite 50: Verbinden Eines Cvi3-Controllers Mit Einem Computer

    Wählen Sie die IP-Adresse aus, die angepingt werden soll. Es finden 4 Versuche statt. Für CVI3 Essential / CVI3 Function, öffnen Sie Konfiguration > Netzwerk, wählen Sie mittels der nach oben und nach unten zeigenden Pfeile die IP-Adresse aus, die angepingt werden soll, und bestätigen Sie.

  • Seite 51: Eine Komplette Lösung Installieren, Die An Das Ethernet Angeschlossen Ist

    Die Kommunikationsparameter des kabellosen Werkzeugs können leicht geändert werden, sofern sie mit den Para- metern des Controllers und des WiFi-Zugriffspunkts übereinstimmen. Der Computer, auf dem die CVI3-Software installiert ist, kann über WiFi oder den Ethernet-Port 2 eines beliebigen Controllers mit dem Netzwerk verbunden werden.

  • Seite 52: Softwareinstallation

    150 Mo Bildschirmauflösung 1280 x 1024 Installation von CVI CONFIG Kontaktieren Sie Ihren Desoutter-Vertreter, um die neueste Release-Version der Software zu erhalten. Entpacken Sie die Datei und starten Sie die .exe-Datei. Es wird der folgende Startbildschirm angezeigt. - 52 -...

  • Seite 53: Testen Und Validieren Der Installation

    Das Ziel ist es, ein kabelgebundenes und ein kabelloses Werkzeug mit einem einfachen Schraubvorgang namens "PSatz" zu haben. In unserem Beispiel werden ein kabelgebundenes und ein kabelloses Werkzeug an einen CVI3 Vision Controller an- geschlossen. Die Software CVI CONFIG ist auf dem Computer installiert.

  • Seite 54: Einen Psatz In Cvi Config Erstellen

    P 0 0 0 To o l L o c k e d Der Werkzeugstatus ist Werkzeug gesperrt. Auf eine Pset-Auswahl wird gewartet. Einen PSatz in CVI CONFIG erstellen Starten Sie CVI CONFIG aus der Startleiste im Computer-Desktop. Klicken Sie auf das Symbol Scannen. Klicken Sie in der Spalte Aktion auf Einen Arbeitsbereich hinzufügen.
  • Seite 55 Drücken Sie den Startknopf von Werkzeug 1, um den Pset auszuführen. Das Ergebnis wird auf dem Controller-Bildschirm anzeigt. 6159924330 - 08.2020 - 55 -...

  • Seite 56: Überprüfung Der Firmwareversion Mit Cvimonitor

    Kopieren Sie bei Erhalt der .zip-Datei den Inhalt auf einen USB-Speicherstick. Entpacken Sie die Datei und kopieren Sie die Dateien „.cvi3“ und „.cvi3md5“ in das Stammverzeichnis auf dem USB-Speicherstick. Stecken Sie den USB-Speicherstick in den Anschluss auf der Vorderseite des Controllers.
  • Seite 57 (Pfad: CAD, Docs & Software / Software / PC and Network Software / Software / CVI3 PC Software). Wählen Sie die Software aus, klicken Sie auf „Actions“ (Funktionen) und laden Sie die .zip-Datei herunter. Öffnen Sie den Ordner „Downloads“ auf Ihrem Computer, kopieren Sie die Datei und fügen Sie sie an einem siche- ren Speicherort ein.
  • Seite 60 Das 1914 gegründete Unternehmen Desoutter, mit Hauptsitz in Frankreich, ist ein weltweit führender Hersteller von elektrisch und pneumatisch betriebenen Montagewerkzeugen für ein weites Spektrum von Montage- und Fertigungslinien. Zu seinen Kunden gehören Unternehmen der Luftfahrt-, Automobil- und allgemeinen Industrie sowie Hersteller von Leicht-, Schwerlast- und Geländefahrzeugen.
