6.3.2 Rückseite
M
P
C
I
K

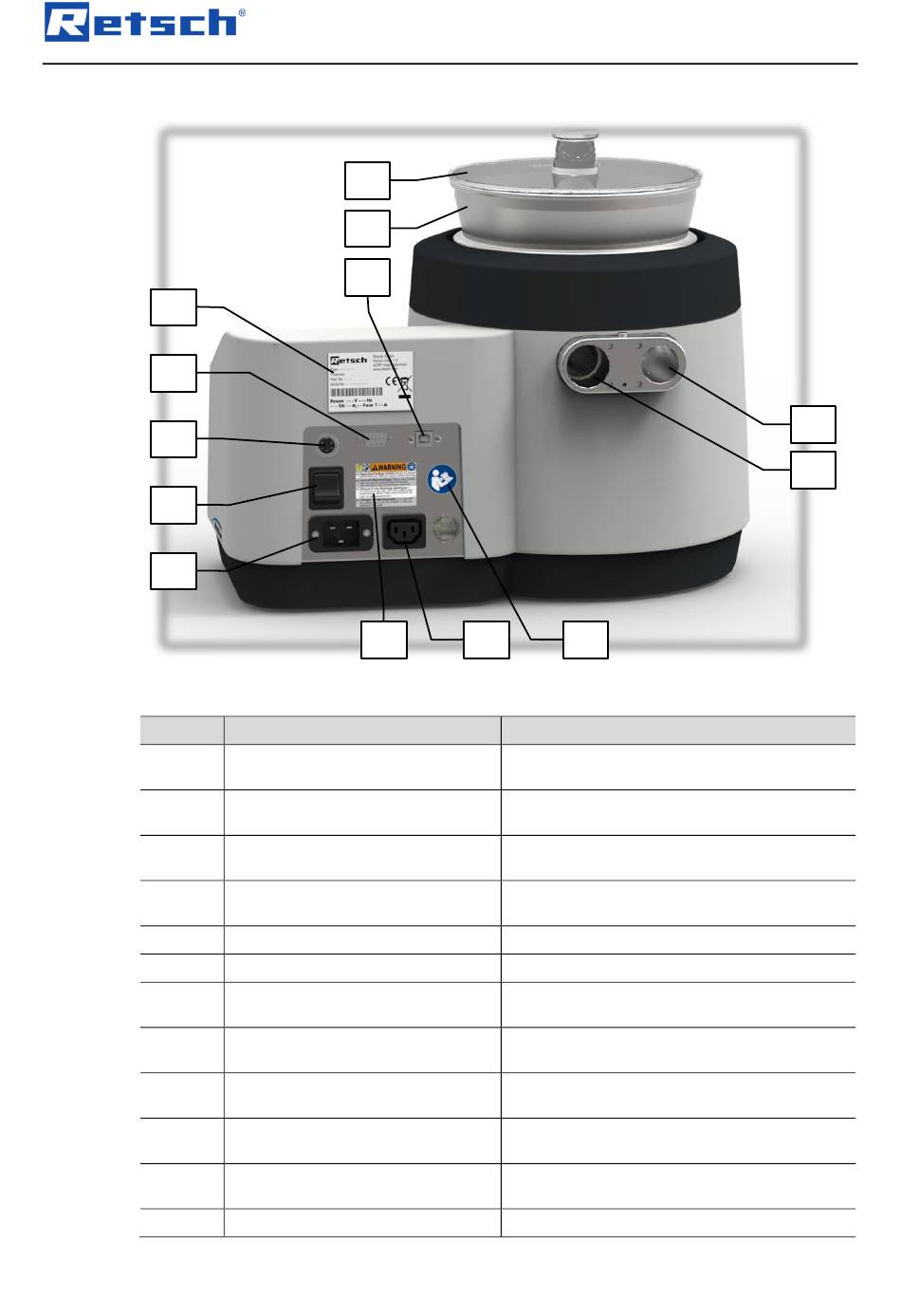

Abb. 12: Rückansicht des Gerätes
Element
C
D
E
I
J
K
L
M
N
O
P
R
30
R
S
O
J
Beschreibung
Geräte-Schnittstelle (5-polig)
Lufteintrittkanal
Luftauslasskanal
Netzschalter
Warnschild "Netzstecker ziehen"
Netzanschluss
Kaltgeräteanschluss
Typenschild
Aufkleber "Bedienungsanleitung"
USB-Schnittstelle
RS232-Schnittstelle
Siebdeckel
L N
Funktion
Anschluss für die automatische
Unterdruckregelung
Öffnung für den Lufteintritt und Anschluss für
den Schalldämpfer (F)
Öffnung für den Luftauslass und Anschluss
für die externe Absaugvorrichtung
Schaltet das Gerät ein und aus, trennt das
Gerät vom Netz
Warnung vor Stromstoß
Anschluss für das Stromkabel
Anschluss für den externen
Industriestaubsauger
Listet u.a. die Spannungsvariante, die
Seriennummer und den Gerätetyp
Weist auf das Lesen der
Bedienungsanleitung hin
Datentransfer zwischen Gerät und PC, dient
zur Kommunikation mit EasySieve
Datentransfer zwischen Gerät und PC, nur
für Servicezwecke
Abdeckung für das Analysensieb
