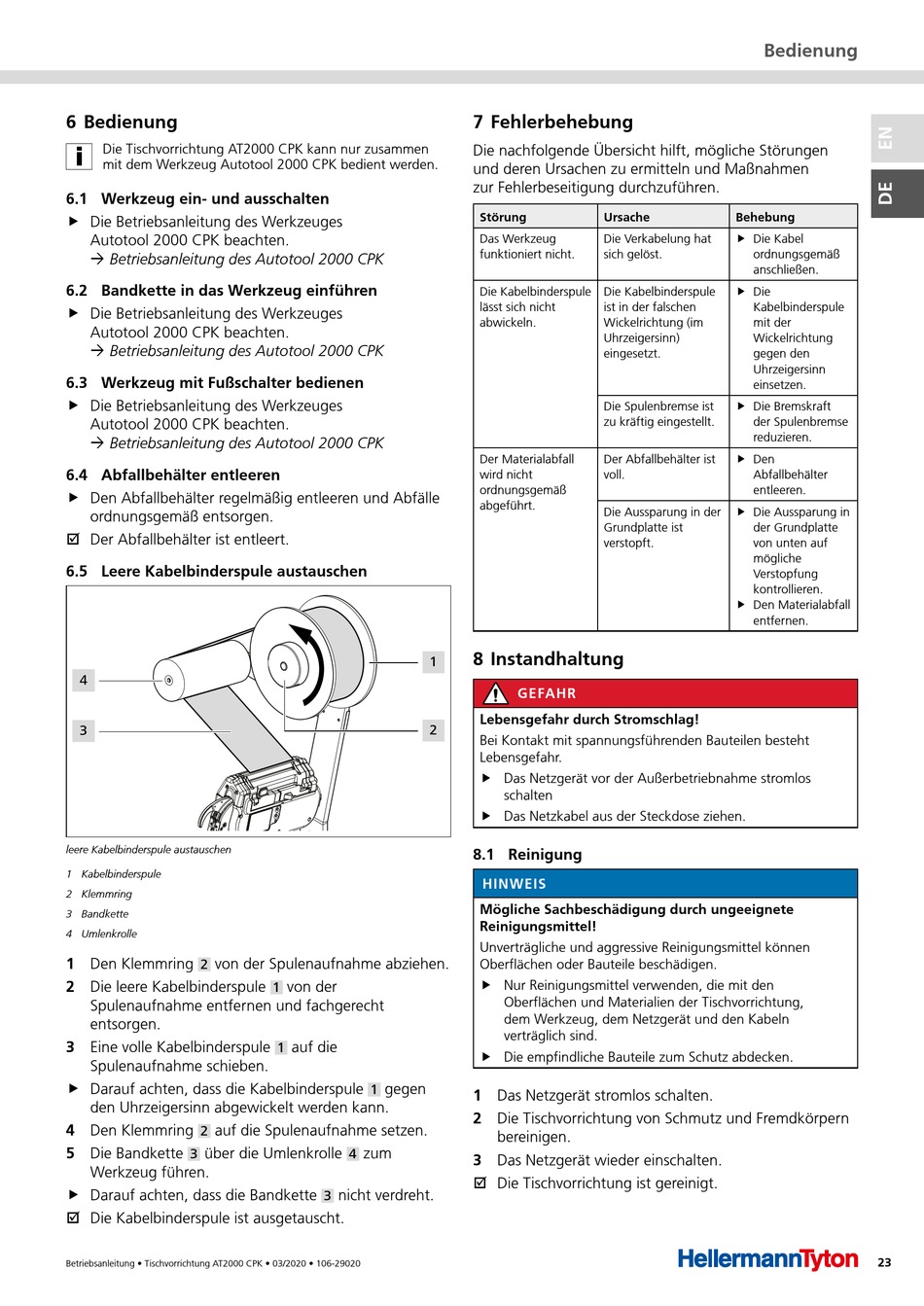

6 Bedienung

Die Tischvorrichtung AT2000 CPK kann nur zusammen
mit dem Werkzeug Autotool 2000 CPK bedient werden.

6 .1 Werkzeug ein- und ausschalten

f Die Betriebsanleitung des Werkzeuges
Autotool 2000 CPK beachten.
à Betriebsanleitung des Autotool 2000 CPK
6 .2 Bandkette in das Werkzeug einführen
f Die Betriebsanleitung des Werkzeuges
Autotool 2000 CPK beachten.
à Betriebsanleitung des Autotool 2000 CPK
6 .3 Werkzeug mit Fußschalter bedienen
f Die Betriebsanleitung des Werkzeuges
Autotool 2000 CPK beachten.
à Betriebsanleitung des Autotool 2000 CPK
6 .4 Abfallbehälter entleeren
f Den Abfallbehälter regelmäßig entleeren und Abfälle
ordnungsgemäß entsorgen.
; Der Abfallbehälter ist entleert.

6 .5 Leere Kabelbinderspule austauschen

4
3
leere Kabelbinderspule austauschen
1 Kabelbinderspule
2 Klemmring
3 Bandkette
4 Umlenkrolle
1 Den Klemmring von der Spulenaufnahme abziehen.
2
2 Die leere Kabelbinderspule
Spulenaufnahme entfernen und fachgerecht
entsorgen.
3 Eine volle Kabelbinderspule
Spulenaufnahme schieben.
f Darauf achten, dass die Kabelbinderspule
den Uhrzeigersinn abgewickelt werden kann.
4 Den Klemmring auf die Spulenaufnahme setzen.
2
5 Die Bandkette über die Umlenkrolle
3
Werkzeug führen.
f Darauf achten, dass die Bandkette
; Die Kabelbinderspule ist ausgetauscht.
Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020
1
2
von der
1
auf die
1
gegen
1
zum
4
nicht verdreht.
3

7 Fehlerbehebung

Die nachfolgende Übersicht hilft, mögliche Störungen
und deren Ursachen zu ermitteln und Maßnahmen
zur Fehlerbeseitigung durchzuführen.
Störung Ursache
Das Werkzeug Die Verkabelung hat
funktioniert nicht. sich gelöst.
Die Kabelbinderspule Die Kabelbinderspule
lässt sich nicht ist in der falschen
abwickeln. Wickelrichtung (im
Uhrzeigersinn)
eingesetzt.
Die Spulenbremse ist
zu kräftig eingestellt.
Der Materialabfall Der Abfallbehälter ist
wird nicht voll.
ordnungsgemäß
abgeführt.
Die Aussparung in der
Grundplatte ist
verstopft.

8 Instandhaltung

GEFAHR
Lebensgefahr durch Stromschlag!
Bei Kontakt mit spannungsführenden Bauteilen besteht
Lebensgefahr.
f Das Netzgerät vor der Außerbetriebnahme stromlos
schalten
f Das Netzkabel aus der Steckdose ziehen.

8 .1 Reinigung

HINWEIS
Mögliche Sachbeschädigung durch ungeeignete
Reinigungsmittel!
Unverträgliche und aggressive Reinigungsmittel können
Oberflächen oder Bauteile beschädigen.
f Nur Reinigungsmittel verwenden, die mit den
Oberflächen und Materialien der Tischvorrichtung,
dem Werkzeug, dem Netzgerät und den Kabeln
verträglich sind.
f Die empfindliche Bauteile zum Schutz abdecken.
1 Das Netzgerät stromlos schalten.
2 Die Tischvorrichtung von Schmutz und Fremdkörpern
bereinigen.
3 Das Netzgerät wieder einschalten.
; Die Tischvorrichtung ist gereinigt.
Bedienung
Behebung
f Die Kabel
ordnungsgemäß
anschließen.
f Die
Kabelbinderspule
mit der
Wickelrichtung
gegen den
Uhrzeigersinn
einsetzen.
f Die Bremskraft
der Spulenbremse
reduzieren.
f Den
Abfallbehälter
entleeren.
f Die Aussparung in
der Grundplatte
von unten auf
mögliche
Verstopfung
kontrollieren.
f Den Materialabfall
entfernen.
