3 Aufbau und Funktion

3 .1 Aufbau

1
6
5

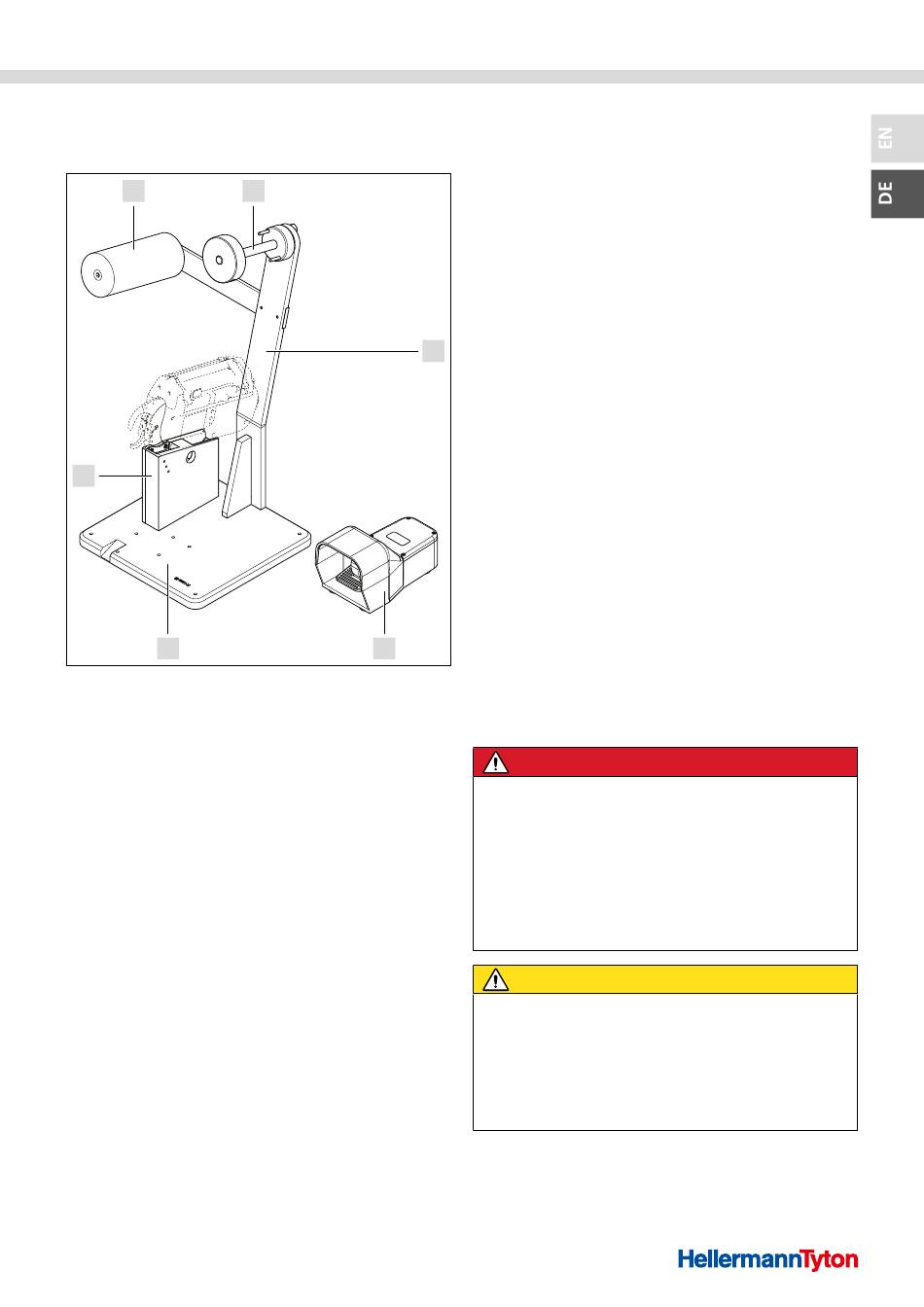

Übersicht Tischvorrichtung AT2000 CPK
1 Umlenkrolle mit Halter
2 Spulenaufnahme mit Klemmring
3 Säule
4 Fußschalter
5 Grundplatte
6 Werkzeugaufnahme

3 .2 Lieferumfang

Die Tischvorrichtung wird mit den folgenden
Bauteilen und Befestigungselementen ausgeliefert:
• 1× Fußschalter inkl. Kabel
• 1× Säule
• 1× Spulenaufnahme mit Klemmring
• 1× Grundplatte
• 1× Umlenkrolle mit Halter
• 1× Werkzeugaufnahme
• 3× Befestigungsschrauben (Säule)
• 2× Befestigungsschrauben (Umlenkrolle mit Halter)
• 3× Befestigungsschrauben (Werkzeughalter)
• 1× Hutmutter
• 1× Betriebsanleitung
f Den Lieferumfang vor Beginn der Montage auf
Vollständigkeit überprüfen.
Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020
2
4

3 .3 Funktion

Die Tischvorrichtung AT2000 CPK ermöglicht eine
Fixierung des Werkzeugs Autotool 2000 CPK in
aufrechter Position. Die aufrechte Position ermöglicht
ein störungsfreies Arbeiten mit dem Werkzeug
Autotool 2000 CPK am Arbeitsplatz.
Der Bediener kann das Bündelgut dem Werkzeug
zuführen und den Abbindevorgang mit dem
mitgelieferten Fußschalter auslösen, ohne das
Werkzeug in der Hand halten und damit das Gewicht
tragen zu müssen. Dadurch wird die Verwendung des
Werkzeuges für den Bediener effektiver.
3

4 Transport und Lagerung

Nur ein ordnungsgemäßer Transport und eine
ordnungsgemäße Lagerung helfen mögliche
Sachschäden an der Tischvorrichtung zu minimieren.
Die folgenden Grundsätze zu dem Transport und der
Lagerung einhalten:
f Alle bewegliche Bauteile sichern.
f Ausschließlich die mitgelieferte Originalverpackung für
den Transport und die Lagerung verwenden.
f Die Tischvorrichtung an trockenen und vor
Spritzwasser geschützten Orten lagern.
f Die Tischvorrichtung vor direktem Sonnenlicht und
extremer Hitze schützen.
f Die elektronischen Bauteile (z. B. Autotool 2000CPK,
Netzgerät CPK und deren Kabel) stoßfest verpacken
und getrennt von der Tischvorrichtung lagern.

5 Montage und Inbetriebnahme

GEFAHR
Lebensgefahr durch Stromschlag!
Bei Kontakt mit spannungsführenden Bauteilen besteht
Lebensgefahr.
f Das Werkzeug nur an eine ordnungsgemäß installierte
und normgerechte Steckdose mit Schutzkontakten
anschließen.
f Die Anforderungen an die Spannung und die
Stromstärke beachten.
f Keine spannungsführenden Bauteile berühren.
VORSICHT
Mögliche Quetschgefahr durch schließende Zangen!
Ein eingeschaltetes Werkzeug kann bei Montagearbeiten
unbeabsichtigt ausgelöst werden.
Die sich schließenden Zangen am Werkzeug können zu
Quetschverletzungen führen.
f Montagearbeiten nur bei ausgeschaltetem Netzgerät
durchführen.
