KRAFTANSLUTNING

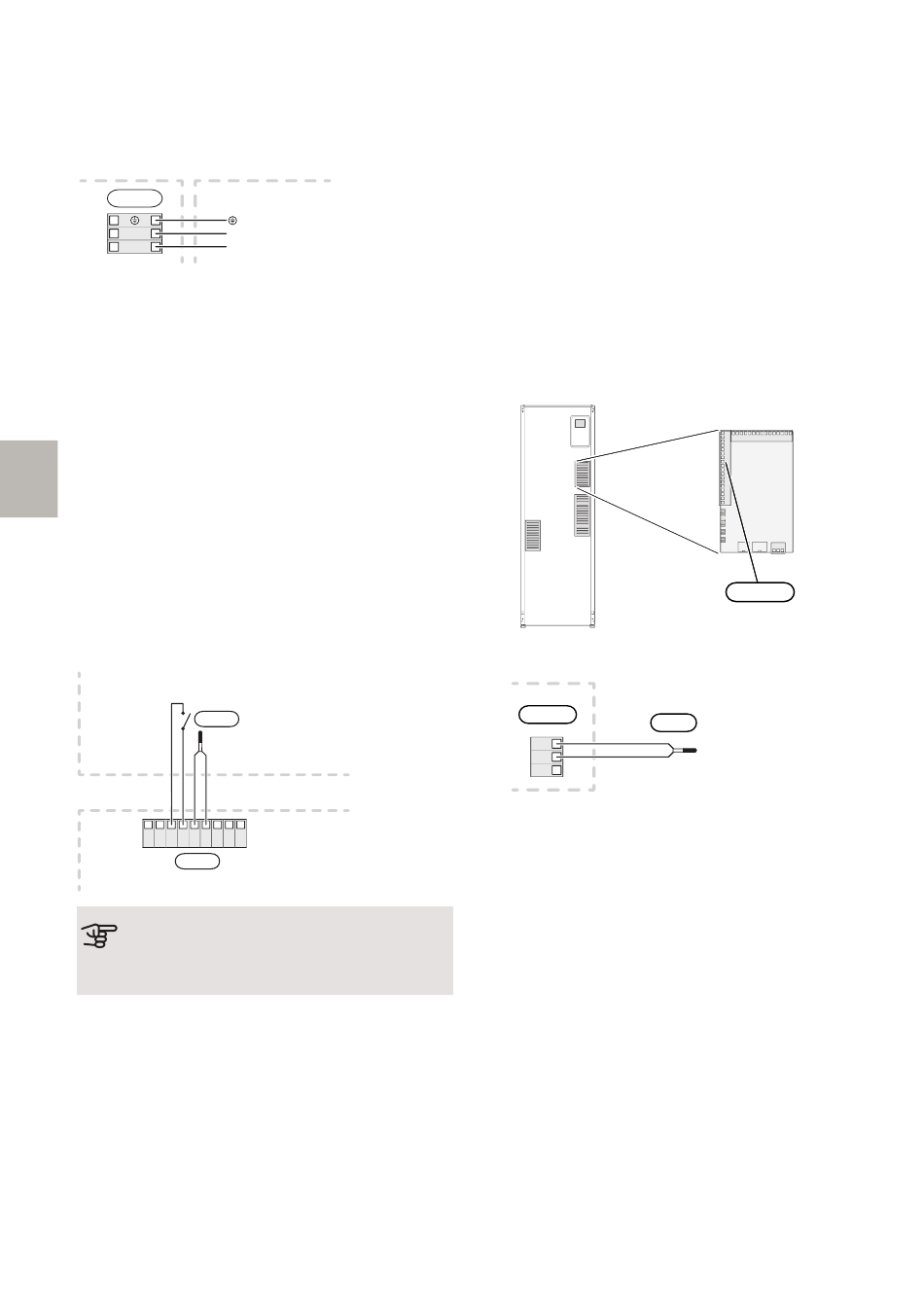

Anslut matningskabeln till plint AA25-X1 enligt bild.
Åtdragningsmoment av jordkabel : 0,5–0,6 Nm.
AA25 Externt
ProduktNamn Externt
AA25-X1
2
1
ANSLUTNING AV GIVARE OCH EXTERN
BLOCKERING
Använd kabeltyp LiYY, EKKX eller likvärdig.
TEMPERATURGIVARE, KYLA (EQ1-BT64)
Anslut kylgivaren till AA5-X2:19-20.
EXTERN FRAMLEDNINGSGIVARE
(EB15-BT25)
F
Extern framledningsgivare (EB15-BT25) krävs endast för
VVM 225.
För inkoppling av extern framledningsgivare (EB15-BT25)
se respektive produkts installatörshandbok.
EXTERN BLOCKERING (VALFRITT)
En kontakt kan anslutas till AA5-X2:21-22 för att kunna
blockera kyldriften. När kontakten sluts blockeras kyldrif-
ten.
Extern blockering
Extern blockering
Externt
Externt
AA25
AA25
24 23 22 21 20 19 18 17 16
AA5-X2
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2 A (230 V) totalt.
66
L
N
BT64
RUMSGIVARE FÖR KYLA (EB15-BT74)
En extra rumsgivare för kyla kopplas till inomhusmodulen
för att bättre kunna avgöra när det är dags att byta mel-
lan kyl- och värmedrift.
Den extra rumsgivaren placeras på en neutral plats i
rummet där inställd temperatur önskas. Det är viktigt
att rumsgivaren inte hindras från att mäta korrekt
rumstemperatur, exempelvis genom placering i nisch,
mellan hyllor, bakom gardin, ovanför eller nära värmekäl-
la, i drag från ytterdörr eller i direkt solinstrålning. Även
stängda radiatortermostater kan orsaka problem.
Koppla in rumsgivaren på någon av AUX-ingångarna
X6:9-18 på plint X6 som är placerad bakom frontluckan
i inomhusmodulen. Den aktuella AUX-ingången väljs i
meny 5.4. Jord ansluts till plint X6:GND.
Kompatibel
produkt
AA3-X6
9
10
11
AA3-X6
BT 74
ACS 310 F-serien | SE
